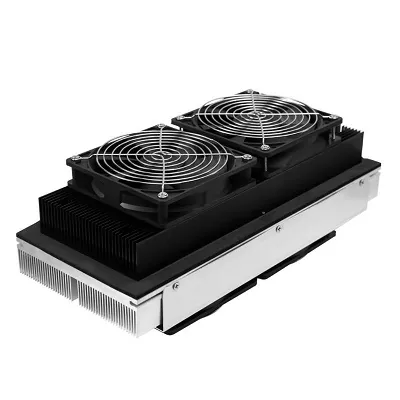

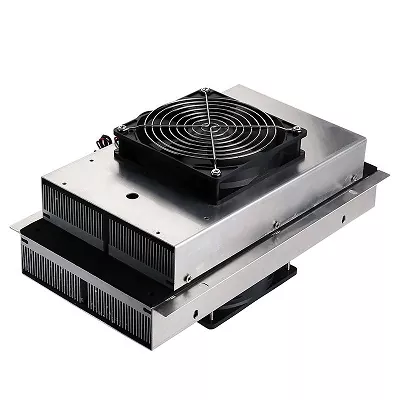

हमारा थर्मोइलेक्ट्रिक कूलर असेंबलियाँ कॉम्पैक्ट, स्थानीयकृत और नियंत्रणीय तापमान प्रबंधन की आवश्यकता वाले उपकरणों के लिए विकसित किए गए हैं।एक्स-मेरिटनऑप्टिकल, मेडिकल, औद्योगिक, ऑटोमोटिव, इलेक्ट्रॉनिक और अनुसंधान अनुप्रयोगों के लिए थर्मोइलेक्ट्रिक सामग्री विकास, टीईसी घटक अनुकूलन और असेंबली डिजाइन का समर्थन करता है।
हमारी थर्मोइलेक्ट्रिक सामग्री परिवेश स्थितियों के आसपास तापमान-नियंत्रण अनुप्रयोगों के लिए Bi₂Te₃-संबंधित प्रणालियों पर आधारित है। हम टीईसी घटक निर्माण के लिए एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ सामग्री का भी उत्पादन करते हैं, जिसमें तैयार घटक की आवश्यकताओं के अनुसार सामग्री और प्रसंस्करण विकल्पों का चयन किया जाता है।
एक्स-मेरिटन उच्च दबाव वाली प्लास्टिक विरूपण प्रक्रिया का उपयोग करके एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ थर्मोइलेक्ट्रिक सामग्री विकसित करता है। एक्सट्रूज़न प्रक्रिया बेहतर इंटरग्रेनुलर बॉन्डिंग के साथ एक घनी, बनावट वाली संरचना का निर्माण करती है, जो सामग्री के बाद के काटने और पतले होने का समर्थन करती है।
यह सामग्री संरचना प्रसंस्करण के दौरान आयामी स्थिरता और यांत्रिक प्रतिरोध की आवश्यकता वाले टीईसी घटकों के लिए उपयोगी है। घटक डिजाइन और विनिर्माण स्थितियों के आधार पर, थर्मोइलेक्ट्रिक तत्वों को 0.2 मिमी तक की मोटाई में संसाधित किया जा सकता है।
|
पैरामीटर |
विनिर्देश |
|
सामग्री प्रणाली |
Bi₂Te₃-Sb₂Te₃ आधारित |
|
व्यास भूल गया |
25 मिमी / 30 मिमी / 35 मिमी |
|
लंबाई भूल गई |
120 मिमी / 240 मिमी |
|
इलेक्ट्रिकल कंडक्टीविटी |
870-1430 Ω⁻¹·cm⁻¹ |
|
पतली तत्व क्षमता |
डिज़ाइन और प्रसंस्करण के आधार पर, 0.2 मिमी तक कम |
|
संपत्ति |
पी प्रकार |
एन प्रकार |
|
सम्पीडक क्षमता |
54.0 एमपीए |
66.0 एमपीए |
|
कतरनी ताकत |
16.0 एमपीए |
21.0 एमपीए |
|
यंग मापांक |
47.0 जीपीए |
42.0 जीपीए |
|
पिज़ोन अनुपात |
0.30 |
0.30 |
|
तापमान |
दिशा |
एन प्रकार |
पी प्रकार |
|
-25°C |
बाहर निकालना के साथ |
10.2 × 10⁻⁶/K |
10.6 × 10⁻⁶/K |
|
-25°C |
पार बाहर निकालना |
12.5 × 10⁻⁶/K |
10.8 × 10⁻⁶/K |
|
+50°C |
बाहर निकालना के साथ |
13.3 × 10⁻⁶/K |
14.0 × 10⁻⁶/के |
|
+50°C |
पार बाहर निकालना |
16.6 × 10⁻⁶/K |
18.0 × 10⁻⁶/K |
|
+150°C |
बाहर निकालना के साथ |
15.5 × 10⁻⁶/K |
15.8 × 10⁻⁶/K |
|
+150°C |
पार बाहर निकालना |
18.3 × 10⁻⁶/K |
19.9 × 10⁻⁶/K |
अंतिम सामग्री ग्रेड, तत्व ज्यामिति और प्रसंस्करण की स्थिति टीईसी डिजाइन और इच्छित अनुप्रयोग के अनुसार निर्धारित की जाती है।
ऑप्टिकल मॉड्यूल और लेजर घटक तापमान भिन्नता के प्रति संवेदनशील हो सकते हैं। टीईसी असेंबली स्थानीय तापमान स्थिरीकरण प्रदान कर सकती हैं जहां लगातार परिचालन स्थितियों की आवश्यकता होती है।
चिकित्सा और औद्योगिक उपकरणों को कॉम्पैक्ट उपकरण संरचनाओं के भीतर नियंत्रित तापमान की स्थिति की आवश्यकता हो सकती है। स्थानीय शीतलन या हीटिंग से जुड़े अनुप्रयोगों के लिए सॉलिड-स्टेट थर्मोइलेक्ट्रिक तकनीक पर विचार किया जा सकता है।
ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम कॉम्पैक्ट स्थानों और बदलती पर्यावरणीय परिस्थितियों में काम कर सकते हैं। टीईसी समाधान उन चयनित घटकों के लिए विकसित किए जा सकते हैं जहां स्थानीयकृत थर्मल प्रबंधन की आवश्यकता होती है।
कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों में पारंपरिक शीतलन संरचनाओं के लिए सीमित स्थान हो सकता है। थर्मोइलेक्ट्रिक तकनीक यांत्रिक चलती भागों के बिना स्थानीय तापमान प्रबंधन प्रदान कर सकती है।
अनुसंधान उपकरण में अक्सर अनुप्रयोग-विशिष्ट तापमान आवश्यकताएँ होती हैं। टीईसी कॉन्फ़िगरेशन को आवश्यक परिचालन स्थितियों और उपकरण संरचना के अनुसार अनुकूलित किया जा सकता है।
टीईसी असेंबली की गुणवत्ता सामग्री की स्थिरता के साथ-साथ सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, विद्युत कनेक्शन, सीलिंग और निरीक्षण जैसी असेंबली प्रक्रियाओं पर निर्भर करती है।
एक्स-मेरिटन की उत्पादन सुविधाओं में सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, कटिंग, सीलिंग, क्योरिंग, प्रिंटिंग और संबंधित असेंबली संचालन के लिए उपकरण शामिल हैं। विशिष्ट उत्पादन लाइनें और परीक्षण सुविधाएं घटक असेंबली और उत्पादन निरीक्षण का समर्थन करती हैं।
गुणवत्ता प्रबंधन प्रणाली आईएसओ 9001:2015 का पालन करती है। लागू उत्पादों और कॉन्फ़िगरेशन के लिए RoHS और REACH अनुपालन जानकारी उपलब्ध है, आपूर्ति की गई सामग्री या असेंबली के अनुसार विशिष्ट दस्तावेज़ीकरण की पुष्टि की गई है।
एक्स-मेरिटन ग्राहक चित्र, भौतिक नमूने, तकनीकी विशिष्टताओं या उपकरण आवश्यकताओं के आधार पर अनुकूलित टीईसी घटकों और असेंबली का समर्थन करता है।
विकास प्रक्रिया इस प्रकार हो सकती है:
एप्लिकेशन समीक्षा → सामग्री चयन → टीईसी घटक डिजाइन → असेंबली कॉन्फ़िगरेशन → नमूना मूल्यांकन → उत्पादन
मौजूदा घटकों के लिए, एक ड्राइंग या भौतिक नमूने का उपयोग पुनरुत्पादन या संशोधन के संदर्भ के रूप में किया जा सकता है। नई परियोजनाओं के लिए, असेंबली कॉन्फ़िगरेशन को अंतिम रूप देने से पहले तकनीकी आवश्यकताओं की समीक्षा की जाती है।
आवश्यकता पड़ने पर बड़े पैमाने पर उत्पादन से पहले ग्राहक मूल्यांकन और अनुमोदन के लिए नमूने तैयार किए जा सकते हैं।
निम्नलिखित जानकारी उपयुक्त टीईसी कॉन्फ़िगरेशन निर्धारित करने में मदद करती है:
|
जानकारी |
उद्देश्य |
|
ताप भार |
आवश्यक शीतलन क्षमता को परिभाषित करता है |
|
लक्ष्य तापमान |
आवश्यक नियंत्रित तापमान स्थापित करता है |
|
परिवेश का तापमान |
आसपास की तापीय स्थिति को परिभाषित करता है |
|
स्थापना आयाम |
उपलब्ध स्थान निर्धारित करता है |
|
बिजली की आपूर्ति |
विद्युत परिचालन स्थितियाँ स्थापित करता है |
|
ऊष्मा अपव्यय विधि |
हॉट-साइड थर्मल पथ को परिभाषित करता है |
|
सेंसर स्थान |
तापमान माप बिंदु की पहचान करता है |
|
संचालन चक्र |
बार-बार थर्मल ऑपरेशन का आकलन करने में मदद करता है |
|
मात्रा |
नमूना और उत्पादन योजना का समर्थन करता है |
एक ड्राइंग या भौतिक नमूना तब भी उपयोगी होता है जब असेंबली को मौजूदा उपकरण संरचना से मेल खाने की आवश्यकता होती है।
हाँ। विद्युत धारा को उलटने से गर्मी हस्तांतरण की दिशा बदल जाती है, जिससे टीईसी को नियंत्रण आवश्यकता के अनुसार शीतलन या हीटिंग प्रदान करने की अनुमति मिलती है।
हाँ। जब टीईसी कॉन्फ़िगरेशन, थर्मल लोड, हॉट-साइड स्थितियां और नियंत्रण प्रणाली आवश्यक तापमान सीमा के लिए उपयुक्त होती है, तो उप-परिवेश संचालन 0 डिग्री सेल्सियस से नीचे बढ़ाया जा सकता है।
नहीं, थर्मोइलेक्ट्रिक उपकरण कंप्रेसर, मोटर या अन्य यांत्रिक गतिमान भागों के बजाय ठोस-अवस्था अर्धचालक तत्वों का उपयोग करते हैं। यह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां कंपन को कम करने की आवश्यकता होती है।
टीईसी को स्वाभाविक रूप से निरंतर उच्च-प्रवाह वेंटिलेशन की आवश्यकता नहीं होती है, लेकिन गर्म पक्ष में स्थानांतरित गर्मी को अभी भी प्रभावी ढंग से नष्ट करने की आवश्यकता होती है। उपयुक्त ताप-अस्वीकृति विधि संपूर्ण उपकरण डिज़ाइन पर निर्भर करती है।
