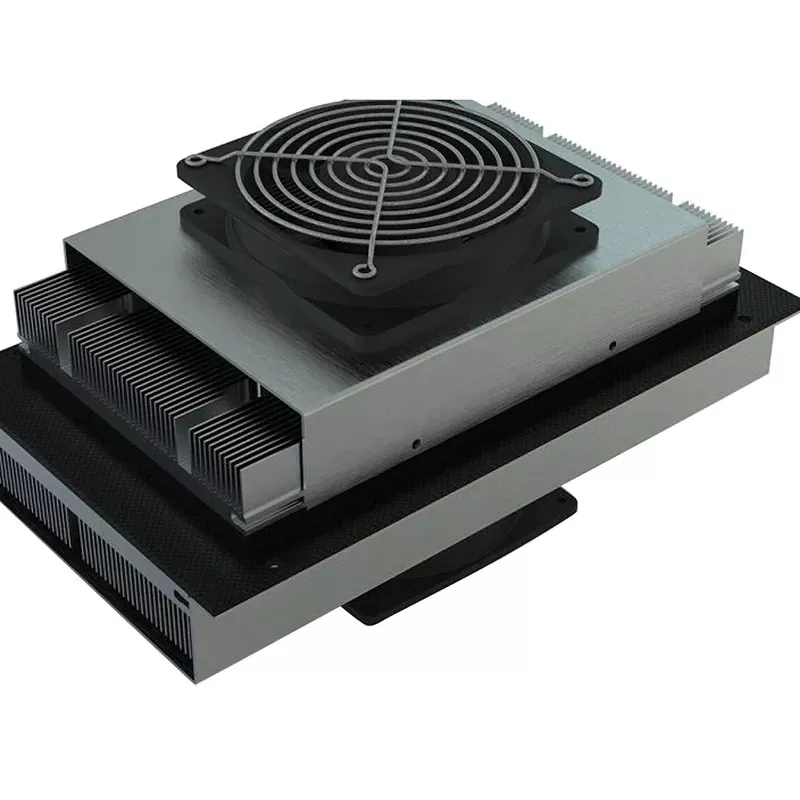

एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबलियाँ

एक्स-मेरिटन एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबलीज़ एक कॉम्पैक्ट, अत्यधिक एकीकृत सॉलिड-स्टेट थर्मल प्रबंधन समाधान प्रदान करती है। पारंपरिक कम्प्रेसर, रेफ्रिजरेंट लाइनों और जटिल तरल परिसंचरण लूपों को समाप्त करके, ये असेंबली प्रभावी ताप विनिमय की सुविधा के लिए प्रत्यक्ष एयर-साइड हीट एक्सचेंजर्स और उच्च-विश्वसनीयता अर्धचालक थर्मोइलेक्ट्रिक मॉड्यूल का उपयोग करती हैं, रिसाव के जोखिमों को रोकते हुए उपकरण वास्तुकला को महत्वपूर्ण रूप से सुव्यवस्थित करती हैं।

एक्स-मेरिटन की ऊर्ध्वाधर एकीकरण क्षमताओं का लाभ उठाते हुए - कच्चे थर्मोइलेक्ट्रिक सामग्री और मुख्य घटक विकास को सिस्टम-स्तरीय थर्मल डिज़ाइन तक फैलाना - दीर्घकालिक स्थिरता और उच्च विश्वसनीयता सुनिश्चित करने के लिए प्रत्येक असेंबली 100% मॉड्यूल सत्यापन, एसी प्रतिरोध परीक्षण और कठोर तापमान-साइक्लिंग तनाव परीक्षण से गुजरती है।

उत्पाद की विशेषताएँ

कंप्रेसर-मुक्त सॉलिड-स्टेट कूलिंग

एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली डीसी पावर इनपुट के माध्यम से तापमान में अंतर पैदा करने के लिए सेमीकंडक्टर थर्मोइलेक्ट्रिक मॉड्यूल का उपयोग करती हैं। शीतलन प्रणाली को कंप्रेसर या पारंपरिक रेफ्रिजरेंट सर्किट की आवश्यकता नहीं होती है।

कॉम्पैक्ट असेंबली संरचना

शीतलन घटकों को एक अलग प्रशीतन इकाई पर निर्भर रहने के बजाय एक कॉम्पैक्ट असेंबली में एकीकृत किया जाता है। यह संरचना इलेक्ट्रॉनिक उपकरणों, उपकरणों और संलग्न प्रणालियों के अंदर या आसपास आवश्यक स्थापना स्थान को कम करने में मदद करती है।

कम यांत्रिक गड़बड़ी

कंप्रेसर या अन्य बड़े यांत्रिक प्रशीतन तंत्र के बिना, असेंबली ऑपरेशन के दौरान न्यूनतम यांत्रिक कंपन उत्पन्न करती है।

एक असेंबली में ठंडा करना और गर्म करना

थर्मोइलेक्ट्रिक मॉड्यूल डीसी करंट की दिशा को उलट कर कूलिंग और हीटिंग के बीच स्विच कर सकता है। इसलिए एक थर्मल प्रबंधन असेंबली बुनियादी द्विदिश तापमान नियंत्रण के लिए एक अलग हीटिंग तत्व जोड़े बिना विभिन्न परिचालन स्थितियों में तापमान विनियमन का समर्थन कर सकती है।

सटीक तापमान विनियमन

थर्मोइलेक्ट्रिक प्रभाव सीधे विद्युत इनपुट में परिवर्तन पर प्रतिक्रिया करता है, जिससे थर्मल आउटपुट को नियंत्रण प्रणाली के माध्यम से समायोजित किया जा सकता है। तापमान प्रतिक्रिया के साथ कॉन्फ़िगरेशन का उपयोग किया जा सकता है जहां उपकरण को नियंत्रित और दोहराने योग्य तापमान स्थितियों की आवश्यकता होती है।

कोई लिक्विड कूलिंग सर्किट नहीं

एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली एयर-साइड हीट एक्सचेंजर्स के माध्यम से गर्मी स्थानांतरित करती है और इसमें तरल परिसंचरण लूप की आवश्यकता नहीं होती है। यह शीतलन वास्तुकला से शीतलक पाइपिंग, पंप, जलाशयों और संबंधित तरल-लूप कनेक्शन की आवश्यकता को हटा देता है।

व्यापक परिचालन तापमान क्षमता

असेंबलियों को -40°C से +85°C तक व्यापक तापमान रेंज में संचालित होने वाले उपकरणों के लिए कॉन्फ़िगर किया जा सकता है। घटक चयन और असेंबली कॉन्फ़िगरेशन का अपेक्षित पर्यावरण और उपकरण संचालन स्थितियों से मिलान किया जा सकता है।

विभिन्न उपकरण डिज़ाइनों के लिए कॉन्फ़िगर करने योग्य

एक्स-मेरिटन आवश्यक शीतलन क्षमता, वोल्टेज, करंट, आयाम, वायु प्रवाह, तापमान-नियंत्रण सटीकता और माउंटिंग आवश्यकताओं के अनुसार असेंबली को कॉन्फ़िगर कर सकता है। यह थर्मल प्रबंधन इकाई को लक्ष्य उपकरण की यांत्रिक और विद्युत बाधाओं से मेल खाने की अनुमति देता है।

उत्पाद पैरामीटर

एयर-टू-एयर टीईसी बनाम लिक्विड-आधारित कूलिंग

ऐसे अनुप्रयोगों के लिए जिन्हें लिक्विड कूलिंग लूप की आवश्यकता नहीं होती है, एक एयर-साइड टीईसी कॉन्फ़िगरेशन सिस्टम एकीकरण को सरल बना सकता है।

उपयुक्त वास्तुकला शीतलन क्षमता, ताप प्रवाह, परिवेश की स्थिति, उपलब्ध स्थान, वायु प्रवाह और उपकरण डिजाइन पर निर्भर करती है।

विशिष्ट उपकरण अनुप्रयोग

इलेक्ट्रॉनिक संलग्नक और दूरसंचार उपकरण

एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली बाहरी अलमारियाँ, संचार उपकरण और इलेक्ट्रॉनिक बाड़ों के अंदर जमा गर्मी को हटा सकती है। ठंडी तरफ हवा का संचार पूरे परिसर में ठंडक वितरित करता है जबकि गर्म तरफ एकत्रित गर्मी को आसपास के वातावरण में अस्वीकार कर देता है।

प्रयोगशाला और अनुसंधान उपकरण

स्थिर तापमान और कम यांत्रिक गड़बड़ी की आवश्यकता वाले प्रयोगशाला उपकरणों के लिए, ठोस-अवस्था थर्मोइलेक्ट्रिक कूलिंग कंप्रेसर कंपन और रेफ्रिजरेंट परिसंचरण से बचाती है। असेंबली को विश्लेषणात्मक और अनुसंधान उपकरणों की थर्मल आवश्यकताओं के आसपास कॉन्फ़िगर किया जा सकता है।

चिकित्सा एवं नैदानिक ​​उपकरण

नैदानिक ​​और चिकित्सा उपकरणों में तापमान-संवेदनशील घटकों को नियंत्रित थर्मल स्थितियों की आवश्यकता हो सकती है। एयर-टू-एयर टीईसी कॉन्फ़िगरेशन उपकरण में तरल सर्किट शुरू किए बिना स्थानीयकृत शीतलन या हीटिंग प्रदान कर सकता है।

सेमीकंडक्टर और ऑप्टिकल उपकरण

सेमीकंडक्टर प्रसंस्करण, परीक्षण, लेजर और ऑप्टिकल उपकरण में ऐसे घटक हो सकते हैं जिनका प्रदर्शन तापमान के साथ बदलता है। टीईसी-आधारित एयर-साइड थर्मल प्रबंधन का उपयोग किया जा सकता है जहां नियंत्रित गर्मी हटाने और तापमान स्थिरता की आवश्यकता होती है।

विशिष्ट औद्योगिक उपकरण

औद्योगिक नियंत्रण प्रणालियाँ, निरीक्षण उपकरण, और परिवर्तनशील पर्यावरणीय परिस्थितियों में काम करने वाली अन्य मशीनरी एक परिभाषित ऑपरेटिंग तापमान को बनाए रखते हुए आंतरिक गर्मी संचय को प्रबंधित करने के लिए असेंबली का उपयोग कर सकती हैं।

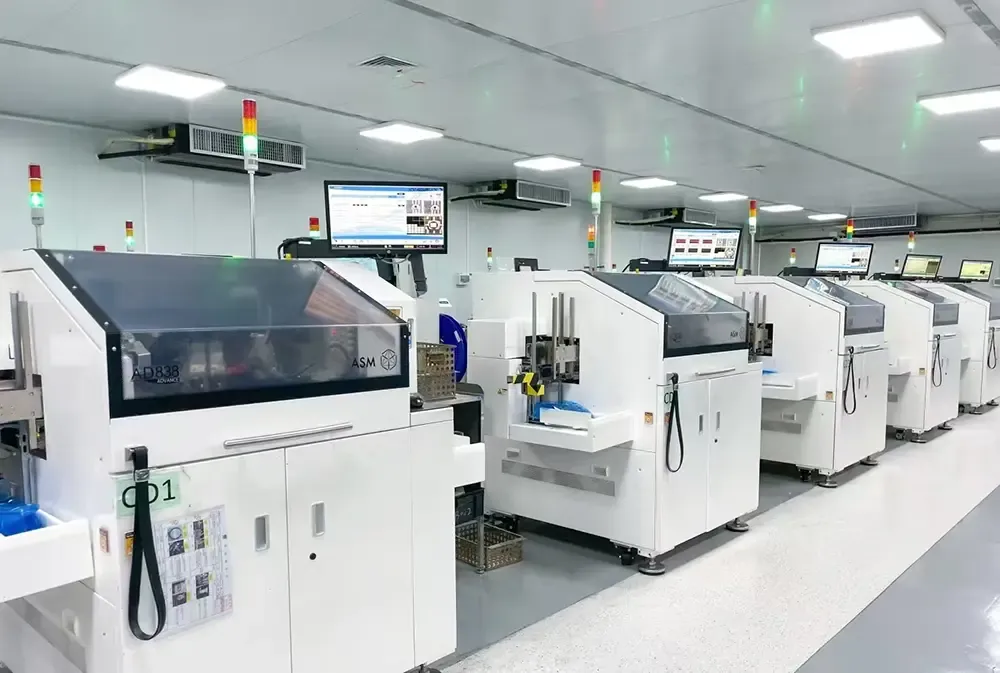

विनिर्माण और परीक्षण प्रक्रिया

100% मॉड्यूल सत्यापन

प्रत्येक एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली मॉड्यूल को असेंबली से पहले विद्युत प्रतिरोधकता, तापीय चालकता और सीबेक गुणांक के लिए परीक्षण किया जाता है। मॉड्यूल के तैयार शीतलन प्रणाली में प्रवेश करने से पहले परीक्षण विद्युत या थर्मल विचलन की पहचान करता है।

सामग्री सत्यापन

थर्मोइलेक्ट्रिक सेमीकंडक्टर सामग्रियों का मूल्यांकन लगातार विद्युत और थर्मल गुणों के लिए किया जाता है। फिगर-ऑफ-मेरिट माप का उपयोग सामग्री और मॉड्यूल प्रदर्शन सत्यापन के हिस्से के रूप में किया जाता है।

सोल्डर जंक्शन इंटीग्रिटी

थर्मोइलेक्ट्रिक मॉड्यूल के आंतरिक विद्युत कनेक्शन को सत्यापित करने के लिए एसी-प्रतिरोध परीक्षण किया जाता है। परीक्षण का उद्देश्य सोल्डर-जंक्शन दोषों से जुड़े असामान्य प्रतिरोध की पहचान करना है।

मॉड्यूल अखंडता नियंत्रण

एकीकरण से पहले दोषपूर्ण या निष्क्रिय थर्मोइलेक्ट्रिक मॉड्यूल की जांच की जाती है। एक विफल मॉड्यूल एक अप्रभावी थर्मल पथ बना सकता है और पूरे असेंबली में उपलब्ध तापमान अंतर को कम कर सकता है।

अंतिम असेंबली परीक्षण

पूर्ण असेंबलियाँ प्रदर्शन और तनाव परीक्षण से गुजरती हैं, जिसमें निर्दिष्ट ऑपरेटिंग रेंज में तापमान चक्रण भी शामिल है। परीक्षण बार-बार तापमान परिवर्तन के तहत पूर्ण असेंबली की यांत्रिक और थर्मल अखंडता का मूल्यांकन करता है।

एक्स-मेरिटन क्यों चुनें?

एक्स-मेरिटन थर्मोइलेक्ट्रिक सामग्री, मुख्य घटक विकास, थर्मल प्रबंधन डिजाइन और सिस्टम-स्तरीय चयन पर काम करता है। यह ऊर्ध्वाधर क्षमता टीईसी सामग्री और मॉड्यूल स्तर से एयर-साइड थर्मल आर्किटेक्चर तक कूलिंग असेंबली का मूल्यांकन करने की अनुमति देती है।

कंपनी फाइबर-ऑप्टिक संचार, औद्योगिक और चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और अनुसंधान संस्थानों में अनुप्रयोग प्रदान करती है। इसके तकनीकी दायरे में थर्मोइलेक्ट्रिक सामग्री विकास, घटक अनुकूलन, गर्मी अपव्यय समाधान डिजाइन और चयन समर्थन शामिल है।

अक्सर पूछे जाने वाले प्रश्न

एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली क्या है?

यह एक ठोस-अवस्था थर्मल प्रबंधन असेंबली है जो गर्मी को एक वायु धारा से दूसरे में स्थानांतरित करने के लिए थर्मोइलेक्ट्रिक मॉड्यूल का उपयोग करती है। हीट एक्सचेंजर्स और पंखे ठंडे और गर्म पक्षों पर आवश्यक वायु परिसंचरण प्रदान करते हैं।

क्या एयर-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबलियाँ शीतलन और ताप दोनों प्रदान कर सकती हैं?

हाँ। थर्मोइलेक्ट्रिक मॉड्यूल में डीसी वर्तमान दिशा को उलटने से गर्मी-स्थानांतरण दिशा उलट जाती है, जिससे असेंबली को शीतलन या हीटिंग प्रदान करने की अनुमति मिलती है।

मैं आवश्यक शीतलन क्षमता का चयन कैसे करूँ?

उपकरण के निरंतर और चरम ताप भार से प्रारंभ करें, फिर परिवेश के तापमान, लक्ष्य तापमान, वायु प्रवाह और उपलब्ध गर्म-पक्ष ताप अस्वीकृति क्षमता पर विचार करें। असेंबली का चयन करते समय इन स्थितियों का एक साथ मूल्यांकन किया जाना चाहिए।

क्या आयामों को अनुकूलित किया जा सकता है?

हाँ। उपकरण डिजाइन के अनुसार आयाम, वायु प्रवाह विन्यास, बढ़ते ढांचे, विद्युत आवश्यकताओं और अन्य असेंबली विशेषताओं को विकसित किया जा सकता है।

टीईसी असेंबली कोटेशन के लिए कौन सी जानकारी आवश्यक है?

आवश्यक शीतलन क्षमता, परिवेश तापमान, लक्ष्य तापमान, उपलब्ध स्थापना स्थान, डीसी बिजली आपूर्ति, वायु प्रवाह की स्थिति, परिचालन वातावरण और तापमान-नियंत्रण आवश्यकताएं प्रदान करें। ये पैरामीटर वास्तविक एप्लिकेशन के विरुद्ध असेंबली कॉन्फ़िगरेशन का मूल्यांकन करने की अनुमति देते हैं।

क्या हवा से हवा में मार करने वाली टीईसी असेंबली उच्च तापीय भार के लिए उपयुक्त है?

उपयुक्तता वास्तविक ताप भार, परिवेश तापमान, आवश्यक तापमान अंतर, वायु प्रवाह और उपलब्ध ताप अस्वीकृति पर निर्भर करती है। एयर-साइड टीईसी कॉन्फ़िगरेशन की व्यावहारिक क्षमता से अधिक अनुप्रयोगों का मूल्यांकन वैकल्पिक थर्मल-प्रबंधन आर्किटेक्चर के विरुद्ध किया जाना चाहिए।
