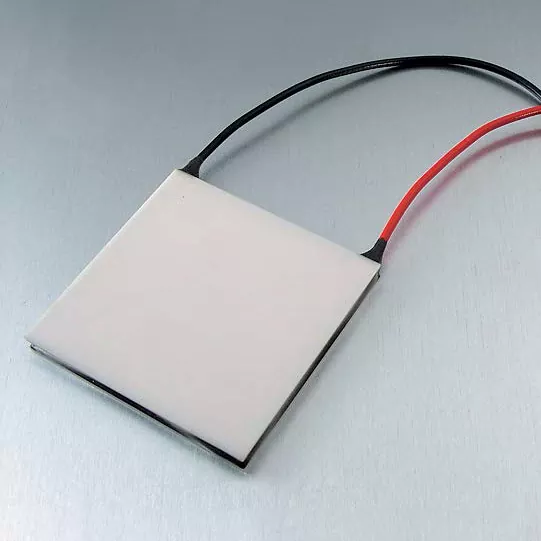

एक्स-मेरिटनउन अनुप्रयोगों के लिए सामान्य थर्मोइलेक्ट्रिक कूलर की आपूर्ति करता है जिनके लिए कंप्रेसर, रेफ्रिजरेंट या चलती भागों के बिना मध्यम ताप पंपिंग की आवश्यकता होती है। यह श्रेणी शामिल हैमानक थर्मोइलेक्ट्रिक मॉड्यूलपोर्टेबल कूलिंग बॉक्स, छोटे इलेक्ट्रॉनिक बाड़ों, प्रयोगशाला उपकरण और इसी तरह के कार्यों में उपयोग किया जाता है जहां सादगी और कॉम्पैक्ट आकार अधिकतम प्रदर्शन से अधिक मायने रखता है।
लगभग 60 वॉट से ऊपर के ताप भार के लिए, या ऐसे अनुप्रयोगों के लिए जिन्हें लोड के तहत बड़े तापमान अंतर की आवश्यकता होती है, हमारी उच्च क्षमता वाली थर्मोइलेक्ट्रिक कूलर श्रृंखला बेहतर फिट है। यह पृष्ठ सामान्य प्रयोजन सीमा पर केंद्रित है।
एक सामान्य टीई कूलर एक ठोस-अवस्था ताप पंप है। जब प्रत्यक्ष धारा मॉड्यूल से होकर गुजरती है, तो एक सिरेमिक फेस गर्मी को अवशोषित करता है और दूसरा इसे छोड़ता है। ऊष्मा-विमोचन पक्ष को हीट सिंक से जोड़ा जाना चाहिए। उचित गर्मी हटाने के बिना, मॉड्यूल का तापमान बढ़ जाता है और शीतलन प्रदर्शन तेजी से गिर जाता है।
एक पूर्ण शीतलन प्रणाली के लिए डीसी पावर स्रोत और आमतौर पर एक पंखे की भी आवश्यकता होती है। जब इन घटकों को एक इकाई में जोड़ दिया जाता है, तो यह थर्मोइलेक्ट्रिक कूलर असेंबली बन जाती है। हम मॉड्यूल को अकेले या प्री-असेंबल इकाई के रूप में हीट सिंक और पंखे के साथ आपूर्ति कर सकते हैं।
|
पैरामीटर |
रेंज या विकल्प |
टिप्पणियाँ |
|
अधिकतम ताप पम्पिंग (क्यूमैक्स) |
5 डब्ल्यू से 60 डब्ल्यू |
27°C गर्म पक्ष पर मापा गया, तापमान में शून्य अंतर |
|
अधिकतम तापमान अंतर (ΔTmax) |
65 K से 72 K |
कोई ताप भार लागू नहीं किया गया |
|
रेटेड वोल्टेज |
3 वी से 24 वी डीसी |
सामान्य मान: 5 वी, 12 वी, 24 वी |
|
वर्तमान मूल्यांकित |
1 ए से 6 ए |
अर्धचालक छर्रों की संख्या और आकार पर निर्भर करता है |
|
गर्म पक्ष तापमान सीमा |
100°C तक |
अनुरोध पर उच्च रेटिंग उपलब्ध हैं |
|
सिरेमिक सब्सट्रेट |
एल्यूमिना (Al₂O₃) |
इस श्रृंखला के लिए मानक |
|
सतह का समतल होना |
≤ 0.03 मिमी |
अधिकांश बढ़ते तरीकों के लिए पर्याप्त |
|
सोल्डर प्रकार |
बिसं |
सीसा मुक्त; उच्च तापमान उपयोग के लिए PbSn विकल्प |
|
परिधि सील |
epoxy |
नमी प्रतिरोधी, वायुरोधी नहीं |
|

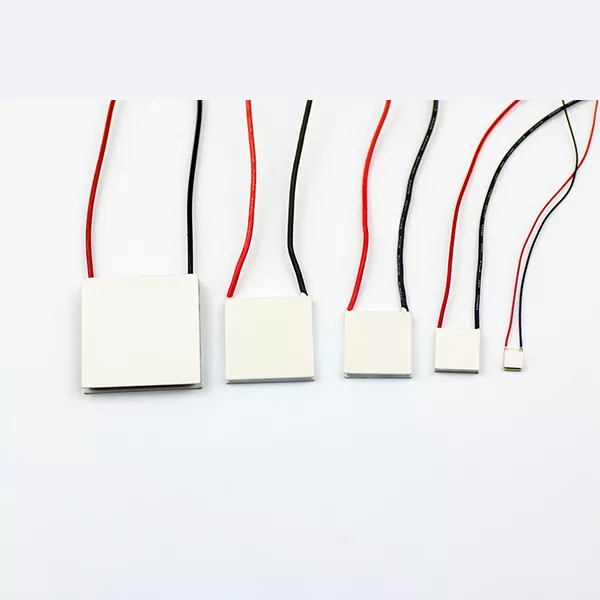

पदचिह्न |
15×15 मिमी से 40×40 मिमी |
मोटाई 3.3 मिमी से 4.0 मिमी |
|
लीड तार की लंबाई |
80 मिमी से 200 मिमी |
पीवीसी या टेफ्लॉन इन्सुलेशन |
सभी मानों की जाँच बैच आधार पर की जाती है। प्रत्येक ऑर्डर के साथ एक परीक्षण सारांश भेजा जा सकता है।
Qmax प्रयोग करने योग्य शीतलन शक्ति के समान नहीं है। क्यूमैक्स तब मापा जाता है जब दोनों पक्षों के बीच कोई तापमान अंतर नहीं होता है। वास्तविक संचालन में हमेशा अंतर होता है। उदाहरण के लिए, 30 W Qmax पर रेट किया गया एक मॉड्यूल केवल 14 W प्रदान कर सकता है जब ठंडा पक्ष गर्म पक्ष से 25 K नीचे होता है। अपने ऑपरेटिंग बिंदु के लिए प्रदर्शन वक्र का उपयोग करें, न कि केवल Qmax संख्या का।
जब एप्लिकेशन को स्थिर ठंडे पक्ष के तापमान की आवश्यकता होती है, तो सामान्य टीई कूलर को तापमान नियंत्रक के साथ जोड़ दें। नियंत्रक एनटीसी थर्मिस्टर जैसे सेंसर को पढ़ता है और मॉड्यूल में करंट या वोल्टेज को समायोजित करता है। यह फीडबैक लूप परिवेश के तापमान और ताप भार में परिवर्तन की भरपाई करता है।
पोर्टेबल कूलर के लिए एक साधारण ऑन-ऑफ थर्मोस्टेट पर्याप्त है। प्रयोगशाला चरणों, नमूना धारकों, या किसी भी प्रक्रिया के लिए एक पीआईडी तापमान नियंत्रक की सिफारिश की जाती है, जिसमें तापमान को एक संकीर्ण बैंड के भीतर रखना चाहिए। हम आपके मॉड्यूल और हीट सिंक संयोजन के लिए एक संगत नियंत्रक और सेंसर की सिफारिश कर सकते हैं।
प्रत्येक मॉड्यूल के अंदर, बिस्मथ टेलुराइड आधारित थर्मोइलेक्ट्रिक सामग्री कई छोटे अर्धचालक जोड़े बनाती है। ये जोड़े विद्युत रूप से श्रृंखला में जुड़े हुए हैं और दो सिरेमिक प्लेटों के बीच सैंडविच हैं। प्लेटें विद्युत अलगाव और एक सपाट माउंटिंग सतह प्रदान करती हैं।
अधिकांश सामान्य प्रयोजन शीतलन कार्यों के लिए, मानक सामग्री संरचना अच्छी तरह से काम करती है। यदि आपके प्रोजेक्ट को इष्टतम ऑपरेटिंग तापमान रेंज में बदलाव की आवश्यकता है, तो हम थर्मोइलेक्ट्रिक सामग्री फॉर्मूलेशन को समायोजित कर सकते हैं। यह रोजमर्रा की कूलिंग के लिए असामान्य है लेकिन कस्टम ऑर्डर के लिए उपलब्ध है।
आंतरिक सरणी एक पतली एपॉक्सी सील द्वारा संरक्षित है। सील धूल और हल्की नमी को रोकती है लेकिन निरंतर संघनन या सीधे पानी के संपर्क के लिए डिज़ाइन नहीं की गई है। आर्द्र या बाहरी वातावरण में, एक सीलबंद बाड़े का उपयोग करें या अतिरिक्त एनकैप्सुलेशन का अनुरोध करें।
एक्स-मेरिटन ने 10 वर्षों से अधिक समय से थर्मोइलेक्ट्रिक कूलर का उत्पादन किया है। सिरेमिक सतहों और सोल्डर जोड़ों पर धूल को कम करने के लिए उत्पादन क्षेत्र को स्वच्छ वातावरण के रूप में बनाए रखा जाता है। स्वचालित उपकरण पेलेट प्लेसमेंट और रिफ्लो सोल्डरिंग को संभालते हैं।
प्रत्येक बैच का परीक्षण एक समर्पित सेमीकंडक्टर कूलर परीक्षण प्लेटफॉर्म पर किया जाता है। परीक्षण प्रक्रिया में शामिल हैं:
|
परीक्षण आइटम |
तरीका |
|
क्यू मैक्स |
थर्मल परीक्षण स्टेशन, 27°C गर्म पक्ष, वैक्यूम |
|
ΔTmax |
नो-लोड परीक्षण |
|
विद्युत प्रतिरोध |
चार-तार डीसी माप |
|
दृश्य निरीक्षण |
दरारों, ख़ालीपन और ग़लत संरेखण के लिए आवर्धित जाँच |
|
इन्सुलेशन प्रतिरोध |
टर्मिनलों और सिरेमिक के बीच 500 वीडीसी |
उत्पादन रिकॉर्ड पता लगाने की क्षमता के लिए रखे जाते हैं। हम प्रत्येक शिपमेंट के साथ एक बैच रिपोर्ट प्रदान कर सकते हैं। वॉल्यूम ऑर्डर से पहले मूल्यांकन नमूने उपलब्ध हैं।
सामान्य TE कूलर चुनने से पहले, इन बिंदुओं की पुष्टि करें:
1. ताप भार - उस ताप का अनुमान लगाएं जिसे हटाया जाना चाहिए। अपेक्षित मूल्य पर 50% से 100% का मार्जिन जोड़ें।
2. ठंडे पक्ष का तापमान - परिवेश के सापेक्ष लक्ष्य तापमान जितना कम होगा, मॉड्यूल उतनी ही कम गर्मी पंप कर सकेगा।
3. डीसी वोल्टेज - मोबाइल उपयोग के लिए 12 वी, औद्योगिक कैबिनेट के लिए 24 वी, छोटे यूएसबी उपकरणों के लिए 5 वी आम है।
4. असेंबली स्पेस- कुल ऊंचाई में मॉड्यूल की मोटाई, हीट सिंक, पंखा और थर्मल इंटरफ़ेस सामग्री शामिल करें।
5. पर्यावरण - नमी, धूल और कंपन सीलिंग और जीवनकाल को प्रभावित करते हैं।
यदि कोई बिंदु अस्पष्ट है, तो हमें परियोजना विवरण भेजें। हम एक मॉड्यूल की अनुशंसा करेंगे और प्रदर्शन वक्र प्रदान करेंगे।
पोर्टेबल कूलर और वाइन कैबिनेट छोटे इंसुलेटेड बक्सों और कार रेफ्रिजरेटर के लिए शांत, कॉम्पैक्ट मॉड्यूल।
इलेक्ट्रॉनिक और नियंत्रण अलमारियाँ बिजली आपूर्ति, बैटरी डिब्बों और सीलबंद नियंत्रकों के लिए स्पॉट कूलिंग जहां वेंटिलेशन जोड़ना व्यावहारिक नहीं है।
छोटे उपकरण पानी के डिस्पेंसर, पेय कूलर और व्यक्तिगत शीतलन उपकरण अक्सर हीटसिंक और पंखे के साथ एक मॉड्यूल का उपयोग करते हैं।
प्रयोगशाला चरण और नमूना धारक एक तापमान नियंत्रक और एक एनटीसी थर्मिस्टर के साथ संयुक्त, मॉड्यूल एक निश्चित तापमान पर एक नमूना ब्लॉक रखता है।
हमेशा नहीं। कई पोर्टेबल कूलर डीसी स्रोत से लगातार मॉड्यूल चलाते हैं। अंदर का तापमान तब तक गिरता है जब तक कि अंदर लीक होने वाली गर्मी बाहर पंप की गई गर्मी के बराबर न हो जाए। एक बुनियादी थर्मोस्टेट बैटरी की शक्ति बचाता है और ओवरकूलिंग को रोकता है।
गर्म और ठंडे पक्षों की अदला-बदली होती है। जब तक करंट और वोल्टेज रेटिंग के भीतर रहते हैं, तब तक मॉड्यूल क्षतिग्रस्त नहीं होता है। यह सुविधा उन प्रणालियों के लिए उपयोगी है जिन्हें हीटिंग और कूलिंग दोनों की आवश्यकता होती है।
हीट सिंक को पंप की गई गर्मी और विद्युत इनपुट शक्ति को नष्ट करना चाहिए। एक व्यावहारिक नियम यह है कि हीट सिंक को मॉड्यूल की अधिकतम विद्युत शक्ति का 1.5 से 2 गुना आकार दिया जाए। 12 वी, 4 ए मॉड्यूल (48 डब्ल्यू इलेक्ट्रिकल) के लिए, कुल गर्मी हटाने के लिए 70 से 100 डब्ल्यू की योजना बनाएं।
मल्टी-स्टेज मॉड्यूल मौजूद हैं लेकिन सामान्य श्रेणी का हिस्सा नहीं हैं। स्टैकिंग से उपयोग योग्य ताप भार कम हो जाता है और जटिलता बढ़ जाती है। अधिकांश रोजमर्रा के कूलिंग कार्यों के लिए, एक अच्छा हीट सिंक वाला एकल मॉड्यूल बेहतर काम करता है। हम विशेष परियोजनाओं के लिए बहु-मंचीय विकल्पों पर चर्चा कर सकते हैं।
मानक उत्पादन सीसा रहित सोल्डर और RoHS आवश्यकताओं को पूरा करने वाली सामग्रियों का उपयोग करता है। दस्तावेज़ीकरण आदेश के साथ प्रदान किया जा सकता है.
हाँ। हम मॉड्यूल, हीट सिंक, पंखे और वायरिंग के साथ एक थर्मोइलेक्ट्रिक कूलर असेंबली बना सकते हैं। यह अक्सर उन ग्राहकों के लिए आसान होता है जो थर्मल इंटरफ़ेस सामग्री को संभालना और स्वयं माउंट करना पसंद नहीं करते हैं।
