लघु-चक्र पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक

एक्स-मेरिटन सेमीकंडक्टर थर्मल प्रबंधन के लिए थर्मोइलेक्ट्रिक सामग्री, कूलर, एनटीसी घटक और तापमान नियंत्रक विकसित करता है। शॉर्ट-साइकल पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक शॉर्ट-साइकल पीआईडी ​​नियंत्रण, 10K एनटीसी तापमान फीडबैक और कम तापीय जड़ता वाले सूक्ष्म वस्तुओं के लिए टीईसी आउटपुट नियंत्रण के साथ एक कॉम्पैक्ट 34 मिमी x 20 मिमी बोर्ड को जोड़ता है। यह 3.0V-5.0V DC पर संचालित होता है, +10 से +40 डिग्री C की डिफ़ॉल्ट तापमान सीमा का समर्थन करता है, और इसमें 25 डिग्री C का फ़ैक्टरी डिफ़ॉल्ट सेट तापमान होता है। तापमान को W9 पोटेंशियोमीटर या एनालॉग इनपुट के माध्यम से 0.001 डिग्री C की निर्दिष्ट तापमान नियंत्रण स्थिरता के साथ समायोजित किया जा सकता है।

प्रमुख विशेषताऐं

लघु-चक्र पीआईडी ​​नियंत्रण

शॉर्ट-साइकल पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक कम तापीय जड़ता वाले सूक्ष्म वस्तुओं के लिए डिज़ाइन किए गए शॉर्ट-साइकल पीआईडी ​​फीडबैक दृष्टिकोण का उपयोग करता है। बार-बार सुधारात्मक कार्रवाई से नियंत्रक को पारंपरिक प्रणालियों से जुड़ी बड़ी थर्मल प्रतिक्रिया पर भरोसा किए बिना नियंत्रित वस्तु की थर्मल स्थिति में बदलाव का जवाब देने में मदद मिलती है।

कॉम्पैक्ट बोर्ड संरचना

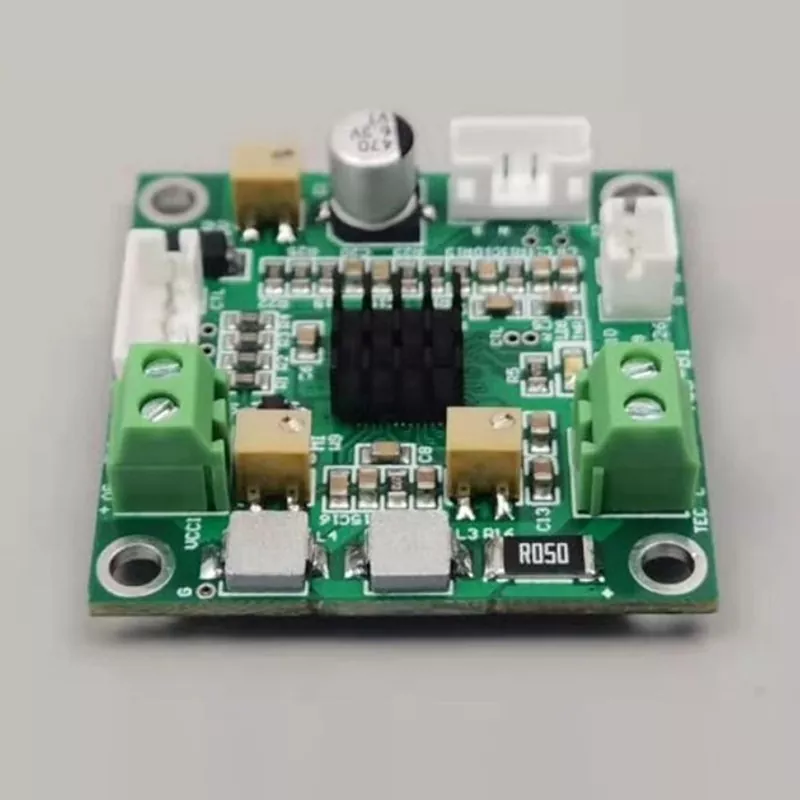

केवल 34 मिमी x 20 मिमी के आयाम और 15.5 मिमी की कुल ऊंचाई के साथ, एटीसी-एम1 कॉम्पैक्ट थर्मल-कंट्रोल असेंबली के लिए उपयुक्त है। इसका छोटा रूप कारक विशेष रूप से लघु ऑप्टिकल, सेंसिंग और इलेक्ट्रॉनिक संरचनाओं के लिए प्रासंगिक है जहां उपलब्ध आंतरिक स्थान सीमित है।

टीईसी आउटपुट नियंत्रण

नियंत्रक को थर्मोइलेक्ट्रिक कूलिंग घटकों के साथ काम करने के लिए डिज़ाइन किया गया है। इसका अधिकतम TEC करंट 2.5A है, जबकि अधिकतम TEC वोल्टेज 5V सप्लाई पर 4.3V या 3.3V सप्लाई पर 2.5V है। ये परिभाषित सीमाएँ संबंधित टीईसी प्रणाली के साथ नियंत्रक के मिलान के लिए एक स्पष्ट आधार प्रदान करती हैं।

तापमान प्रतिक्रिया

तापमान माप और फीडबैक के लिए 10K NTC सेंसर का उपयोग किया जाता है। निर्दिष्ट तापमान नियंत्रण स्थिरता 0.001 डिग्री सेल्सियस है, जो उन अनुप्रयोगों के लिए आवश्यक सटीकता प्रदान करती है जहां छोटे तापमान भिन्नताएं तापमान-संवेदनशील घटकों की परिचालन स्थिति को प्रभावित कर सकती हैं।

तकनीकी डाटा

डिज़ाइन तुलना

अनुप्रयोग क्षेत्र

1. फोटोनिक्स: एक्स-मेरिटन डिटेक्टर कूलिंग सहित फोटोनिक्स अनुप्रयोगों की पहचान करता है। कॉम्पैक्ट नियंत्रक संरचना और तापमान फीडबैक फ़ंक्शन छोटे थर्मोइलेक्ट्रिक कूलिंग असेंबली के लिए उपयुक्त नियंत्रण तत्व प्रदान करते हैं।

2. दूरसंचार: कंपनी की एप्लिकेशन रेंज में दूरसंचार घटकों का थर्मल स्थिरीकरण और शीतलन शामिल है। सटीक तापमान विनियमन को कॉम्पैक्ट थर्मल-प्रबंधन आर्किटेक्चर में शामिल किया जा सकता है।

3. चिकित्सा उपकरण: एक्स-मेरिटन चिकित्सा के भीतर पीसीआर एम्पलीफायरों और तापमान-संबंधित अनुप्रयोगों को सूचीबद्ध करता है। तापमान नियंत्रण उन प्रणालियों का एक महत्वपूर्ण हिस्सा है जहां परिचालन की स्थिति नियंत्रित थर्मल वातावरण पर निर्भर करती है।

4. एयरोस्पेस सेंसिंग: कंपनी के एयरोस्पेस अनुप्रयोगों में बर्फ का पता लगाने वाले सेंसर, हीट फ्लक्स सेंसर और आईआर सेंसर शामिल हैं। कॉम्पैक्ट थर्मल-नियंत्रण घटक तापमान-संवेदनशील सेंसिंग सिस्टम का हिस्सा बन सकते हैं।

5. ऑटोमोटिव इलेक्ट्रॉनिक्स: एक्स-मेरिटन LiDAR, AR और डिटेक्टरों के लिए थर्मल स्थिरीकरण की भी पहचान करता है, जो ऑटोमोटिव और इलेक्ट्रॉनिक सेंसिंग अनुप्रयोगों के लिए कॉम्पैक्ट थर्मोइलेक्ट्रिक नियंत्रण की प्रासंगिकता को बढ़ाता है। लघु-चक्र पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक को कॉम्पैक्ट थर्मल-प्रबंधन आर्किटेक्चर के लिए माना जा सकता है जहां नियंत्रित वस्तु का थर्मल द्रव्यमान छोटा होता है।

सिस्टम एकीकरण

1. टीईसी विद्युत सीमाएं: लघु-चक्र पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक निर्दिष्ट अधिकतम वोल्टेज और वर्तमान मूल्यों के भीतर काम करता है।

2. तापमान फीडबैक: 10K एनटीसी इनपुट नियंत्रण प्रणाली के लिए तापमान फीडबैक पथ प्रदान करता है।

3. तापमान रेंज: डिफ़ॉल्ट तापमान नियंत्रण रेंज +10 से +40 डिग्री सेल्सियस है, फ़ैक्टरी डिफ़ॉल्ट सेट तापमान 25 डिग्री सेल्सियस है।

4. आउटपुट सेटिंग्स: फ़ैक्टरी डिफ़ॉल्ट अधिकतम आउटपुट वोल्टेज 2.0V है, जबकि फ़ैक्टरी डिफ़ॉल्ट अधिकतम आउटपुट करंट 1.0A है।

5. समायोजन विधि: तापमान समायोजन W9 पोटेंशियोमीटर के माध्यम से किया जा सकता है, और एनालॉग तापमान इनपुट भी समर्थित है।

6. उत्पाद कॉन्फ़िगरेशन: विभिन्न कॉन्फ़िगरेशन की आवश्यकता वाले अनुप्रयोगों के लिए, एक्स-मेरिटन बताता है कि उत्पादों को चित्र या नमूने के अनुसार उत्पादित किया जा सकता है। सेवा प्रक्रिया में प्रारंभिक चरण संचार, नमूना पुष्टि और पुष्टि के बाद उत्पादन शामिल है।

एक्स-मेरिटन क्षमता

एटीसी-एम1 एक्स-मेरिटन के थर्मोइलेक्ट्रिक प्रौद्योगिकी पोर्टफोलियो का हिस्सा है, जिसमें थर्मोइलेक्ट्रिक सामग्री, थर्मोइलेक्ट्रिक कूलर, टीईसी असेंबली, एनटीसी घटक और तापमान नियंत्रक शामिल हैं। यह उत्पाद संरचना तापमान-नियंत्रण बोर्ड को थर्मोइलेक्ट्रिक घटकों और कॉम्पैक्ट थर्मल-प्रबंधन प्रणालियों में उपयोग किए जाने वाले सेंसिंग तत्वों से जोड़ती है।

संपूर्ण थर्मोइलेक्ट्रिक प्रौद्योगिकी श्रृंखला

एक्स-मेरिटन की क्षमताएं थर्मोइलेक्ट्रिक सामग्री विकास, मुख्य घटक अनुकूलन और गर्मी अपव्यय समाधान डिजाइन को कवर करती हैं। एटीसी-एम1 के लिए, यह तकनीकी दायरा सीधे टीईसी आउटपुट नियंत्रण, एनटीसी तापमान फीडबैक और कॉम्पैक्ट इलेक्ट्रॉनिक और ऑप्टिकल असेंबली की थर्मल-प्रबंधन आवश्यकताओं से संबंधित है।

5 प्रमुख अनुप्रयोग क्षेत्र

एक्स-मेरिटन पांच प्रमुख क्षेत्रों में अनुप्रयोगों की रिपोर्ट करता है: फाइबर ऑप्टिक संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और अनुसंधान संस्थान। ये अनुप्रयोग क्षेत्र एटीसी-एम1 के लिए प्रासंगिक तकनीकी पृष्ठभूमि प्रदान करते हैं, विशेष रूप से जहां कॉम्पैक्ट थर्मोइलेक्ट्रिक कूलिंग और नियंत्रित ऑपरेटिंग तापमान की आवश्यकता होती है।

फॉर्च्यून 500 कंपनी सहयोग

एक्स-मेरिटन का कहना है कि वह फॉर्च्यून 500 कंपनियों और कई राष्ट्रीय प्रमुख प्रयोगशालाओं के साथ सहयोग करता है। यह अनुभव विशेष इलेक्ट्रॉनिक और थर्मल-प्रबंधन प्रणालियों में उपयोग किए जाने वाले थर्मोइलेक्ट्रिक घटकों और तापमान-नियंत्रण प्रौद्योगिकियों के विकास और अनुप्रयोग के लिए प्रासंगिक है।

एकाधिक विनिर्माण प्रक्रियाएँ

एक्स-मेरिटन द्वारा सूचीबद्ध उत्पादन उपकरण में टिन डिपिंग भट्टियां, कंपन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, ओवन, डिस्पेंसिंग मशीन, स्वचालित सीलिंग मशीन, रिफ्लो सोल्डरिंग उपकरण और पूरी तरह से स्वचालित प्रिंटिंग मशीनें शामिल हैं। ये विनिर्माण प्रक्रियाएं थर्मोइलेक्ट्रिक-संबंधित घटकों और इलेक्ट्रॉनिक तापमान-नियंत्रण उत्पादों के उत्पादन का समर्थन करती हैं।

55% यूरोपीय बाज़ार वितरण

एक्स-मेरिटन की रिपोर्ट है कि यूरोप अपने अंतरराष्ट्रीय बाजार वितरण का 55% प्रतिनिधित्व करता है, जबकि उत्तरी अमेरिका 15%, दक्षिण पूर्व एशिया 15% और अन्य बाजार 15% का प्रतिनिधित्व करता है। अंतर्राष्ट्रीय एप्लिकेशन पृष्ठभूमि विभिन्न तकनीकी वातावरणों के लिए थर्मोइलेक्ट्रिक और तापमान-प्रबंधन उत्पादों की आपूर्ति में कंपनी के अनुभव का समर्थन करती है।

6. एकीकृत थर्मल समाधान समर्थन

व्यक्तिगत तापमान-नियंत्रण घटकों से परे, एक्स-मेरिटन गर्मी अपव्यय समाधान डिजाइन और उत्पाद चयन सहायता प्रदान करता है। यह लघु-चक्र पीआईडी ​​के साथ एटीसी-एम1 तापमान नियंत्रक को एक अलग नियंत्रण बोर्ड के बजाय संबंधित थर्मोइलेक्ट्रिक कूलर, एनटीसी घटक और थर्मल-प्रबंधन आवश्यकताओं के साथ विचार करने की अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ATC-M1 किस प्रकार के तापमान सेंसर का उपयोग करता है?

उत्तर: यह तापमान माप और फीडबैक के लिए 10K NTC तापमान सेंसर का उपयोग करता है।

प्रश्न: तापमान नियंत्रण स्थिरता क्या है?

ए: निर्दिष्ट तापमान नियंत्रण स्थिरता 0.001 डिग्री सेल्सियस है।

प्रश्न: अधिकतम टीईसी धारा क्या है?

ए: अधिकतम टीईसी करंट 2.5A है।

प्रश्न: नियंत्रक का आकार क्या है?

उत्तर: शॉर्ट-साइकिल पीआईडी ​​वाले एटीसी-एम1 तापमान नियंत्रक के बोर्ड आयाम 34 मिमी x 20 मिमी हैं, जिनकी कुल ऊंचाई 15.5 मिमी है।

प्रश्न: डिफ़ॉल्ट तापमान सेटिंग क्या है?

ए: फ़ैक्टरी डिफ़ॉल्ट सेट तापमान 25 डिग्री सेल्सियस है, डिफ़ॉल्ट नियंत्रण सीमा +10 से +40 डिग्री सेल्सियस है।

प्रश्न: क्या एक्स-मेरिटन चित्र या नमूने के अनुसार उत्पाद विकसित कर सकता है?

उत्तर: हाँ. एक्स-मेरिटन का कहना है कि वह उत्पादन से पहले नमूना पुष्टि के साथ, चित्रों या नमूनों के अनुसार उत्पादों का उत्पादन कर सकता है।
