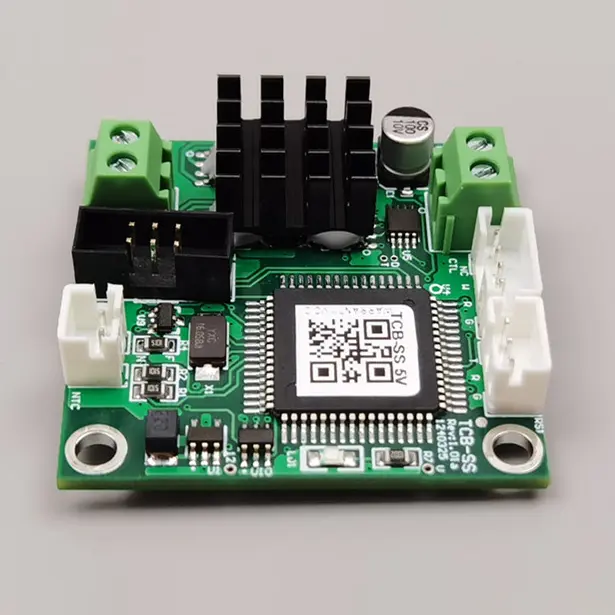

माइक्रो टीईसी के लिए टीसीबी-एसए तापमान नियंत्रक

एक्स-मेरिटन फोटोनिक्स और माइक्रोइलेक्ट्रॉनिक्स पैकेजिंग की कठोर शीतलन आवश्यकताओं को पूरा करने के लिए माइक्रो टीईसी के लिए कॉम्पैक्ट टीसीबी-एसए तापमान नियंत्रक की आपूर्ति करता है। एक उच्च-स्तरीय समर्पित टीईसी प्रबंधन आईसी के आसपास निर्मित, यह बोर्ड रुक-रुक कर होने वाली दालों के बजाय डीसी-संचालित करंट प्रदान करता है, जिससे पूरी तरह से तरंग-मुक्त थर्मल वातावरण बनता है। 10kΩ NTC थर्मिस्टर्स के साथ मूल रूप से इंटरफ़ेस करने के लिए डिज़ाइन किया गया, TCB-SA -20℃ से +100℃ तक व्यापक नियंत्रण अवधि में 0.01℃ परिशुद्धता के साथ लक्ष्य तापमान बनाए रखता है।

थर्मल नियंत्रण चुनौतियाँ हल हो गईं

पारंपरिक पीडब्लूएम (पल्स चौड़ाई मॉड्यूलेशन) नियंत्रक आक्रामक वोल्टेज स्विचिंग पेश करते हैं जो अल्ट्रा-छोटे टीईसी तत्वों में थर्मल साइक्लिंग थकान, विद्युत शोर और सूक्ष्म फ्रैक्चर उत्पन्न करता है। माइक्रो टीईसी के लिए टीसीबी-एसए तापमान नियंत्रक उप-डिग्री स्थिरता में लॉक करते समय नाजुक माइक्रो-कूलर की सुरक्षा के लिए मौलिक रूप से अलग इंजीनियरिंग दृष्टिकोण अपनाता है:

सतत डीसी करंट डिलीवरी: माइक्रो-टीईसी को स्वच्छ, निरंतर बिजली की आपूर्ति करता है। यह थर्मल ग्रेडिएंट को सुचारू करता है, संवेदनशील ऑप्टिकल डिटेक्टरों में उच्च-आवृत्ति शोर को समाप्त करता है, और टीईसी परिचालन जीवन को नाटकीय रूप से बढ़ाता है।

माइक्रो-थर्मल मास ऑप्टिमाइज़ेशन: ऑनबोर्ड पीआईडी ​​एल्गोरिदम को छोटे ताप भार में तेजी से थर्मल प्रतिक्रिया के लिए स्पष्ट रूप से ट्यून किया गया है, जिससे तेज सेटपॉइंट रैंप के दौरान गंभीर तापमान वृद्धि को रोका जा सके।

सिद्ध लेजर-ग्रेड विश्वसनीयता: उच्च-घनत्व वाले ऑप्टिकल ट्रांससीवर्स और औद्योगिक लेजर डायोड पर फील्ड-परीक्षण किया गया, लाखों ऑपरेटिंग घंटों के माध्यम से लगातार अंशांकन बनाए रखा गया।

लो-प्रोफाइल फ़ुटप्रिंट: एक कॉम्पैक्ट फॉर्म फैक्टर ऑप्टिकल सब-असेंबली के निकट सीधे माउंटिंग की अनुमति देता है, जिससे सिग्नल लीड की लंबाई और सेंसर लूप देरी कम हो जाती है।

तकनीकी निर्देश

लक्ष्य अनुप्रयोग

• लेजर डायोड स्थिरीकरण फाइबर लेजर, पंप लेजर और गैस-सेंसिंग लेजर डायोड में तरंग दैर्ध्य बहाव और ऑप्टिकल पावर उतार-चढ़ाव को रोकता है।

• उच्च परिशुद्धता ऑप्टिकल सेंसर कम सिग्नल वाले ऑप्टिकल वातावरण में डार्क करंट और थर्मल शोर को कम करने के लिए फोटोडायोड एरे, स्पेक्ट्रोमीटर और एपीडी को स्थिर करता है।

• सेमीकंडक्टर और क्वांटम अनुसंधान उप-डिग्री सटीकता की आवश्यकता वाले स्थान-बाधित प्रयोगशाला परीक्षण फिक्स्चर के अंदर माइक्रो-स्केल स्पॉट कूलिंग प्रदान करता है।

विनिर्माण लाभ

समर्पित इन-हाउस विनिर्माण: एसएमटी घटक प्लेसमेंट से लेकर अंतिम थर्मल परीक्षण तक प्रत्यक्ष निरीक्षण यूनिट-टू-यूनिट स्थिरता की गारंटी देता है।

एप्लिकेशन इंजीनियरिंग समर्थन: हमारी टीम थर्मल लूप मॉडलिंग, सेंसर प्लेसमेंट ऑप्टिमाइज़ेशन और कस्टम सेटपॉइंट प्रोग्रामिंग में सीधे सहायता करती है।

उच्च दक्षता वास्तुकला: 90% से अधिक बिजली रूपांतरण दक्षता प्रदान करता है, सीलबंद ग्राहक बाड़ों के अंदर आंतरिक बोर्ड गर्मी उत्पादन को कम करता है।

अक्सर पूछे जाने वाले प्रश्नों

मानक पीडब्लूएम स्विचिंग की तुलना में माइक्रो टीईसी के लिए निरंतर बिजली वितरण महत्वपूर्ण क्यों है?

माइक्रो-स्केल टीईसी में बेहद पतले तत्व क्रॉस-सेक्शन होते हैं। पीडब्लूएम शक्ति तेजी से गर्म और ठंडे के बीच अर्धचालक जोड़ों को चक्रित करती है, जिससे सीटीई (थर्मल विस्तार का गुणांक) बेमेल तनाव पैदा होता है जो समय के साथ जंक्शनों को ख़राब कर देता है। टीसीबी-एसए की निरंतर डीसी ड्राइव यांत्रिक साइकिलिंग थकान को पूरी तरह से समाप्त कर देती है।

क्या माइक्रो टीईसी के लिए टीसीबी-एसए तापमान नियंत्रक को शिपिंग से पहले एक विशिष्ट सेटपॉइंट के लिए पूर्व-कॉन्फ़िगर किया जा सकता है?

हाँ। जबकि फ़ैक्टरी डिफ़ॉल्ट लक्ष्य 25℃ है, एक्स-मेरिटन आपके ऑप्टिकल पैकेज आवश्यकताओं के अनुसार उत्पादन के दौरान फर्मवेयर में अनुकूलित डिफ़ॉल्ट तापमान सेटपॉइंट्स को फ्लैश कर सकता है।

इस बोर्ड के साथ कौन सा तापमान सेंसर सबसे अच्छा काम करता है?

बोर्ड मानक 10kΩ एनटीसी थर्मिस्टर्स (बी-वैल्यू = 3950) के लिए फैक्ट्री-कैलिब्रेटेड है, जो −20∘C से +100∘C नियंत्रण रेंज में तेजी से थर्मल प्रतिक्रिया और उच्च संवेदनशीलता प्रदान करता है।

क्या यह नियंत्रक द्विदिशात्मक हीटिंग और कूलिंग का समर्थन करता है?

हाँ। विशेष ड्राइवर आईसी मूल रूप से सक्रिय शीतलन और हीटिंग दोनों प्रदान करने के लिए वर्तमान दिशा का प्रबंधन करता है, जिससे परिवेश के तापमान में उतार-चढ़ाव की परवाह किए बिना ±0.01∘C के भीतर सेटपॉइंट स्थिरता बनी रहती है।
