एक कॉम्पैक्ट मेडिकल विश्लेषक को डिजाइन करने वाले एक इंजीनियर को 35 डिग्री सेल्सियस परिवेश के वातावरण में 15 डिग्री सेल्सियस पर एक नमूना कक्ष रखने की आवश्यकता होती है। घेरा छोटा है, बिजली का बजट सीमित है, और शीतलन प्रणाली के लिए उपलब्ध स्थान न्यूनतम है। इंजीनियर जानता है कि थर्मोइलेक्ट्रिक कूलर, या टीईसी, इस एप्लिकेशन के लिए सही तकनीक है। लेकिन कौन सा टीईसी? उत्तर उस संख्या पर निर्भर करता है जिसका अनुमान अक्सर बहुत ही लापरवाही से लगाया जाता है: आवश्यक शीतलन भार। यदि कूलिंग लोड को कम करके आंका गया है, तो टीईसी सेटपॉइंट को होल्ड नहीं करेगा। यदि इसे अधिक अनुमानित किया गया है, तो टीईसी अधिक आकार का, अकुशल और महंगा होगा। कूलिंग लोड की सही गणना करना थर्मोइलेक्ट्रिक कूलर का चयन करने में पहला कदम है जो अनावश्यक लागत या जटिलता के बिना एप्लिकेशन की आवश्यकताओं को पूरा करता है।
यह मार्गदर्शिका खरीद इंजीनियरों, डिज़ाइन इंजीनियरों और खरीदारों के लिए लिखी गई है जिन्हें निर्दिष्ट करने की आवश्यकता हैथर्मोइलेक्ट्रिक कूलरशीतलन अनुप्रयोगों के लिए. हम कूलिंग लोड के घटकों, प्रत्येक घटक की गणना करने के तरीकों, बाड़े में थर्मल प्रतिरोध की भूमिका, टीईसी के प्रदर्शन के गुणांक (सीओपी) के प्रभाव और आपूर्तिकर्ता के मूल्यांकन के मानदंडों की व्याख्या करेंगे। हम फ़ूज़ौ एक्स-मेरिटन टेक्नोलॉजी कंपनी लिमिटेड में अपने कारखाने से विस्तृत उत्पाद पैरामीटर भी प्रदान करेंगे। चाहे आप एक चिकित्सा उपकरण, एक लेजर डायोड, एक बैटरी पैक, या एक कॉम्पैक्ट संलग्नक को ठंडा कर रहे हों, यह मार्गदर्शिका आपको कूलिंग लोड की सटीक गणना करने और आपके एप्लिकेशन के लिए सही थर्मोइलेक्ट्रिक कूलर का चयन करने में मदद करेगी।
शीतलन भार ऊष्मा की कुल मात्रा है जिसे वांछित तापमान बनाए रखने के लिए बाड़े या ठंडी की जा रही वस्तु से हटाया जाना चाहिए। यह सक्रिय ताप भार, निष्क्रिय ताप भार और सौर विकिरण या संघनन जैसे किसी भी अतिरिक्त ताप स्रोत का योग है। शीतलन भार वाट में व्यक्त किया जाता है। थर्मोइलेक्ट्रिक कूलर के लिए, विशिष्ट परिचालन स्थितियों पर कूलिंग लोड आवश्यक ताप पंपिंग क्षमता (क्यूसी) है। टीईसी का चयन किया जाना चाहिए ताकि वास्तविक परिवेश तापमान और सेटपॉइंट पर इसका क्यूसी उचित सुरक्षा मार्जिन के साथ कूलिंग लोड से अधिक हो। यदि टीईसी का क्यूसी कूलिंग लोड से कम है, तो एनक्लोजर सेटपॉइंट तक नहीं पहुंच पाएगा। यदि टीईसी का क्यूसी कूलिंग लोड से बहुत अधिक है, तो टीईसी बड़ा हो जाएगा और कम दक्षता पर काम करेगा।
कूलिंग लोड गणना टीईसी चयन का आधार है क्योंकि यह आवश्यक क्यूसी निर्धारित करता है, जो बदले में टीईसी का आकार, बिजली की खपत और लागत निर्धारित करता है। एक छोटे चिकित्सा उपकरण में 10 W का शीतलन भार हो सकता है, जिसके लिए एक कॉम्पैक्ट TEC की आवश्यकता होती है। एक बैटरी थर्मल प्रबंधन प्रणाली में 200 W का कूलिंग लोड हो सकता है, जिसके लिए बड़े TEC या TEC की एक श्रृंखला की आवश्यकता होती है। नीचे दी गई तालिका शीतलन भार के तीन मुख्य घटकों और उनके विशिष्ट स्रोतों का सारांश प्रस्तुत करती है।
| अवयव | स्रोत | विशिष्ट परिमाण |
| सक्रिय ताप भार | इलेक्ट्रॉनिक घटक, सेंसर, मोटर, लेजर | 1 डब्ल्यू से 200 डब्ल्यू |
| निष्क्रिय ताप भार | बाड़े की दीवारों के माध्यम से संचालन, संवहन, विकिरण | 5 डब्लू से 50 डब्लू |
| अतिरिक्त ताप स्रोत | सौर विकिरण, संघनन, बाह्य ताप स्रोत | चर |
| कुल शीतलन भार | सभी घटकों का योग | टीईसी क्यूसी आवश्यकता निर्धारित करता है |
परफ़ूज़ौ एक्स-मेरिटन टेक्नोलॉजी कंपनी लिमिटेड, हमारा कारखाना शीतलन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए थर्मोइलेक्ट्रिक कूलर का डिजाइन और निर्माण करता है। हम टीईसी का चयन करने से पहले यह सत्यापित करने के लिए अपने ग्राहकों के साथ काम करते हैं कि कूलिंग लोड गणना सटीक है। हमारी इंजीनियरिंग टीम गणना में सहायता कर सकती है और प्रत्येक एप्लिकेशन के लिए उचित सुरक्षा मार्जिन पर मार्गदर्शन प्रदान कर सकती है।
सक्रिय ताप भार बाड़े के अंदर के घटकों द्वारा उत्पन्न गर्मी है जो बिजली द्वारा संचालित होते हैं। इन घटकों में इलेक्ट्रॉनिक सर्किट, सेंसर, मोटर, लेजर, एलईडी लाइट और कोई अन्य उपकरण शामिल हो सकते हैं जो विद्युत ऊर्जा को गर्मी में परिवर्तित करते हैं। सक्रिय ताप भार की गणना बाड़े के अंदर काम कर रहे सभी घटकों की बिजली खपत को जोड़कर की जाती है। ऐसे घटक के लिए जो 100% कुशल नहीं है, उत्पन्न गर्मी बिजली इनपुट से उपयोगी कार्य आउटपुट के बराबर है। अधिकांश इलेक्ट्रॉनिक प्रणालियों में, लगभग सभी विद्युत शक्ति ऊष्मा में परिवर्तित हो जाती है, इसलिए सक्रिय ऊष्मा भार कुल बिजली खपत के लगभग बराबर होता है। नीचे दी गई तालिका सक्रिय ताप भार की गणना के लिए एक वर्कशीट प्रदान करती है।
| अवयव | बिजली की खपत (डब्ल्यू) | ताप अपव्यय (डब्ल्यू) | टिप्पणियाँ |
| नियंत्रक बोर्ड | 5 डब्ल्यू | 5 डब्ल्यू | सारी शक्ति गर्मी के रूप में नष्ट हो गई |
| सेंसर मॉड्यूल | 2 डब्ल्यू | 2 डब्ल्यू | सतत संचालन |
| लेज़र डायोड | 3 डब्ल्यू | 2.5 डब्ल्यू | 0.5 W प्रकाश के रूप में उत्सर्जित होता है |
| प्रदर्शन | 1 डब्ल्यू | 0.8 डब्ल्यू | 0.2 W प्रकाश के रूप में उत्सर्जित होता है |
| कुल सक्रिय ताप भार | 11 डब्ल्यू | 10.3 डब्ल्यू | टीईसी चयन के लिए उपयोग किया जाता है |
हमारे कारखाने में, हम विभिन्न सक्रिय ताप भार के अनुरूप शीतलन क्षमताओं की एक श्रृंखला के साथ थर्मोइलेक्ट्रिक कूलर प्रदान करते हैं। हमारी इंजीनियरिंग टीम घटक सूची की समीक्षा कर सकती है और सक्रिय ताप भार गणना को सत्यापित कर सकती है। हम यह भी अनुशंसा करते हैं कि हमारे ग्राहक घटकों के कर्तव्य चक्र पर विचार करें, क्योंकि रुक-रुक कर संचालन से औसत ताप भार कम हो सकता है।
निष्क्रिय ऊष्मा भार वह ऊष्मा है जो बाहरी वातावरण से दीवारों, ढक्कन और किसी भी खुले स्थान के माध्यम से बाड़े में प्रवेश करती है। यह परिवेशीय वातावरण और बाड़े के आंतरिक भाग के बीच तापमान के अंतर से प्रेरित होता है। निष्क्रिय ताप भार की गणना सूत्र Q = U × A × ΔT का उपयोग करके की जाती है, जहां U बाड़े का समग्र गर्मी हस्तांतरण गुणांक है, A बाड़े का सतह क्षेत्र है, और ΔT परिवेश और आंतरिक के बीच तापमान का अंतर है। समग्र गर्मी हस्तांतरण गुणांक दीवार सामग्री, इन्सुलेशन और दीवार के दोनों किनारों पर संवहन स्थितियों पर निर्भर करता है। एक अच्छी तरह से इन्सुलेटेड बाड़े के लिए, यू 0.5 W/m²K जितना कम हो सकता है। एक बिना इंसुलेटेड बाड़े के लिए, U 5 W/m²K तक अधिक हो सकता है। नीचे दी गई तालिका निष्क्रिय ताप भार की गणना के लिए एक वर्कशीट प्रदान करती है।
| पैरामीटर | प्रतीक | कीमत | इकाई |
| समग्र ऊष्मा अंतरण गुणांक | U | 2.0 | डब्ल्यू/एम²के |
| सतह क्षेत्रफल | A | 0.5 | वर्ग मीटर |
| तापमान अंतराल | ΔT | 20 (35°C परिवेश, 15°C आंतरिक) | K |
| निष्क्रिय ताप भार | Q | 20 | W |
एक्स-मेरिटन में, हम अपने ग्राहकों को हमारे बाड़े की सामग्री और इन्सुलेशन विकल्पों के लिए थर्मल प्रतिरोध मान प्रदान करके निष्क्रिय ताप भार की गणना करने में मदद करते हैं। हम निष्क्रिय ताप भार को कम करने के लिए परावर्तक कोटिंग्स और थर्मल ब्रेक के उपयोग की भी सलाह देते हैं। हमारा लक्ष्य यह सुनिश्चित करना है कि कुल कूलिंग लोड की गणना सटीक रूप से की जाए, ताकि चयनित थर्मोइलेक्ट्रिक कूलर न तो कम आकार का हो और न ही अधिक आकार का।
कूलिंग लोड की गणना तब तक पूरी नहीं होती जब तक कि टीईसी और ठंडी की जा रही वस्तु के बीच इंटरफेस के थर्मल प्रतिरोध का हिसाब नहीं दिया जाता। टीईसी वस्तु को सीधे ठंडा नहीं करता है; यह कोल्ड-साइड हीट सिंक को ठंडा करता है, जो फिर चालन, संवहन या विकिरण के माध्यम से वस्तु को ठंडा करता है। प्रत्येक इंटरफ़ेस एक थर्मल प्रतिरोध का परिचय देता है जो प्रभावी शीतलन क्षमता को कम करता है। सबसे आम इंटरफ़ेस नुकसान टीईसी और हीट सिंक के बीच थर्मल इंटरफ़ेस सामग्री (टीआईएम) का थर्मल प्रतिरोध, हीट सिंक का थर्मल प्रतिरोध और कोल्ड-साइड हीट सिंक से ऑब्जेक्ट तक थर्मल पथ का थर्मल प्रतिरोध है। नीचे दी गई तालिका सामान्य इंटरफ़ेस सामग्रियों के लिए विशिष्ट थर्मल प्रतिरोध मानों का सारांश प्रस्तुत करती है।
| इंटरफ़ेस | विशिष्ट थर्मल प्रतिरोध | टिप्पणियाँ |
| थर्मल ग्रीस (टीईसी से हीट सिंक) | 0.1 - 0.5 डिग्री सेल्सियस/डब्ल्यू | मोटाई और संपर्क दबाव पर निर्भर करता है |
| थर्मल पैड (TEC से हीट सिंक) | 0.5 - 2.0 डिग्री सेल्सियस/डब्ल्यू | लगाने में आसान लेकिन उच्च प्रतिरोध |
| हीट सिंक (प्राकृतिक संवहन) | 1.0 - 5.0 डिग्री सेल्सियस/डब्ल्यू | आकार और फिन डिज़ाइन पर निर्भर करता है |
| हीट सिंक (मजबूर हवा) | 0.2 - 1.0 डिग्री सेल्सियस/डब्ल्यू | पंखे की आवश्यकता है, लेकिन प्रतिरोध कम है |
| वस्तु के लिए थर्मल पथ | 0.5 - 3.0 डिग्री सेल्सियस/डब्ल्यू | सामग्री और ज्यामिति पर निर्भर करता है |
हमारे कारखाने में, हम सतही फिनिश वाले थर्मोइलेक्ट्रिक कूलर प्रदान करते हैं जो थर्मल संपर्क के लिए अनुकूलित होते हैं। हम अपने ग्राहकों को इंटरफ़ेस हानियों को कम करने में मदद करने के लिए थर्मल इंटरफ़ेस सामग्री और हीट सिंक डिज़ाइन समर्थन भी प्रदान करते हैं। हमारा लक्ष्य यह सुनिश्चित करना है कि टीईसी की शीतलन क्षमता को ठंडा होने वाली वस्तु में कुशलतापूर्वक स्थानांतरित किया जाए, ताकि सिस्टम अपनी थर्मल प्रदर्शन आवश्यकताओं को पूरा कर सके।
प्रदर्शन का गुणांक (सीओपी) शीतलन क्षमता (क्यूसी) और विद्युत शक्ति इनपुट (पिन) का अनुपात है। उच्च सीओपी का मतलब है कि टीईसी अधिक कुशल है, समान शीतलन क्षमता के लिए कम विद्युत ऊर्जा की खपत करता है। थर्मोइलेक्ट्रिक कूलर का सीओपी गर्म और ठंडे पक्षों, टीईसी सामग्री और ऑपरेटिंग करंट के बीच तापमान अंतर पर निर्भर करता है। जैसे-जैसे तापमान का अंतर बढ़ता है, सीओपी कम हो जाता है। इसका मतलब यह है कि उच्च तापमान अंतर के लिए चुने गए टीईसी को अधिक बिजली की आवश्यकता होगी और अधिक गर्मी उत्पन्न होगी, जिसे हॉट-साइड हीट सिंक द्वारा नष्ट किया जाना चाहिए। नीचे दी गई तालिका विभिन्न तापमान अंतरों पर थर्मोइलेक्ट्रिक कूलर के लिए विशिष्ट सीओपी मान दिखाती है।
| तापमान अंतर (ΔT) | विशिष्ट सीओपी | टीईसी चयन के लिए निहितार्थ |
| 10 कि | 1.5 - 2.0 | उच्च दक्षता, कम बिजली की खपत |
| 20 कि | 0.8 - 1.2 | मध्यम दक्षता |
| 30 कि | 0.5 - 0.8 | कम दक्षता, अधिक बिजली की खपत |
| 40 कि | 0.3 - 0.5 | कम दक्षता, महत्वपूर्ण गर्मी अस्वीकृति |
| 50 कि | 0.2 - 0.3 | बहुत कम दक्षता, मल्टी-स्टेज टीईसी की आवश्यकता हो सकती है |
एक्स-मेरिटन में, हम अपने थर्मोइलेक्ट्रिक कूलर के लिए सीओपी वक्र प्रदान करते हैं, ताकि हमारे ग्राहक टीईसी का चयन कर सकें जो उनके तापमान अंतर के लिए इष्टतम दक्षता पर काम करता है। हम उन अनुप्रयोगों के लिए मल्टी-स्टेज टीईसी के उपयोग की भी सलाह देते हैं जिनके लिए बड़े तापमान अंतर की आवश्यकता होती है। हमारा लक्ष्य अपने ग्राहकों को न्यूनतम संभव बिजली खपत के साथ आवश्यक कूलिंग प्रदर्शन प्राप्त करने में मदद करना है।
थर्मोइलेक्ट्रिक कूलर के आपूर्तिकर्ता का मूल्यांकन करने के लिए विनिर्माण क्षमता, प्रदर्शन डेटा, गुणवत्ता नियंत्रण और तकनीकी सहायता पर ध्यान देने की आवश्यकता होती है। आपूर्तिकर्ता के पास सही आयाम, जोड़ों की सही संख्या और सही थर्मल प्रदर्शन सहित आवश्यक विशिष्टताओं के लिए टीईसी का निर्माण करने की क्षमता होनी चाहिए। उन्हें क्यूसी, सीओपी, अधिकतम करंट और विभिन्न तापमान अंतरों पर अधिकतम वोल्टेज सहित संपूर्ण प्रदर्शन डेटा प्रदान करना होगा। उनके पास एक गुणवत्ता नियंत्रण प्रणाली होनी चाहिए जो इकाई से इकाई तक लगातार प्रदर्शन सुनिश्चित करे। और उन्हें ग्राहकों को कूलिंग लोड गणना और टीईसी चयन में मदद करने के लिए तकनीकी सहायता प्रदान करनी चाहिए। नीचे दी गई तालिका इन मूल्यांकन मानदंडों का सारांश प्रस्तुत करती है।
| मूल्यांकन मानदंड | किसकी तलाश है | यह क्यों मायने रखती है |
| विनिर्माण क्षमता | परिशुद्ध संयोजन, परीक्षण उपकरण | उत्पाद की गुणवत्ता और स्थिरता सुनिश्चित करता है |
| प्रदर्शन डेटा | Qc, COP, Imax, Vmax विभिन्न ΔT पर | सटीक चयन सक्षम बनाता है |
| गुणवत्ता नियंत्रण | आईएसओ 9001, 100% परीक्षण | लगातार प्रदर्शन सुनिश्चित करता है |
| तकनीकी समर्थन | कूलिंग लोड गणना, टीईसी चयन | सही उत्पाद चुनने में मदद करता है |
| विश्वसनीयता | एमटीबीएफ डेटा, आजीवन परीक्षण | दीर्घकालिक प्रदर्शन सुनिश्चित करता है |
हमारे कारखाने में, हम एक दशक से अधिक समय से थर्मोइलेक्ट्रिक कूलर का उत्पादन कर रहे हैं। हम यह सुनिश्चित करने के लिए सटीक असेंबली और परीक्षण उपकरण का उपयोग करते हैं कि प्रत्येक टीईसी अपने विनिर्देशों को पूरा करता है। हम क्यूसी, सीओपी और अधिकतम रेटिंग सहित संपूर्ण प्रदर्शन डेटा प्रदान करते हैं। हम ISO 9001 प्रमाणित हैं, और हम प्रत्येक इकाई पर 100% परीक्षण करते हैं। हमारी तकनीकी टीम कूलिंग लोड गणना और टीईसी चयन में सहायता के लिए उपलब्ध है। हम आपको इन मानदंडों के आधार पर हमारा मूल्यांकन करने और थर्मोइलेक्ट्रिक कूलर के लिए हमें अपना भागीदार मानने के लिए आमंत्रित करते हैं।
निम्नलिखित तालिका हमारे थर्मोइलेक्ट्रिक कूलर के लिए प्रमुख उत्पाद पैरामीटर प्रदान करती है। ये टीईसी चिकित्सा उपकरणों, लेजर डायोड, बैटरी पैक और कॉम्पैक्ट बाड़ों सहित शीतलन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं। हमारा कारखाना विशिष्ट आवश्यकताओं को पूरा करने के लिए कस्टम टीईसी का उत्पादन भी कर सकता है।
| पैरामीटर | विशिष्टता रेंज | टिप्पणियाँ |
| शीतलन क्षमता (क्यूसी) | 5 डब्ल्यू - 200 डब्ल्यू | निर्दिष्ट ΔT और धारा पर |
| अधिकतम धारा (आईमैक्स) | 2 ए - 15 ए | मॉडल पर निर्भर करता है |
| अधिकतम वोल्टेज (Vmax) | 5 वी - 24 वी | मॉडल पर निर्भर करता है |
| अधिकतम तापमान अंतर (ΔTmax) | 65 के - 75 के | इमैक्स में, शून्य में |
| सीओपी रेंज | 0.2 - 2.0 | ΔT पर निर्भर करता है |
| DIMENSIONS | 15 x 15 मिमी से 62 x 62 मिमी | कस्टम आकार उपलब्ध हैं |
| जोड़ों की संख्या | 31 - 241 | शीतलन क्षमता निर्धारित करता है |
| परिचालन तापमान | -40°C से +80°C | सोल्डर और सीलिंग पर निर्भर करता है |
| MOQ | 10 टुकड़े | बड़े ऑर्डर के लिए बातचीत योग्य |
| समय सीमा | 2 - 4 सप्ताह | मात्रा और अनुकूलन पर निर्भर करता है |
हमारे कारखाने में, हम इन विशिष्टताओं और अन्य को पूरा करने के लिए अपने थर्मोइलेक्ट्रिक कूलर का निर्माण करते हैं। हम आपकी विशिष्ट आवश्यकताओं के अनुरूप शीतलन क्षमता, आयाम और ऑपरेटिंग तापमान को अनुकूलित कर सकते हैं। हमारी गुणवत्ता नियंत्रण प्रणाली में कच्चे माल का निरीक्षण, प्रक्रिया में निरीक्षण और शिपमेंट से पहले 100% अंतिम परीक्षण शामिल है। हमारा लक्ष्य अपने ग्राहकों को उच्च गुणवत्ता वाले थर्मोइलेक्ट्रिक कूलर प्रदान करना है जो उनकी थर्मल प्रदर्शन आवश्यकताओं को पूरा करते हैं।
प्रश्न 1: सक्रिय और निष्क्रिय ताप भार के बीच क्या अंतर है?
उत्तर: सक्रिय ताप भार बाड़े के अंदर विद्युत घटकों, जैसे नियंत्रक, सेंसर और लेजर द्वारा उत्पन्न गर्मी है। निष्क्रिय ऊष्मा भार वह ऊष्मा है जो बाहरी वातावरण से दीवारों, ढक्कन और खुले स्थानों के माध्यम से बाड़े में प्रवेश करती है। दोनों को कूलिंग लोड गणना में शामिल किया जाना चाहिए। अधिकांश कॉम्पैक्ट इलेक्ट्रॉनिक बाड़ों के लिए, सक्रिय ताप भार प्रमुख घटक है। खराब इन्सुलेशन वाले बड़े बाड़ों के लिए, निष्क्रिय ताप भार महत्वपूर्ण हो सकता है।
प्रश्न 2: कूलिंग लोड गणना में मुझे कितना सुरक्षा मार्जिन जोड़ना चाहिए?
उत्तर: आम तौर पर 20% से 30% के सुरक्षा मार्जिन की सिफारिश की जाती है। यह मार्जिन घटक बिजली की खपत, इंटरफेस के थर्मल प्रतिरोध और टीईसी की उम्र बढ़ने में अनिश्चितताओं के लिए जिम्मेदार है। चिकित्सा उपकरणों या लेजर सिस्टम जैसे महत्वपूर्ण अनुप्रयोगों के लिए, 50% का बड़ा मार्जिन उपयुक्त हो सकता है। फ़ूज़ौ एक्स-मेरिटन टेक्नोलॉजी कंपनी लिमिटेड में, हम आपके विशिष्ट एप्लिकेशन के लिए उचित सुरक्षा मार्जिन निर्धारित करने में आपकी सहायता कर सकते हैं।
प्रश्न 3: तापमान में अंतर बढ़ने पर COP क्यों कम हो जाता है?
उत्तर: तापमान अंतर बढ़ने पर सीओपी घट जाती है क्योंकि टीईसी को बड़े तापमान प्रवणता के विरुद्ध गर्मी पंप करने के लिए अधिक मेहनत करनी पड़ती है। विद्युत ऊर्जा इनपुट बढ़ता है, और शीतलन क्षमता कम हो जाती है, इसलिए शीतलन और शक्ति का अनुपात कम हो जाता है। यही कारण है कि टीईसी का चयन वास्तविक ऑपरेटिंग तापमान अंतर के लिए किया जाना चाहिए, न कि अधिकतम ΔT रेटिंग के लिए। हमारा कारखाना सीओपी वक्र प्रदान करता है जो विभिन्न तापमान अंतरों पर दक्षता दिखाता है।

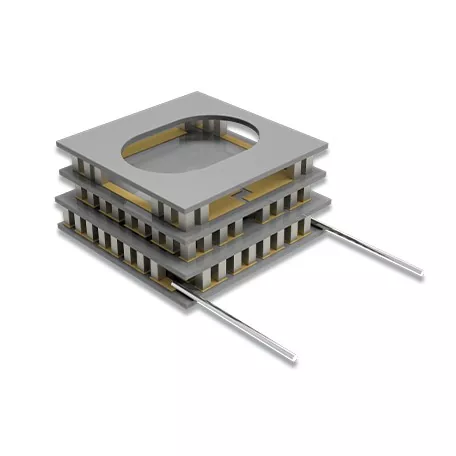

प्रश्न 4: क्या मैं बड़े तापमान अंतर के लिए एकल-चरण टीईसी का उपयोग कर सकता हूँ?
उत्तर: एक एकल-चरण टीईसी लगभग 65-75 K का अधिकतम तापमान अंतर प्राप्त कर सकता है। बड़े तापमान अंतर के लिए, एक बहु-चरण टीईसी की आवश्यकता होती है। मल्टी-स्टेज टीईसी बड़े कुल तापमान अंतर को प्राप्त करने के लिए दो या दो से अधिक चरणों को स्टैक करते हैं, लेकिन वे सिंगल-स्टेज टीईसी की तुलना में कम कुशल और अधिक महंगे होते हैं। यदि आपके एप्लिकेशन को 70 K से अधिक तापमान अंतर की आवश्यकता है, तो सर्वोत्तम समाधान निर्धारित करने के लिए हमारी इंजीनियरिंग टीम से परामर्श करें।
प्रश्न 5: मैं अपने हीट सिंक के तापीय प्रतिरोध की गणना कैसे करूँ?
उत्तर: हीट सिंक का थर्मल प्रतिरोध इसकी ज्यामिति, सामग्री और वायु प्रवाह की स्थिति पर निर्भर करता है। यह आमतौर पर हीट सिंक निर्माता द्वारा °C/W में निर्दिष्ट किया जाता है। प्राकृतिक संवहन के लिए, थर्मल प्रतिरोध मजबूर हवा की तुलना में अधिक है। एक मोटे अनुमान के लिए, 0.1 वर्ग मीटर के सतह क्षेत्र के साथ एक प्राकृतिक संवहन हीट सिंक का थर्मल प्रतिरोध लगभग 3-5 डिग्री सेल्सियस/डब्ल्यू हो सकता है। सटीक परिणामों के लिए, निर्माता के डेटा का उपयोग करें या थर्मल परीक्षण करें। हमारे कारखाने में, हम आपको एक हीट सिंक चुनने में मदद कर सकते हैं जो टीईसी की थर्मल आवश्यकताओं से मेल खाता हो।
थर्मोइलेक्ट्रिक कूलर के चयन में आवश्यक कूलिंग लोड की गणना करना पहला और सबसे महत्वपूर्ण कदम है। शीतलन भार सक्रिय ताप भार, निष्क्रिय ताप भार और किसी भी अतिरिक्त ताप स्रोत का योग है। इसकी गणना सावधानी से की जानी चाहिए, जिसमें इंटरफेस के थर्मल प्रतिरोध और प्रदर्शन के गुणांक का प्रभाव शामिल है। इस आलेख में वर्णित गणना विधियों का पालन करके, इंजीनियर एक टीईसी का चयन कर सकते हैं जो अनावश्यक लागत या जटिलता के बिना एप्लिकेशन की थर्मल आवश्यकताओं को पूरा करता है। फ़ूज़ौ एक्स-मेरिटन टेक्नोलॉजी कंपनी लिमिटेड में, हमारे कारखाने में आपकी थर्मोइलेक्ट्रिक कूलिंग आवश्यकताओं का समर्थन करने के लिए विशेषज्ञता और उत्पाद हैं। सर्वोत्तम थर्मल समाधान प्राप्त करने में आपकी सहायता के लिए हम संपूर्ण प्रदर्शन डेटा, तकनीकी सहायता और कस्टम डिज़ाइन प्रदान करते हैं।
चाहे आप मेडिकल एनालाइजर, लेजर डायोड, बैटरी पैक, या कॉम्पैक्ट एनक्लोजर को ठंडा कर रहे हों, हम आपको अपनी आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करने के लिए आमंत्रित करते हैं। हम नमूने, तकनीकी डेटा और एप्लिकेशन समर्थन प्रदान कर सकते हैं। गुणवत्ता और ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता ने हमें दुनिया भर में थर्मल प्रबंधन समाधानों के लिए एक विश्वसनीय भागीदार बना दिया है।
फ़ूज़ौ एक्स-मेरिटन टेक्नोलॉजी कंपनी लिमिटेड से आज ही संपर्क करेंआपकी थर्मोइलेक्ट्रिक कूलर आवश्यकताओं पर चर्चा करने और यह जानने के लिए कि हमारे उत्पाद आपकी कूलिंग लोड आवश्यकताओं को कैसे पूरा कर सकते हैं।
