विश्वसनीय तापमान निगरानी के लिए थोक पैकेज्ड एनटीसी थर्मिस्टर्स

एक्स-मेरिटन एक चीन स्थित निर्माता है जो तापमान संवेदन और थर्मल प्रबंधन प्रणालियों के लिए पैकेज्ड एनटीसी थर्मिस्टर्स प्रदान करता है। उत्पाद एनटीसी थर्मिस्टर चिप्स को राल, कांच या धातु सामग्री के साथ समाहित करता है, जिससे सेंसिंग तत्व विभिन्न बाहरी वातावरणों के लिए अधिक उपयुक्त हो जाता है। इसका उपयोग थर्मोइलेक्ट्रिक कूलर, औद्योगिक उपकरण, ऑटोमोटिव सिस्टम, घरेलू उपकरण और इलेक्ट्रॉनिक उपकरणों में तापमान का पता लगाने के लिए किया जा सकता है।

उत्पाद पैरामीटर

उत्पाद की विशेषताएँ

1. एकाधिक एनकैप्सुलेशन विकल्प

एनटीसी थर्मिस्टर चिप्स को राल, कांच या धातु के साथ लपेटा जा सकता है, जिससे उपकरण डिजाइन, स्थापना स्थान और कामकाजी माहौल के अनुसार उपयुक्त संरचना का चयन किया जा सकता है।

2. एकाधिक प्रतिरोध मान और बी-मान

उत्पाद 10Ω-10MΩ की एक विशिष्ट शून्य-शक्ति प्रतिरोध रेंज को कवर करता है, 2000K-6000K की एक विशिष्ट बी-वैल्यू रेंज के साथ, विभिन्न तापमान सेंसिंग सर्किट के लिए पैरामीटर मिलान की अनुमति देता है।

3. समायोज्य प्रतिक्रिया विशेषताएँ

सामान्य तापीय समय स्थिरांक सीमा 1-100 सेकंड है। विभिन्न प्रतिक्रिया आवश्यकताओं वाले उपकरण वास्तविक तापमान परिवर्तन गति के अनुसार उपयुक्त विशिष्टताओं का चयन कर सकते हैं।

4. विस्तृत तापमान रेंज विकल्प

मानक मॉडल आमतौर पर -55°C से +125°C की ऑपरेटिंग तापमान सीमा का समर्थन करते हैं। विशेष तापमान वातावरण के लिए, परियोजना आवश्यकताओं के अनुसार अनुकूलित विशिष्टताओं का आगे मूल्यांकन किया जा सकता है।

अनुप्रयोग फ़ील्ड

घर का सामान

पैकेज्ड एनटीसी थर्मिस्टर्स का उपयोग रेफ्रिजरेटर, एयर कंडीशनर, वॉटर हीटर और अन्य उपकरणों में तापमान का पता लगाने के लिए किया जा सकता है, जो आंतरिक तापमान परिवर्तन के अनुसार तापमान संवेदन संकेत प्रदान करता है।

ऑटोमोटिव इलेक्ट्रॉनिक्स

तापमान निगरानी इनपुट प्रदान करने के लिए इसका उपयोग ऑटोमोटिव इंजन सिस्टम और बैटरी थर्मल प्रबंधन सिस्टम में किया जा सकता है। सीमित स्थान या कंपन की स्थिति वाले ऑटोमोटिव अनुप्रयोगों के लिए, इनकैप्सुलेशन संरचना को इंस्टॉलेशन वातावरण से मेल खाना चाहिए।

औद्योगिक उपकरण

यह भारी मशीनरी, रासायनिक प्रसंस्करण उपकरण और बड़े औद्योगिक प्रशीतन प्रणालियों में तापमान की निगरानी के लिए उपयुक्त है, जो उपकरण संचालन या औद्योगिक प्रक्रियाओं के दौरान तापमान परिवर्तन की निगरानी में मदद करता है।

इलेक्ट्रॉनिक उपकरण

यह उच्च-घनत्व वाले इलेक्ट्रॉनिक सर्किट और पावर प्रबंधन प्रणालियों में तापमान का पता लगाने के लिए उपयुक्त है। कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में, समग्र संरचना के साथ इनकैप्सुलेशन आयाम और स्थापना विधियों पर एक साथ विचार करने की आवश्यकता है।

थर्मोइलेक्ट्रिक कूलिंग सिस्टम

एनटीसी हमारे थर्मोइलेक्ट्रिक उत्पाद पोर्टफोलियो में एक महत्वपूर्ण तापमान संवेदन घटक है। तापमान नियंत्रण के लिए फीडबैक सिग्नल प्रदान करने के लिए इसका उपयोग थर्मोइलेक्ट्रिक कूलर और संबंधित थर्मल प्रबंधन घटकों के साथ किया जा सकता है।

एनकैप्सुलेशन चयन

विभिन्न एनकैप्सुलेशन विधियां विभिन्न एप्लिकेशन आवश्यकताओं को हल करती हैं। पैकेज्ड एनटीसी थर्मिस्टर्स खरीदते समय, हम तापमान सीमा, स्थापना विधि, कार्य वातावरण और सेंसिंग स्थान के आधार पर उपयुक्त संरचना का चयन करने की सलाह देते हैं।

राल एनकैप्सुलेशन

रेज़िन एनकैप्सुलेशन घरेलू उपकरणों, इलेक्ट्रॉनिक उपकरणों और कुछ औद्योगिक अनुप्रयोगों सहित कई पारंपरिक उपकरणों में तापमान का पता लगाने की आवश्यकताओं के लिए उपयुक्त है।

ग्लास एनकैप्सुलेशन

ग्लास एनकैप्सुलेशन आंतरिक एनटीसी थर्मिस्टर तत्व की सुरक्षा करता है, जिससे यह पर्यावरणीय स्थिरता के लिए उच्च आवश्यकताओं वाले तापमान का पता लगाने वाले अनुप्रयोगों के लिए अधिक उपयुक्त हो जाता है।

धातु एनकैप्सुलेशन

मेटल एनकैप्सुलेशन बाहरी सुरक्षा और उपकरण एकीकरण क्षमता पर जोर देता है, जो इसे ऑटोमोटिव सिस्टम और औद्योगिक उपकरण जैसे अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए मजबूत संरचनात्मक अनुकूलन क्षमता की आवश्यकता होती है।

तुलना लाभ

नंगे एनटीसी चिप्स का सीधे उपयोग करने की तुलना में, पैक किए गए उत्पाद वास्तविक उपकरणों में सीधे एकीकरण के लिए अधिक उपयुक्त हैं।

काम के सिद्धांत

पैकेज्ड एनटीसी थर्मिस्टर्स की कार्य प्रक्रिया को सरलता से इस प्रकार समझा जा सकता है:

तापमान परिवर्तन → एनटीसी प्रतिरोध परिवर्तन → सर्किट प्रतिरोध का पता लगाता है → तापमान की जानकारी प्राप्त की गई

एनटीसी सेंसिंग तत्व इनकैप्सुलेशन संरचना के अंदर स्थापित होता है और मापी गई स्थिति के साथ गर्मी का आदान-प्रदान करता है। जब परिवेश का तापमान बदलता है, तो एनटीसी का प्रतिरोध मान तदनुसार बदल जाता है। नियंत्रण सर्किट पूर्व निर्धारित प्रतिरोध-तापमान संबंध के अनुसार संबंधित तापमान संकेत को पढ़ता है।

इसलिए, वास्तविक उत्पाद चयन में न केवल नाममात्र प्रतिरोध मूल्य पर विचार किया जाना चाहिए, बल्कि बी-मूल्य, ऑपरेटिंग तापमान रेंज, थर्मल समय स्थिरांक और सर्किट माप आवश्यकताओं को भी शामिल किया जाना चाहिए।

चयन मार्गदर्शिका

एनटीसी का चयन केवल एक पैरामीटर पर आधारित नहीं होना चाहिए। वास्तविक परिचालन स्थितियों के अनुसार तापमान, प्रतिरोध मान, बी-मान, प्रतिक्रिया समय और एनकैप्सुलेशन प्रकार का एक साथ मूल्यांकन करने की अनुशंसा की जाती है।

परिचालन तापमान

सबसे पहले सेंसर स्थापना स्थिति पर वास्तविक तापमान निर्धारित करें, जिसमें सामान्य ऑपरेटिंग तापमान और संभावित उच्च या निम्न तापमान रेंज शामिल हैं, और फिर मूल्यांकन करें कि मानक मॉडल उपयुक्त है या नहीं।

बी-मूल्य और प्रतिरोध मूल्य

बी-मान और प्रतिरोध मान मिलकर एनटीसी की प्रतिरोध-तापमान विशेषताओं को निर्धारित करते हैं। विभिन्न नियंत्रण सर्किटों में अलग-अलग प्रतिरोध आवश्यकताएं होती हैं, इसलिए मिलान वास्तविक सर्किट और तापमान सीमा के अनुसार किया जाना चाहिए।

प्रतिक्रिया की गति

यदि उपकरण को तापमान परिवर्तन का तुरंत पता लगाने की आवश्यकता है, तो थर्मल समय स्थिरांक पर विशेष ध्यान दिया जाना चाहिए। यदि तापमान परिवर्तन अपेक्षाकृत धीमा है, तो चयन सिस्टम नियंत्रण आवश्यकताओं पर भी आधारित हो सकता है।

एनकैप्सुलेशन प्रकार

यदि उपकरण में नमी, गर्मी स्रोत, यांत्रिक कंपन, सीमित स्थान, या विशेष स्थापना आवश्यकताएं शामिल हैं, तो इनकैप्सुलेशन सामग्री और संरचना की पहले से पुष्टि की जानी चाहिए।

उत्पादन प्रक्रिया

हमारी एनटीसी उत्पादन प्रक्रिया में धातु ऑक्साइड मिश्रण, उच्च तापमान सिंटरिंग, इलेक्ट्रोड चढ़ाना, अनुकूलन और एनकैप्सुलेशन शामिल हैं।

1. सामग्री मिश्रण

मैंगनीज, कोबाल्ट, निकल, तांबा और लौह जैसे धातु ऑक्साइड का उपयोग कच्चे माल के रूप में किया जाता है। सामग्री संरचना डिजाइन के माध्यम से, संबंधित थर्मिस्टर विशेषताओं की नींव स्थापित की जाती है।

2. उच्च तापमान सिंटरिंग

थर्मिस्टर सिरेमिक बॉडी बनाने के लिए मिश्रित सामग्रियों को उच्च तापमान पर सिंटर किया जाता है। यह प्रक्रिया एनटीसी उत्पादों की तापमान संवेदनशीलता विशेषताओं को निर्धारित करती है।

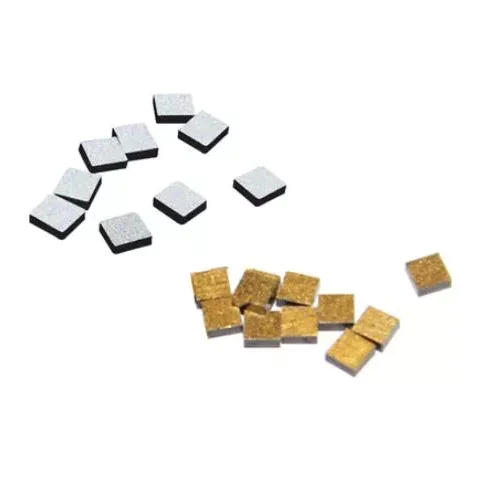

3. इलेक्ट्रोड चढ़ाना

विद्युत कनेक्शन प्रदान करने और स्थिर सिग्नल ट्रांसमिशन बनाए रखने के लिए सिरेमिक बॉडी की सतह पर सोने या चांदी के इलेक्ट्रोड चढ़ाए जाते हैं।

4. अनुकूलन और एनकैप्सुलेशन

विभिन्न अनुप्रयोग आवश्यकताओं के अनुसार, मापदंडों का मिलान किया जाता है और राल, कांच या धातु जैसी एनकैप्सुलेशन विधियों का चयन किया जाता है, जिससे एनटीसी उत्पाद विशिष्ट उपकरण और ऑपरेटिंग वातावरण के लिए अधिक उपयुक्त हो जाते हैं।

आधिकारिक वेबसाइट पर बताई गई अनुकूलित क्षमता लगभग -253°C से 1000°C की व्यापक तापमान सीमा को कवर कर सकती है। परियोजना आवश्यकताओं के अनुसार वास्तविक क्षमता की पुष्टि की जानी चाहिए।

हमें क्यों चुनें

1. न केवल एकल घटकों की आपूर्ति

हम थर्मोइलेक्ट्रिक सामग्री, थर्मोइलेक्ट्रिक कूलर, एनटीसी और तापमान नियंत्रक प्रदान करते हैं, जिससे हमें एनटीसी अनुप्रयोगों को अधिक संपूर्ण थर्मल प्रबंधन प्रणाली परिप्रेक्ष्य से समझने की अनुमति मिलती है।

2. अनुकूलन क्षमता

हमारी तकनीकी प्रणाली सामग्री, घटकों और समाधान डिज़ाइन को कवर करती है, और प्रमुख घटकों के अनुकूलन का समर्थन करती है। उन परियोजनाओं के लिए जहां मानक एनटीसी उत्पाद पूरी तरह से आवश्यकताओं से मेल नहीं खा सकते हैं, तापमान सीमा, प्रतिरोध-तापमान विशेषताओं और इनकैप्सुलेशन विधियों के आधार पर आगे संचार किया जा सकता है।

3. थर्मल प्रबंधन पर दीर्घकालिक फोकस

हमने 10 वर्षों से अधिक समय से उन्नत सेमीकंडक्टर कूलिंग और तापमान सेंसिंग प्रौद्योगिकियों में लगातार निवेश किया है। हमारा व्यवसाय ऑप्टिकल संचार, औद्योगिक चिकित्सा उपकरण, बुद्धिमान ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और वैज्ञानिक अनुसंधान सहित अनुप्रयोगों में विस्तारित हुआ है।

अक्सर पूछे जाने वाले प्रश्न

Q1: पैकेज्ड एनटीसी थर्मिस्टर्स और एनटीसी चिप के बीच क्या अंतर है?

A1: मुख्य अंतर सुरक्षात्मक संरचना है। पैकेज्ड एनटीसी थर्मिस्टर्स थर्मिस्टर चिप को घेरने के लिए राल, कांच या धातु का उपयोग करते हैं, जिससे यह वास्तविक उपकरणों में सीधे एकीकरण के लिए अधिक उपयुक्त हो जाता है। बेयर चिप्स घटक-स्तरीय अनुप्रयोगों पर अधिक केंद्रित हैं।

Q2: शून्य-शक्ति प्रतिरोध की कौन सी सीमा प्रदान की जा सकती है?

A2: सामान्य सीमा 10Ω-10MΩ है। वास्तविक विनिर्देश को एप्लिकेशन सर्किट और तापमान संवेदन आवश्यकताओं के अनुसार निर्धारित करने की आवश्यकता है।

Q3: मानक मॉडल कितना अधिकतम तापमान झेल सकते हैं?

A3: मानक मॉडल आमतौर पर -55°C से +125°C के ऑपरेटिंग तापमान रेंज का समर्थन करते हैं। विशेष तापमान वातावरण के लिए, हमारे पास व्यापक तापमान रेंज के लिए अनुकूलन क्षमता भी है, जिसे विशिष्ट परियोजनाओं के अनुसार पुष्टि करने की आवश्यकता है।

Q4: क्या विभिन्न एनकैप्सुलेशन सामग्रियों का चयन किया जा सकता है?

A4: हाँ. हम रेज़िन, ग्लास और धातु एनकैप्सुलेशन विकल्प प्रदान करते हैं, जिन्हें कार्य वातावरण, स्थापना विधि और उपकरण आवश्यकताओं के अनुसार चुना जा सकता है।

Q5: क्या एनटीसी का उपयोग ऑटोमोटिव बैटरी तापमान का पता लगाने के लिए किया जा सकता है?

A5: हाँ. हमारे उत्पाद ऑटोमोटिव इंजीनियरिंग और बैटरी थर्मल प्रबंधन प्रणालियों में लागू होते हैं और तापमान संवेदन घटकों के रूप में उपयोग किए जा सकते हैं। विशिष्ट मॉडल को बैटरी सिस्टम तापमान सीमा, स्थापना स्थान और सर्किट आवश्यकताओं के अनुसार निर्धारित करने की आवश्यकता है।

Q6: एनटीसी खरीदते समय किन मापदंडों की आवश्यकता होती है?

ए6: हम ऑपरेटिंग तापमान रेंज, लक्ष्य प्रतिरोध मान, बी-वैल्यू, एनकैप्सुलेशन प्रकार, इंस्टॉलेशन स्थान और मात्रा प्रदान करने की सलाह देते हैं। अधिक संपूर्ण जानकारी उचित उत्पाद विशिष्टता निर्धारित करने में मदद करती है।

Q7: क्या अनुकूलित एनटीसी उत्पाद विकसित किए जा सकते हैं?

A7: हाँ. हमारे पास एनटीसी अनुकूलन और एनकैप्सुलेशन क्षमताएं हैं और हम तापमान सीमा, प्रतिरोध-तापमान विशेषताओं और एनकैप्सुलेशन आवश्यकताओं के आधार पर संचार कर सकते हैं। विशेष परियोजनाओं के लिए, पूछताछ के दौरान पूर्ण तकनीकी आवश्यकताओं की सिफारिश की जाती है।
