टीसीबी-एसएस तापमान नियंत्रक अल्ट्रा-कॉम्पैक्ट आकार के साथ और माइक्रो टीईसी के लिए डिज़ाइन किया गया है

एक्स-मेरिटन अल्ट्रा-कॉम्पैक्ट आकार के साथ टीसीबी-एसएस तापमान नियंत्रक का निर्माण करता है और माइक्रो टीईसी अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां बोर्ड स्थान, तापमान स्थिरता और नियंत्रित टीईसी आउटपुट पर एक साथ विचार करने की आवश्यकता होती है। टीसीबी-एसएस एक छोटे नियंत्रण बोर्ड पर तापमान संवेदन और टीईसी ड्राइविंग को एकीकृत करता है, जिससे माइक्रो टीईसी को फीडबैक-आधारित तापमान नियंत्रण लूप के माध्यम से विनियमित किया जा सकता है।

नियंत्रक को सामान्य प्रयोजन तापमान नियंत्रण वास्तुकला के बजाय एक कॉम्पैक्ट बोर्ड प्रारूप के आसपास डिज़ाइन किया गया है। यह डिफ़ॉल्ट तापमान सेंसिंग इनपुट के रूप में 10K NTC सेंसर का उपयोग करता है और 3A के अधिकतम TEC करंट के साथ 4.5V के डिफ़ॉल्ट TEC वोल्टेज का समर्थन करता है, जो बोर्ड को लघु थर्मल प्रबंधन प्रणालियों के लिए उपयुक्त बनाता है।

पैरामीटर

नियंत्रण संरचना

तापमान प्रतिक्रिया

10K NTC तापमान परिवर्तन का पता लगाता है और नियंत्रक को संकेत भेजता है।

पीआईडी ​​नियंत्रण

नियंत्रक मापे गए तापमान की तुलना लक्ष्य मान से करता है और पीआईडी ​​नियंत्रण के माध्यम से माइक्रो टीईसी आउटपुट को नियंत्रित करता है।

सतत ड्राइव

निरंतर आउटपुट केवल साधारण ऑन/ऑफ स्विचिंग पर निर्भर रहने के बजाय ऑपरेशन के दौरान टीईसी ड्राइव को समायोजित करता है।

प्रमुख विशेषताऐं

अल्ट्रा-कॉम्पैक्ट बोर्ड

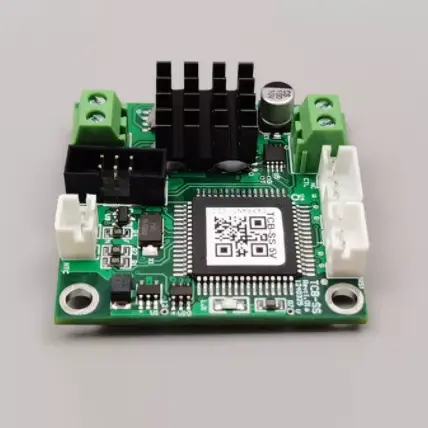

4 सेमी × 4 सेमी × 1.28 सेमी मापने वाला, अल्ट्रा-कॉम्पैक्ट आकार वाला और माइक्रो टीईसी के लिए डिज़ाइन किया गया टीसीबी-एसएस तापमान नियंत्रक सीमित इंस्टॉलेशन स्थान वाले माइक्रो टीईसी सिस्टम के लिए डिज़ाइन किया गया है।

0.01°C तापमान नियंत्रण

नियंत्रक सटीक थर्मल विनियमन के लिए 0.01°C तापमान नियंत्रण सटीकता और 0.01°C सेट तापमान सटीकता प्रदान करता है।

>94% आउटपुट दक्षता

94% से अधिक आउटपुट दक्षता के साथ, नियंत्रक कॉम्पैक्ट तापमान नियंत्रण प्रणालियों में कुशल टीईसी ड्राइविंग प्रदान करता है।

4.5V TEC आउटपुट, 3A मैक्स।

संगत माइक्रो टीईसी अनुप्रयोगों के लिए डिफ़ॉल्ट टीईसी वोल्टेज 4.5V है, अधिकतम टीईसी करंट 3A है।

10K एनटीसी तापमान संवेदन

डिफ़ॉल्ट सेंसर 3950 के बी-वैल्यू के साथ 10के एनटीसी है, जो नियंत्रण लूप के लिए तापमान प्रतिक्रिया प्रदान करता है।

-60°C से +170°C माप

तापमान नियंत्रण माप सीमा -60°C से +170°C है, जबकि निर्दिष्ट नियंत्रण तापमान सीमा -20°C से +100°C है।

एकीकृत सुरक्षा

अंतर्निहित कार्यों में ऑपरेशन के दौरान नियंत्रक और कनेक्टेड टीईसी की निगरानी के लिए ओवरकरंट, ओवरवॉल्टेज, तापमान सीमित करना और टीईसी ओपन/शॉर्ट सर्किट का पता लगाना शामिल है।

अनुकूलता

एकीकरण से पहले, टीईसी विद्युत आवश्यकताओं, एनटीसी विशेषताओं, लक्ष्य तापमान और बोर्ड आपूर्ति को नियंत्रक विनिर्देशों के विरुद्ध जांचा जाना चाहिए।

अनुप्रयोग क्षेत्र

परिशुद्धता ऑप्टिकल मॉड्यूल

अल्ट्रा-कॉम्पैक्ट आकार और माइक्रो टीईसी के लिए डिज़ाइन किया गया टीसीबी-एसएस तापमान नियंत्रक ऑप्टिकल मॉड्यूल के लिए कॉम्पैक्ट तापमान नियंत्रण प्रदान करता है जहां स्थिर थर्मल स्थितियों की आवश्यकता होती है।

लेजर डायोड सिस्टम

यह कॉम्पैक्ट ऑप्टिकल सिस्टम में लेजर डायोड के तापमान को नियंत्रित करने के लिए एक संगत माइक्रो टीईसी चला सकता है।

लघु प्रयोगशाला उपकरण

कॉम्पैक्ट नियंत्रक उन प्रयोगशाला उपकरणों के लिए उपयुक्त है जिन्हें सीमित स्थापना स्थान के भीतर माइक्रो टीईसी-आधारित तापमान विनियमन की आवश्यकता होती है।

पोर्टेबल डायग्नोस्टिक उपकरण

टीसीबी-एसएस कॉम्पैक्ट डायग्नोस्टिक उपकरणों में तापमान नियंत्रण का समर्थन करता है जहां बोर्ड का आकार और थर्मल विनियमन महत्वपूर्ण डिजाइन कारक हैं।

इन्फ्रारेड और सीसीडी सेंसर

तापमान-संवेदनशील अवरक्त डिटेक्टरों और सीसीडी सेंसर के तापमान विनियमन के लिए नियंत्रक को माइक्रो टीईसी सिस्टम के साथ एकीकृत किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: नियंत्रक किस प्रकार के टीईसी के लिए डिज़ाइन किया गया है?

A1: अल्ट्रा-कॉम्पैक्ट आकार और माइक्रो टीईसी के लिए डिज़ाइन किया गया टीसीबी-एसएस तापमान नियंत्रक माइक्रो टीईसी अनुप्रयोगों के लिए डिज़ाइन किया गया है। कनेक्टेड टीईसी को निर्दिष्ट 4.5V डिफ़ॉल्ट टीईसी वोल्टेज और 3ए अधिकतम करंट के विरुद्ध जांचा जाना चाहिए।

Q2: किस एनटीसी सेंसर कॉन्फ़िगरेशन का उपयोग किया जाता है?

ए2: डिफ़ॉल्ट तापमान सेंसिंग कॉन्फ़िगरेशन 3950 के बी-मान के साथ 10के एनटीसी है। परियोजना विनिर्देश के दौरान अन्य सेंसर आवश्यकताओं की पुष्टि की जानी चाहिए।

Q3: माप सीमा और नियंत्रण सीमा के बीच क्या अंतर है?

A3: तापमान नियंत्रण माप सीमा -60°C से +170°C है, जबकि निर्दिष्ट नियंत्रण तापमान सीमा -20°C से +100°C है। माप सीमा तापमान संवेदन क्षमता को इंगित करती है, जबकि नियंत्रण सीमा निर्दिष्ट तापमान विनियमन सीमा को परिभाषित करती है।

Q4: बोर्ड को किस बिजली आपूर्ति की आवश्यकता है?

A4: बोर्ड आपूर्ति वोल्टेज 5V ±10% DC है। सिस्टम को एक उपयुक्त शक्ति स्रोत प्रदान करना चाहिए जो इस निर्दिष्ट इनपुट सीमा के भीतर रहे।

Q5: टीईसी के लिए उपलब्ध अधिकतम करंट क्या है?

A5: अधिकतम निर्दिष्ट TEC करंट 3A है, डिफ़ॉल्ट TEC वोल्टेज 4.5V है। वास्तविक कनेक्टेड टीईसी का चयन उसकी विद्युत आवश्यकताओं और नियंत्रक सीमाओं के अनुसार किया जाना चाहिए।

Q6: नियंत्रक कौन सी तापमान सटीकता प्रदान कर सकता है?

ए6: निर्दिष्ट तापमान नियंत्रण सटीकता 0.01 डिग्री सेल्सियस है, और निर्धारित तापमान सटीकता भी 0.01 डिग्री सेल्सियस के रूप में निर्दिष्ट है।

Q7: कौन से सुरक्षा कार्य शामिल हैं?

A7: नियंत्रक में ओवरकरंट सुरक्षा, ओवरवॉल्टेज सुरक्षा, तापमान सीमित करना और टीईसी ओपन-सर्किट और शॉर्ट-सर्किट का पता लगाना शामिल है।
