कस्टम थर्मोइलेक्ट्रिक कूलर असेंबली: सटीक तापमान नियंत्रण के लिए इंजीनियरिंग गाइड

थर्मोइलेक्ट्रिक कूलर असेंबली क्या हैं और वे कैसे काम करती हैं

एक थर्मोइलेक्ट्रिक कूलर असेंबली सेमीकंडक्टर छर्रों के संग्रह से कहीं अधिक है। यह एक पूर्ण थर्मल प्रबंधन उपप्रणाली है जो थर्मोइलेक्ट्रिक सामग्री, विद्युत इंटरकनेक्ट, सिरेमिक सब्सट्रेट्स, थर्मल इंटरफेस को एकीकृत करता है, और अक्सर इलेक्ट्रॉनिक्स को सटीक रूप से गर्मी को स्थानांतरित करने के लिए डिज़ाइन किए गए पैकेज में नियंत्रित करता है। यह समझना कि ये असेंबली कैसे कार्य करती हैं - और उनके घटक कैसे परस्पर क्रिया करते हैं - अंतरिक्ष-बाधित, कंपन-संवेदनशील, या सटीक-महत्वपूर्ण उपकरणों में थर्मल समाधान निर्दिष्ट करने वाले इंजीनियरों के लिए आवश्यक है।

असेंबली फॉर्म में पेल्टियर प्रभाव

जब दो असमान अर्धचालक सामग्रियों से बने सर्किट के माध्यम से प्रत्यक्ष धारा प्रवाहित होती है, तो एक जंक्शन गर्मी को अवशोषित करता है जबकि दूसरा इसे छोड़ता है। यह प्रतिवर्ती घटना, जिसे पेल्टियर प्रभाव के रूप में जाना जाता है, प्रत्येक थर्मोइलेक्ट्रिक कूलिंग असेंबली का संचालन सिद्धांत बनाती है। वर्तमान दिशा को उलटने से गर्म और ठंडे पक्ष बदल जाते हैं, जिससे एकल असेंबली नियंत्रण आवश्यकता के अनुसार शीतलन या ताप प्रदान करने में सक्षम हो जाती है।

एक व्यावहारिक असेंबली में, दर्जनों से सैकड़ों पी-प्रकार और एन-प्रकार अर्धचालक छर्रों को विद्युत रूप से श्रृंखला में और थर्मल रूप से समानांतर में व्यवस्थित किया जाता है। छर्रों को सिरेमिक सब्सट्रेट्स के बीच सैंडविच किया जाता है जो विद्युत इन्सुलेशन प्रदान करते हुए गर्मी का संचालन करते हैं। धातु के निशान और सोल्डर जोड़ छर्रों को एक सतत सर्किट में जोड़ते हैं। पूर्ण असेंबली आवश्यक शीतलन क्षमता के आधार पर कुछ वर्ग मिलीमीटर जितनी छोटी या कई वर्ग सेंटीमीटर जितनी बड़ी हो सकती है।

सामग्री से लेकर मॉड्यूल से लेकर असेंबली तक

एक सामग्री, एक मॉड्यूल और एक असेंबली के बीच अंतर मायने रखता है। थर्मोइलेक्ट्रिक सामग्री कच्चे अर्धचालक यौगिक हैं - निकाले गए सिल्लियां, स्लाइस, या छर्रों - जो पेल्टियर प्रभाव प्रदर्शित करते हैं। एक मॉड्यूल, जिसे अक्सर टीईसी कहा जाता है, में विद्युत कनेक्शन के साथ सिरेमिक प्लेटों के बीच इकट्ठे किए गए ये छर्रे होते हैं। एक असेंबली एप्लिकेशन-विशिष्ट तत्वों को जोड़ती है: माउंटिंग हार्डवेयर, थर्मल इंटरफ़ेस सामग्री, हीट सिंक, पंखे, तापमान सेंसर, नियंत्रण इलेक्ट्रॉनिक्स, और नमी और संदूषण से बचाने के लिए सीलिंग या एनकैप्सुलेशन।

इस स्तरित प्रगति का मतलब है कि असेंबली स्तर पर प्रदर्शन न केवल थर्मोइलेक्ट्रिक सामग्री के आंतरिक गुणों पर बल्कि एकीकरण के दौरान किए गए प्रत्येक इंटरफ़ेस, संयुक्त और पैकेजिंग निर्णय पर भी निर्भर करता है। खराब थर्मल इंटरफ़ेस के साथ जोड़ी गई एक बेहतर सामग्री एक अनुकूलित असेंबली के साथ एक मामूली सामग्री से कम प्रदर्शन करेगी। यही कारण है कि आपूर्तिकर्ता जो सामग्री विकास और असेंबली उत्पादन दोनों को नियंत्रित करते हैं, वे अलगाव के बजाय अंतिम आवेदन के संदर्भ में प्रदर्शन का मूल्यांकन कर सकते हैं।

आधुनिक असेंबलियों के पीछे मुख्य सामग्री प्रणालियाँ

बिस्मथ टेलुराइड (Bi₂Te₃) और इसके संबंधित मिश्र धातु निकट-कमरे के तापमान वाले थर्मोइलेक्ट्रिक शीतलन के लिए प्रमुख सामग्री प्रणाली बने हुए हैं। इस परिवार के भीतर, Bi₂Te₃-Sb₂Te₃ रचनाएँ व्यापक रूप से P-प्रकार के तत्वों के लिए उपयोग की जाती हैं, जबकि Bi₂Te₃-Bi₂Se₃ रचनाएँ N-प्रकार की भूमिकाएँ निभाती हैं। विशिष्ट संरचना, डोपिंग स्तर और प्रसंस्करण मार्ग विद्युत चालकता, सीबेक गुणांक और थर्मल चालकता निर्धारित करते हैं जो अंततः असेंबली प्रदर्शन को नियंत्रित करते हैं।

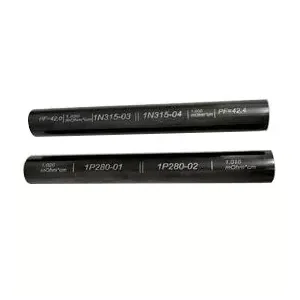

निकाली गई सामग्री और उच्च दबाव विरूपण

उच्च दबाव प्लास्टिक विरूपण एक्सट्रूज़न बेहतर इंटरग्रेनुलर बॉन्डिंग के साथ घने, बनावट वाले थर्मोइलेक्ट्रिक सामग्री का उत्पादन करता है। यह संरचना बाद में काटने और पतला करने के संचालन का समर्थन करती है, जिससे तत्वों को घटक डिजाइन और विनिर्माण स्थितियों के आधार पर 0.2 मिमी तक की मोटाई में संसाधित किया जा सकता है। एक्सट्रूज़न प्रक्रिया से 25 मिमी, 30 मिमी या 35 मिमी के व्यास और 120 मिमी या 240 मिमी की लंबाई वाली सिल्लियां प्राप्त होती हैं, जो विभिन्न स्लाइसिंग और मशीनिंग आवश्यकताओं के लिए लचीलापन प्रदान करती हैं।

इन निकाली गई सामग्रियों के लिए विद्युत चालकता आम तौर पर 870 से 1430 Ω⁻¹·cm⁻¹ तक होती है, एक विंडो जो विभिन्न प्रकार के मॉड्यूल डिज़ाइन और ड्राइव इलेक्ट्रॉनिक्स को समायोजित करती है। अंतिम सामग्री ग्रेड, तत्व ज्यामिति और प्रसंस्करण की स्थिति केवल कैटलॉग विनिर्देशों द्वारा तय किए जाने के बजाय विशिष्ट थर्मोइलेक्ट्रिक कूलर डिजाइन और इसके इच्छित अनुप्रयोग के अनुसार निर्धारित की जाती है।

पतली तत्व क्षमता

पतले थर्मोइलेक्ट्रिक तत्वों का उत्पादन करने की क्षमता का असेंबली डिज़ाइन पर सीधा प्रभाव पड़ता है। पतले तत्व पूरे मॉड्यूल में थर्मल प्रतिरोध को कम करते हैं, प्रतिक्रिया की गति में सुधार करते हैं और अधिक कॉम्पैक्ट फॉर्म कारकों को सक्षम करते हैं। हालाँकि, पतले तत्व यांत्रिक हैंडलिंग, सोल्डरिंग और इंटरफ़ेस स्थिरता पर भी सख्त आवश्यकताएँ लगाते हैं। एक सामग्री संरचना जो प्रसंस्करण के दौरान छिलने और टूटने का प्रतिरोध करती है, इसलिए विश्वसनीय पतली-तत्व असेंबली प्राप्त करने के लिए आवश्यक है।

यांत्रिक और तापीय गुण जो मायने रखते हैं

थर्मोइलेक्ट्रिक सामग्रियों को न केवल विद्युत और थर्मल भार, बल्कि असेंबली, माउंटिंग और थर्मल साइक्लिंग के यांत्रिक तनाव से भी बचना चाहिए। संपीड़न शक्ति, कतरनी शक्ति, लोचदार मापांक, और थर्मल विस्तार व्यवहार सभी प्रभावित करते हैं कि कोई मॉड्यूल हजारों ऑपरेटिंग घंटों में अपनी अखंडता बनाए रखता है या नहीं।

ताकत और लोचदार गुण

पी-प्रकार और एन-प्रकार की सामग्रियां विभिन्न यांत्रिक विशेषताओं का प्रदर्शन करती हैं। एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ सिस्टम में, P-प्रकार की सामग्री आमतौर पर लगभग 54.0 MPa की संपीड़न शक्ति और 16.0 MPa की कतरनी शक्ति दिखाती है, जबकि N-प्रकार की सामग्री 66.0 MPa संपीड़ित और 21.0 MPa कतरनी तक पहुंचती है। यंग के मापांक मान - पी-प्रकार के लिए 47.0 जीपीए और एन-प्रकार के लिए 42.0 जीपीए - कठोरता को इंगित करते हैं जो बढ़ते और थर्मल विस्तार के दौरान तनाव वितरण को नियंत्रित करते हैं।

दोनों प्रकारों के लिए पॉइसन का अनुपात लगभग 0.30 है, जिसका अर्थ है कि अक्षीय संपीड़न एक पूर्वानुमानित अनुपात में पार्श्व विस्तार उत्पन्न करता है। बढ़ते दबाव की गणना करते समय यह जानकारी महत्वपूर्ण है जिसे एक असेंबली सिरेमिक सब्सट्रेट को फ्रैक्चर किए बिना या सेमीकंडक्टर छर्रों को क्रैक किए बिना झेल सकती है।

थर्मल विस्तार का गुणांक

थर्मोइलेक्ट्रिक सामग्री, सोल्डर जोड़ों और सिरेमिक सब्सट्रेट्स के बीच थर्मल विस्तार बेमेल दीर्घकालिक गिरावट का एक प्राथमिक चालक है। थर्मल विस्तार का गुणांक (सीटीई) एक्सट्रूज़न अक्ष के सापेक्ष तापमान और दिशा के साथ बदलता रहता है। -25°C पर, N-प्रकार की सामग्री एक्सट्रूज़न दिशा में 10.2 × 10⁻⁶/K और उसके पार 12.5 × 10⁻⁶/K पर फैलती है, जबकि P-प्रकार की सामग्री क्रमशः 10.6 × 10⁻⁶/K और 10.8 × 10⁻⁶/K दिखाती है। +150°C पर, ये मान N-प्रकार के लिए 15.5 × 10⁻⁶/K और 18.3 × 10⁻⁶/K, और P-प्रकार के लिए 15.8 × 10⁻⁶/K और 19.9 × 10⁻⁶/K तक बढ़ जाते हैं।

ये मान सोल्डर मिश्र धातुओं के चयन, अनुरूप इंटरफेस के डिजाइन और किसी दिए गए असेंबली के लिए स्वीकार्य थर्मल साइक्लिंग रेंज की जानकारी देते हैं। स्टैक में सभी सामग्रियों में सीटीई का मिलान जोड़ों पर कतरनी तनाव को कम करता है और परिचालन जीवन को बढ़ाता है।

सभी उद्योगों में अनुप्रयोग डोमेन

आधुनिक असेंबलियों के कॉम्पैक्ट फॉर्म फैक्टर और सॉलिड-स्टेट ऑपरेशन ने उल्लेखनीय रूप से विविध उद्योगों में इसे अपनाने को प्रेरित किया है। प्रत्येक एप्लिकेशन आकार, बिजली की खपत, तापमान सीमा और पर्यावरण संरक्षण पर अद्वितीय बाधाएं लगाता है, लेकिन चलती भागों की अनुपस्थिति और इलेक्ट्रॉनिक रूप से हीटिंग और कूलिंग के बीच स्विच करने की क्षमता से सभी को लाभ होता है।

फाइबर ऑप्टिक संचार

ऑप्टिकल मॉड्यूल और लेजर घटक तापमान भिन्नता के प्रति संवेदनशील होते हैं क्योंकि उत्सर्जन तरंग दैर्ध्य जंक्शन तापमान के साथ बदलता है। यहां तक ​​कि बहाव की एक डिग्री का एक अंश भी लेजर को उसके निर्दिष्ट चैनल से बाहर धकेल सकता है। थर्मोइलेक्ट्रिक असेंबली स्थानीय तापमान स्थिरीकरण प्रदान करती है जो परिवेश के उतार-चढ़ाव में तरंग दैर्ध्य सटीकता बनाए रखती है, घने तरंग दैर्ध्य-विभाजन मल्टीप्लेक्सिंग और उच्च गति ऑप्टिकल ट्रांसमिशन का समर्थन करती है।

चिकित्सा और औद्योगिक उपकरण

चिकित्सा निदान उपकरण, विश्लेषणात्मक उपकरण और औद्योगिक प्रक्रिया नियंत्रण प्रणालियों को अक्सर कॉम्पैक्ट उपकरण संरचनाओं के भीतर नियंत्रित तापमान स्थितियों की आवश्यकता होती है। उदाहरण के लिए, पॉलीमरेज़ चेन रिएक्शन (पीसीआर) थर्मोसाइक्लर्स, डीएनए को बढ़ाने के लिए तीव्र और सटीक तापमान चक्रण पर निर्भर करते हैं। सॉलिड-स्टेट थर्मोइलेक्ट्रिक तकनीक मल्टी-वेल प्लेटों में एकरूपता बनाए रखते हुए हीटिंग और कूलिंग दरों को सक्षम करती है जो यांत्रिक प्रशीतन से मेल नहीं खा सकती है।

स्मार्ट ऑटोमोटिव इलेक्ट्रॉनिक्स

ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम कॉम्पैक्ट स्थानों और बदलती पर्यावरणीय परिस्थितियों में काम करते हैं। LiDAR सेंसर, कैमरा मॉड्यूल और रडार सिस्टम सभी में ऐसे घटक होते हैं जिनका प्रदर्शन तापमान के साथ बदलता रहता है। थर्मोइलेक्ट्रिक असेंबलियों को उन चयनित घटकों के लिए विकसित किया जा सकता है जहां स्थानीयकृत थर्मल प्रबंधन की आवश्यकता होती है, लेजर डायोड और छवि सेंसर को अत्यधिक अंडर-हुड तापमान उतार-चढ़ाव के खिलाफ कंपन के बिना स्थिर करना जो ऑप्टिकल संरेखण को परेशान करेगा।

उपभोक्ता इलेक्ट्रॉनिक्स

कॉम्पैक्ट इलेक्ट्रॉनिक उत्पादों में अक्सर पारंपरिक शीतलन संरचनाओं के लिए सीमित स्थान होता है। थर्मोइलेक्ट्रिक तकनीक यांत्रिक चलती भागों के बिना स्थानीयकृत तापमान प्रबंधन प्रदान करती है, जो इसे पोर्टेबल शीतलन उपकरणों, उच्च-प्रदर्शन कंप्यूटिंग घटकों और पहनने योग्य थर्मल विनियमन प्रणालियों के लिए उपयुक्त बनाती है। थर्मोइलेक्ट्रिक असेंबलियों का कम ऑपरेटिंग वोल्टेज बैटरी पैक या वाहन विद्युत प्रणालियों से सीधे बिजली की अनुमति देता है।

अनुसंधान और प्रयोगशाला उपकरण

अनुसंधान उपकरण में अक्सर अनुप्रयोग-विशिष्ट तापमान आवश्यकताएँ होती हैं जिन्हें मानक शीतलन समाधान पूरा नहीं कर सकते हैं। थर्मोइलेक्ट्रिक कॉन्फ़िगरेशन को आवश्यक परिचालन स्थितियों और उपकरण संरचना के लिए अनुकूलित किया जा सकता है, चाहे डिटेक्टर सरणी के लिए उप-परिवेशीय शीतलन की आवश्यकता हो, ऑप्टिकल प्रयोगों के लिए स्थिर तापमान नियंत्रण, या सामग्री अनुसंधान के लिए तेजी से थर्मल साइक्लिंग की आवश्यकता हो।

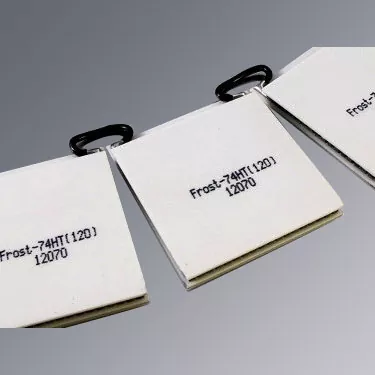

कस्टम असेंबली के लिए डिज़ाइन संबंधी विचार

जब मानक मॉड्यूल एक विशिष्ट थर्मल प्रबंधन आर्किटेक्चर की आवश्यकताओं को पूरा नहीं करते हैं, तो कस्टम असेंबली आवश्यक हो जाती है। डिज़ाइन प्रक्रिया एप्लिकेशन आवश्यकताओं की गहन समीक्षा के साथ शुरू होती है और वॉल्यूम उत्पादन से पहले सामग्री चयन, घटक डिज़ाइन, असेंबली कॉन्फ़िगरेशन और नमूना मूल्यांकन के माध्यम से आगे बढ़ती है। कस्टम असेंबली निर्दिष्ट करने के लिए तकनीकी प्रश्नों के परिभाषित सेट के स्पष्ट उत्तर की आवश्यकता होती है।

टीईसी चयन के लिए आवश्यक जानकारी

जब असेंबली को मौजूदा उपकरण संरचना से मेल खाना चाहिए तो एक ड्राइंग या भौतिक संदर्भ भी मूल्यवान होता है। नई परियोजनाओं के लिए, असेंबली कॉन्फ़िगरेशन को अंतिम रूप देने से पहले तकनीकी आवश्यकताओं की समीक्षा की जाती है, यह सुनिश्चित करते हुए कि सामग्री चयन, घटक ज्यामिति और थर्मल प्रबंधन रणनीति इच्छित परिचालन स्थितियों के साथ संरेखित हैं।

विकास प्रक्रिया प्रवाह

कस्टम विकास आम तौर पर एक संरचित अनुक्रम का अनुसरण करता है जो सामग्री चयन, घटक डिजाइन, असेंबली कॉन्फ़िगरेशन, मूल्यांकन और उत्पादन के माध्यम से आवेदन समीक्षा से चलता है। यह प्रगति बड़े पैमाने पर विनिर्माण के लिए प्रतिबद्ध होने से पहले तकनीकी जोखिमों को पहचानने और संबोधित करने की अनुमति देती है। मौजूदा घटकों के लिए, एक ड्राइंग या भौतिक संदर्भ का उपयोग पुनरुत्पादन या संशोधन के आधार के रूप में किया जा सकता है। नए डिज़ाइनों के लिए, समीक्षा प्रक्रिया उन आवश्यकताओं को स्थापित करती है जो प्रत्येक आगामी निर्णय का मार्गदर्शन करेंगी।

विचार करते समयथर्मोइलेक्ट्रिक कूलर असेंबलियाँएक कस्टम एप्लिकेशन के लिए, इंजीनियरों को यह भी मूल्यांकन करना चाहिए कि उप-परिवेश संचालन की आवश्यकता है या नहीं। 0°C से नीचे का तापमान तब प्राप्त किया जा सकता है जब मॉड्यूल कॉन्फ़िगरेशन, थर्मल लोड, हॉट-साइड स्थितियां और नियंत्रण प्रणाली आवश्यक सीमा के लिए उपयुक्त हों। इन अनुप्रयोगों में संक्षेपण प्रबंधन महत्वपूर्ण हो जाता है, जिसके लिए इन्सुलेशन, सीलिंग या जल निकासी प्रावधानों की आवश्यकता होती है।

गुणवत्ता, उत्पादन और अनुपालन

असेंबली की गुणवत्ता सामग्री की स्थिरता के साथ-साथ सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, विद्युत कनेक्शन, सीलिंग और निरीक्षण के दौरान प्रक्रिया नियंत्रण पर निर्भर करती है। इनमें से किसी भी चरण में खराबी थर्मल प्रदर्शन, विद्युत विश्वसनीयता या दीर्घकालिक स्थिरता से समझौता कर सकती है। इसलिए थर्मोइलेक्ट्रिक असेंबलियों के लिए उत्पादन सुविधाओं में विनिर्माण अनुक्रम के प्रत्येक चरण के लिए विशेष उपकरण शामिल हैं।

उत्पादन क्षमताएँ

• लगातार संयुक्त गुणवत्ता के लिए स्वचालित सोल्डरिंग और रिफ्लो प्रक्रियाएं
• थर्मल इंटरफ़ेस और सीलिंग सामग्री के लिए सटीक वितरण
• पतले-तत्व विन्यास के लिए काटने और पतला करने का कार्य
• नमी संरक्षण के लिए सीलिंग और इलाज प्रणाली
• विद्युत इंटरकनेक्ट के लिए मुद्रण और संबंधित असेंबली संचालन
• शिपमेंट से पहले प्रदर्शन को सत्यापित करने के लिए निरीक्षण और परीक्षण सुविधाएं

मानक और दस्तावेज़ीकरण

ISO 9001:2015 का पालन करने वाली गुणवत्ता प्रबंधन प्रणालियाँ लगातार उत्पादन और निरंतर सुधार के लिए एक रूपरेखा प्रदान करती हैं। लागू उत्पादों और कॉन्फ़िगरेशन के लिए RoHS और REACH अनुपालन जानकारी उपलब्ध है, आपूर्ति की गई सामग्री या असेंबली के अनुसार विशिष्ट दस्तावेज़ीकरण की पुष्टि की गई है। ये मानक विशेष रूप से चिकित्सा, ऑटोमोटिव और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए मायने रखते हैं जहां नियामक आवश्यकताएं सख्त हैं और पता लगाने की क्षमता आवश्यक है।

एक्स-मेरिटनऑप्टिकल, मेडिकल, औद्योगिक, ऑटोमोटिव, इलेक्ट्रॉनिक और अनुसंधान अनुप्रयोगों में थर्मोइलेक्ट्रिक सामग्री विकास, घटक अनुकूलन और असेंबली डिजाइन का समर्थन करता है। एकीकृत दृष्टिकोण अंतिम एप्लिकेशन के संबंध में सामग्री के प्रदर्शन का मूल्यांकन करने की अनुमति देता है, जो ड्राइंग, प्रोटोटाइप या एप्लिकेशन विनिर्देशों के आधार पर मानक आपूर्ति और अनुकूलित समाधान दोनों का समर्थन करता है।
