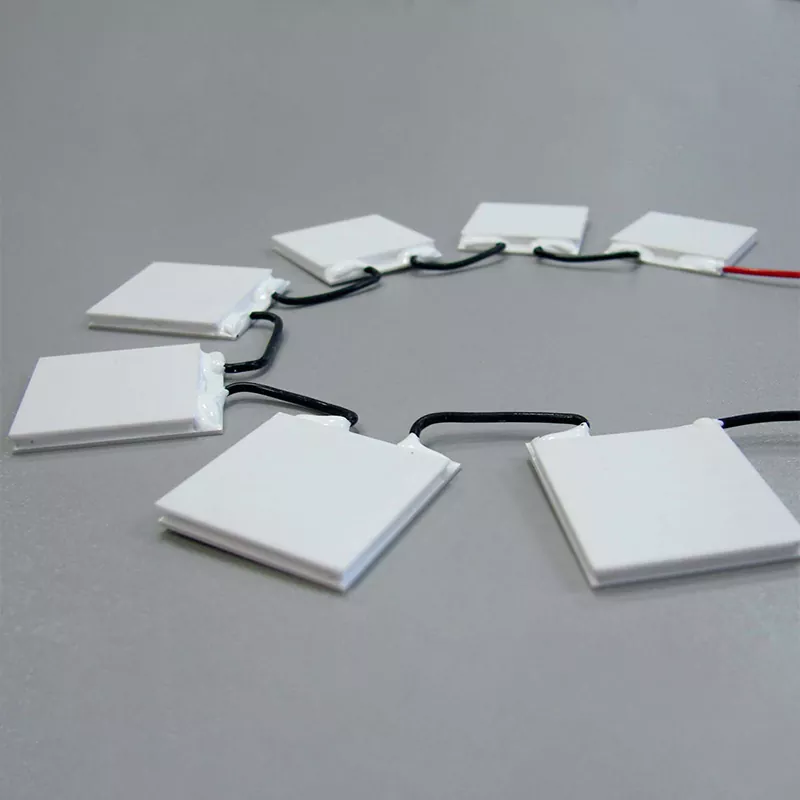

औद्योगिक के लिए उच्च शीतलन क्षमता वाले टीई कूलर

एक्स-मेरिटन औद्योगिक उपकरणों में निरंतर ताप पंपिंग के लिए डिज़ाइन किए गए थर्मोइलेक्ट्रिक कूलर (टीईसी) की आपूर्ति करता है। ये मॉड्यूल पेल्टियर प्रभाव पर काम करते हैं और इनमें कोई कंप्रेसर, रेफ्रिजरेंट या मूविंग पार्ट्स नहीं होते हैं। इनका उपयोग वहां किया जाता है जहां रखरखाव की पहुंच सीमित है, कंपन स्वीकार्य नहीं है, या सटीक तापमान नियंत्रण की आवश्यकता है।

उच्च क्षमता श्रृंखला महत्वपूर्ण ताप भार वाले सिस्टम को लक्षित करती है। विशिष्ट उदाहरणों में लेजर डायोड सरणियाँ, अर्धचालक प्रक्रिया उपकरण और विश्लेषणात्मक उपकरण शामिल हैं जो निरंतर थर्मल आउटपुट उत्पन्न करते हैं।

हम अपनी सुविधा में औद्योगिक अनुप्रयोगों के लिए उच्च शीतलन क्षमता वाले टीई कूलर का निर्माण करते हैं। इसमें थर्मोइलेक्ट्रिक सामग्री की तैयारी, पिंड प्रसंस्करण, पेलेट डाइसिंग, मॉड्यूल असेंबली और अंतिम परीक्षण शामिल है। इन चरणों पर नियंत्रण हमें विशिष्ट परिचालन स्थितियों से मेल खाने के लिए सामग्री संरचना, गोली ज्यामिति और सोल्डर चयन को समायोजित करने की अनुमति देता है।

तकनीकी निर्देश

मानक मॉड्यूल शीतलन क्षमताओं की एक श्रृंखला को कवर करते हैं। नीचे दी गई तालिका सामान्य मापदंडों को सूचीबद्ध करती है। विभिन्न वोल्टेज, आयाम और हॉट-साइड तापमान आवश्यकताओं के लिए कस्टम कॉन्फ़िगरेशन उपलब्ध हैं।

थर्मल परीक्षण स्टेशन का उपयोग करके विशिष्टताओं को बैच आधार पर सत्यापित किया जाता है। अनुरोध पर प्रत्येक शिपमेंट के साथ एक परीक्षण रिपोर्ट प्रदान की जा सकती है।

क्यूमैक्स पर महत्वपूर्ण नोट: क्यूमैक्स को गर्म और ठंडे पक्षों के बीच शून्य तापमान अंतर से मापा जाता है। वास्तविक संचालन में, ठंडा पक्ष हमेशा गर्म पक्ष की तुलना में ठंडा होता है, इसलिए वास्तविक ताप पंपिंग क्षमता कम होती है। उदाहरण के लिए, 200 W Qmax पर रेट किया गया एक मॉड्यूल केवल 80 W निकाल सकता है जब ΔT 30 K है। चयन वास्तविक ऑपरेटिंग बिंदु पर आधारित होना चाहिए, न कि अकेले Qmax संख्या पर।

संरचना और संचालन सिद्धांत

औद्योगिक अनुप्रयोगों के लिए उच्च शीतलन क्षमता वाला टीई कूलर एक ठोस-अवस्था ताप पंप है। प्रत्यक्ष धारा ऊष्मा को ठंडे पक्ष से गर्म पक्ष की ओर ले जाती है। पंप की गई गर्मी और विद्युत इनपुट शक्ति को अस्वीकार करने के लिए गर्म पक्ष को हीट सिंक या ठंडी प्लेट से जोड़ा जाना चाहिए। यदि गर्म पक्ष को प्रभावी ढंग से ठंडा नहीं किया जाता है, तो गर्मी वापस ठंडे पक्ष की ओर प्रवाहित हो जाती है और शुद्ध शीतलन क्षमता कम हो जाती है।

1. सिरेमिक सबस्ट्रेट्स

बाहरी प्लेटें एल्यूमिना या एल्यूमीनियम नाइट्राइड से बनी होती हैं। वे गर्मी का संचालन करते हुए विद्युत इन्सुलेशन प्रदान करते हैं। ताप स्रोत और ताप सिंक के साथ अच्छा तापीय संपर्क सुनिश्चित करने के लिए सतह की समतलता को नियंत्रित किया जाता है। सिरेमिक सतह और माउंटिंग सतह के बीच एक थर्मल इंटरफेस सामग्री (टीआईएम) की सिफारिश की जाती है।

2. सेमीकंडक्टर छर्रों और इलेक्ट्रोड

एन-प्रकार और पी-प्रकार बिस्मथ टेलुराइड छर्रों को तांबे के इलेक्ट्रोड निशान द्वारा श्रृंखला में जोड़ा जाता है। छर्रों की संख्या और आकार मॉड्यूल के वोल्टेज, करंट और शीतलन क्षमता को निर्धारित करते हैं। हम लंबी अवधि के संचालन के दौरान ऑक्सीकरण को रोकने के लिए तांबे के निशान पर बहु-परत चढ़ाना का उपयोग करते हैं।

3. हॉट साइड हीट रिजेक्शन

गर्म पक्ष का तापमान टीईसी प्रदर्शन को प्रभावित करने वाला सबसे महत्वपूर्ण कारक है। गर्म पक्ष के तापमान में प्रत्येक 10°C की वृद्धि आमतौर पर शीतलन क्षमता को 5-10% तक कम कर देती है और अधिकतम प्राप्त करने योग्य ΔT को कम कर देती है। उच्च क्षमता वाले मॉड्यूल के लिए, फोर्स्ड एयर कूलिंग, लिक्विड कूलिंग या हीट पाइप असेंबलियों की सिफारिश की जाती है। कुल ताप अस्वीकृति के 100 W से ऊपर निष्क्रिय हीट सिंक शायद ही कभी पर्याप्त होते हैं।

4. परिधि सील

एक नमी प्रतिरोधी एपॉक्सी सील आंतरिक अर्धचालक सरणी को घेर लेती है। यह सील हेमेटिक सीलिंग प्रदान नहीं करती है, लेकिन यह सामान्य औद्योगिक वातावरण में छर्रों और इलेक्ट्रोडों को संक्षेपण और वायुजनित दूषित पदार्थों से बचाती है। उच्च आर्द्रता, वाशडाउन या बाहरी स्थितियों के लिए, अतिरिक्त इनकैप्सुलेशन की आवश्यकता होती है।

विनिर्माण और गुणवत्ता नियंत्रण

एक्स-मेरिटन इन-हाउस टीईसी मॉड्यूल का उत्पादन करता है। विनिर्माण क्रम है:

थर्मोइलेक्ट्रिक सामग्री पिंड तैयारी

सेमीकंडक्टर छर्रों को बाहर निकालना और काटना

स्वचालित पेलेट प्लेसमेंट और सोल्डरिंग

सिरेमिक सब्सट्रेट धातुकरण

अंतिम संयोजन और विद्युत परीक्षण

प्रत्येक उत्पादन बैच का आंतरिक प्रतिरोध, शीतलन क्षमता और दृश्य दोषों के लिए परीक्षण किया जाता है। ट्रैसेबिलिटी के लिए परीक्षण रिकॉर्ड बनाए रखे जाते हैं। 建议插入工厂实拍 फोटो

परीक्षण के तरीके

वॉल्यूम उत्पादन से पहले ग्राहक के साथ वास्तविक परीक्षण मानकों और स्वीकृति मानदंडों पर सहमति व्यक्त की जाती है। अपनी विशिष्ट आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करें।

प्रमाणपत्र और अनुपालन

निम्नलिखित प्रमाणपत्र और अनुपालन विवरण वर्तमान में अद्यतन किए जा रहे हैं।

● ISO 9001:2015 - गुणवत्ता प्रबंधन प्रणाली

● ISO 14001 - पर्यावरण प्रबंधन प्रणाली

● RoHS अनुपालन

● अनुपालन तक पहुंचें

● सीई मार्किंग (यदि लागू हो)

● यूएल प्रमाणीकरण (यदि लागू हो)

हम अनुरोध पर वैध प्रमाणपत्रों की प्रतियां प्रदान करेंगे। वर्तमान स्थिति की पुष्टि के लिए कृपया हमसे संपर्क करें।

अनुकूलन विकल्प

मानक मॉड्यूल कई औद्योगिक शीतलन कार्यों को कवर करते हैं। उच्च-मात्रा या विशिष्ट परियोजनाओं के लिए, हम निम्नलिखित क्षेत्रों में कस्टम इंजीनियरिंग की पेशकश करते हैं:

● कस्टम पदचिह्न और ऊंचाई

● Th > 150°C के लिए उच्च तापमान सोल्डर और सब्सट्रेट्स

● गहरे तापमान अंतर के लिए मल्टी-स्टेज टीईसी मॉड्यूल

● पहले से स्थापित हीट सिंक या कोल्ड प्लेटें

● एकीकृत तापमान सेंसर (एनटीसी या आरटीडी)

● विशेष लीड तार विन्यास या कनेक्टर

एक विशिष्ट कस्टम प्रोजेक्ट इस प्रक्रिया का अनुसरण करता है:

1. ग्राहक थर्मल लोड, ठंडे पक्ष का तापमान, परिवेश की स्थिति और स्थान की कमी प्रदान करता है।

2. हमारे इंजीनियर आवश्यक मॉड्यूल का अनुकरण करते हैं और एक अनुशंसित कॉन्फ़िगरेशन प्रदान करते हैं।

3. हम ग्राहक सत्यापन के लिए नमूने तैयार करते हैं।

4. मंजूरी मिलने पर, हम बड़े पैमाने पर उत्पादन के लिए आगे बढ़ते हैं।

इंजीनियर एक्स-मेरिटन टीईसी मॉड्यूल क्यों चुनते हैं?

सामान्य लाभों को सूचीबद्ध करने के बजाय, यहां विशिष्ट क्षमताएं हैं जो हमारे मॉड्यूल को अलग करती हैं:

इन-हाउस थर्मोइलेक्ट्रिक सामग्री प्रसंस्करण

हम कच्ची पिंड से तैयार डिवाइस तक की प्रक्रिया को नियंत्रित करते हैं। इसमें सामग्री संरचना, गोली का आकार और डोपिंग स्तर शामिल हैं। अधिकांश टीईसी आपूर्तिकर्ता पूर्व-निर्मित छर्रों या वेफर्स खरीदते हैं और केवल मॉड्यूल असेंबल करते हैं। क्योंकि हम सामग्री को स्वयं संभालते हैं, हम ZT मान को समायोजित कर सकते हैं और विशिष्ट तापमान सीमाओं के लिए अनुकूलित कर सकते हैं।

बैच-स्तरीय प्रदर्शन परीक्षण

प्रत्येक उत्पादन बैच का परीक्षण Qmax, ΔTmax और आंतरिक प्रतिरोध के लिए किया जाता है। परीक्षण रिपोर्ट ग्राहकों के लिए उपलब्ध हैं। यह आपको यह सत्यापित करने की अनुमति देता है कि मॉड्यूल आपके सिस्टम में एकीकृत करने से पहले आपके विनिर्देशों को पूरा करते हैं।

न्यूनतम आदेश दंड के बिना कस्टम इंजीनियरिंग

कई आपूर्तिकर्ताओं को कस्टम आयामों या मापदंडों के लिए बड़े न्यूनतम ऑर्डर की आवश्यकता होती है। हम लचीली उत्पादन शेड्यूलिंग बनाए रखते हैं, इसलिए मध्यम मात्रा वाली कस्टम परियोजनाएं संभव हैं। अपनी आवश्यकता के लिए हमसे संपर्क करें, भले ही अपेक्षित वार्षिक मात्रा केवल कुछ सौ टुकड़े हों।

विनिर्माण टीम के साथ सीधा संवाद

जब आप एक्स-मेरिटन से संपर्क करते हैं, तो आप उन इंजीनियरों से बात करते हैं जिनके पास उत्पादन डेटा और परीक्षण परिणामों तक पहुंच होती है। यह व्यापारिक कंपनियों की आगे-पीछे की प्रवृत्ति को कम करता है और नमूना मूल्यांकन चक्र को छोटा करता है।

विशिष्ट अनुप्रयोग

उच्च शीतलन क्षमता वाले टीईसी मॉड्यूल का उपयोग ऐसे वातावरण में किया जाता है जहां सक्रिय तरल शीतलन व्यावहारिक नहीं है या जहां सटीक तापमान नियंत्रण की आवश्यकता होती है।

औद्योगिक इलेक्ट्रॉनिक्स और दूरसंचार

फाइबर ऑप्टिक सिस्टम में लेजर डायोड और फोटोडिटेक्टरों के लिए कूलिंग

आउटडोर टेलीकॉम कैबिनेट के लिए थर्मल प्रबंधन

पावर एम्पलीफायरों और आरएफ मॉड्यूल के लिए तापमान स्थिरीकरण

सेमीकंडक्टर और लेजर उपकरण

वेफर चक और प्रक्रिया कक्षों को ठंडा करना

लेजर अंकन और सिर काटने के लिए थर्मल नियंत्रण

ऑप्टिकल बेंचों के लिए तापमान स्थिरीकरण

चिकित्सा और विश्लेषणात्मक उपकरण

पीसीआर थर्मल साइक्लर्स और सैंपल ब्लॉक कूलिंग

अभिकर्मक भंडारण डिब्बों के लिए तापमान नियंत्रण

सीसीडी और सीएमओएस छवि सेंसर का ठंडा होना

परिवहन और विशेष उपकरण

स्वायत्त वाहनों में LiDAR सेंसर के लिए कूलिंग

सीट वेंटिलेशन सिस्टम

पोर्टेबल प्रशीतित कंटेनर

टीईसी चयन गाइड

उच्च क्षमता वाली टीईसी निर्दिष्ट करने के लिए, हमसे संपर्क करने से पहले निम्नलिखित जानकारी तैयार करें:

ठंडे पक्ष पर आवश्यक शीतलन भार (वाट में)। यह उस घटक द्वारा उत्पन्न ऊष्मा है जिसे आपको ठंडा करने की आवश्यकता है।

ठंडे पक्ष के तापमान और सहनशीलता को लक्षित करें। उदाहरण के लिए, 25°C ± 0.5°C.

आपके हीट सिंक और परिवेश की स्थितियों के आधार पर आप अधिकतम गर्म पक्ष का तापमान स्वीकार कर सकते हैं।

परिवेश तापमान सीमा जिसमें सिस्टम काम करेगा।

उपलब्ध हीट सिंक प्रकार और थर्मल प्रतिरोध। ज़बरदस्ती हवा, तरल शीतलन, या ताप पाइप।

डीसी वोल्टेज उपलब्ध है और अधिकतम करंट खींचने की अनुमति है।

स्थापना स्थान की कमी: लंबाई, चौड़ाई, ऊंचाई और बढ़ते छेद का पैटर्न।

थर्मल साइक्लिंग आवश्यकताएँ: प्रति दिन कितने चक्र, तापमान में उतार-चढ़ाव, और अपेक्षित जीवनकाल।

पर्यावरणीय स्थितियाँ: नमी, धूल, रासायनिक जोखिम, या बाहरी उपयोग।

एक बार जब आप ये विवरण प्रदान कर देते हैं, तो हम एक विशिष्ट मॉड्यूल की अनुशंसा कर सकते हैं या एक कस्टम समाधान डिज़ाइन कर सकते हैं। हम अनुशंसित ऑपरेटिंग करंट के लिए शीतलन क्षमता बनाम तापमान अंतर दिखाने वाले प्रदर्शन वक्र भी प्रदान करेंगे।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: मैं अपने आवेदन के लिए सही टीईसी का चयन कैसे करूं?

उत्तर: आपको हटाए जाने वाले ताप भार (वाट में), ठंडी वस्तु के लिए अधिकतम अनुमत तापमान, परिवेश का तापमान और गर्म पक्ष पर उपलब्ध ताप सिंक प्रदर्शन को जानने की आवश्यकता है। हमारे इंजीनियरों को ये मूल्य प्रदान करें, और हम एक मॉड्यूल और ऑपरेटिंग करंट की सिफारिश करेंगे।

प्रश्न: क्यूमैक्स और वास्तविक शीतलन क्षमता के बीच क्या अंतर है?

ए: क्यूमैक्स अधिकतम ताप पंपिंग क्षमता है जब गर्म और ठंडे पक्षों के बीच तापमान का अंतर शून्य होता है। वास्तविक संचालन में, तापमान में हमेशा अंतर होता है। ΔT बढ़ने पर वास्तविक शीतलन क्षमता कम हो जाती है। हमारे डेटाशीट में विभिन्न ऑपरेटिंग धाराओं के लिए प्रदर्शन वक्र शामिल हैं।

प्रश्न: यदि गर्म पक्ष बहुत अधिक गर्म हो जाए तो क्या टीईसी विफल हो सकता है?

उत्तर: हाँ. प्रत्येक मॉड्यूल के लिए अधिकतम गर्म पक्ष का तापमान निर्दिष्ट किया गया है। इस तापमान से अधिक होने पर सोल्डर जोड़ खराब हो सकते हैं और मॉड्यूल का जीवन कम हो सकता है। हमेशा हॉट साइड हीट सिंक को डिज़ाइन करें ताकि Th सबसे खराब स्थिति वाली परिवेशीय परिस्थितियों में रेटेड सीमा के भीतर रहे।

प्रश्न: टीईसी मॉड्यूल कितने समय तक चलते हैं?

उत्तर: टीईसी मॉड्यूल में कोई गतिशील भाग नहीं होता है, इसलिए यांत्रिक घिसाव कोई कारक नहीं है। हालाँकि, थर्मल साइकलिंग सोल्डर जोड़ों पर तनाव का कारण बनती है और अंततः आंतरिक प्रतिरोध को बढ़ा सकती है। चयनित उच्च क्षमता वाले डिज़ाइनों का मूल्यांकन थर्मल साइक्लिंग परीक्षणों के माध्यम से किया गया है। वास्तविक चक्र जीवन तापमान सीमा, वर्तमान, रैंप दर, बढ़ते तनाव और ऑपरेटिंग आर्द्रता पर निर्भर करता है। योग्य परियोजनाओं के लिए परीक्षण डेटा प्रदान किया जा सकता है।

प्रश्न: क्या आप परीक्षण डेटा या विश्वसनीयता रिपोर्ट प्रदान करते हैं?

उत्तर: हाँ. प्रत्येक उत्पादन बैच के लिए, हम परीक्षण किए गए मापदंडों का सारांश प्रदान कर सकते हैं। बड़े ऑर्डर के लिए, हम सहमत प्रोटोकॉल के अनुसार थर्मल साइक्लिंग, उच्च तापमान भंडारण और आर्द्रता जोखिम जैसे अतिरिक्त विश्वसनीयता परीक्षण कर सकते हैं।

प्रश्न: क्या एपॉक्सी सील जलरोधक है?

उ: नहीं। मानक एपॉक्सी सील नमी प्रतिरोधी है लेकिन वायुरोधी नहीं है। उच्च आर्द्रता, संक्षेपण, या सीधे पानी के संपर्क वाले अनुप्रयोगों के लिए, अतिरिक्त इनकैप्सुलेशन या एक कस्टम हाउसिंग की आवश्यकता होती है।
