फाइबर ऑप्टिक संचार, चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, प्रयोगशाला उपकरणों और अन्य सटीक प्रणालियों में अनुप्रयोगों के लिए, टीईसी कॉन्फ़िगरेशन की पसंद सीधे शीतलन प्रदर्शन और समग्र सिस्टम दक्षता को प्रभावित कर सकती है। एक्स-मेरिटन श्रृंखला, समानांतर और मिश्रित श्रृंखला-समानांतर कॉन्फ़िगरेशन के साथ-साथ ग्राहक चित्र, नमूने और एप्लिकेशन स्थितियों के आसपास विकसित अनुकूलित समाधानों का समर्थन करता है।
थर्मोइलेक्ट्रिक शीतलन प्रणाली में हमेशा एक-मॉड्यूल समाधान नहीं होता है। जब आवश्यक शीतलन क्षमता बढ़ जाती है या उपलब्ध बिजली आपूर्ति और स्थापना स्थान की अधिक मांग हो जाती है, तो कई टीई कूलरों को एक साथ काम करने की आवश्यकता हो सकती है।
जिस तरह से इन कूलरों को व्यवस्थित किया जाता है वह सिस्टम डिज़ाइन का एक महत्वपूर्ण हिस्सा बन जाता है।

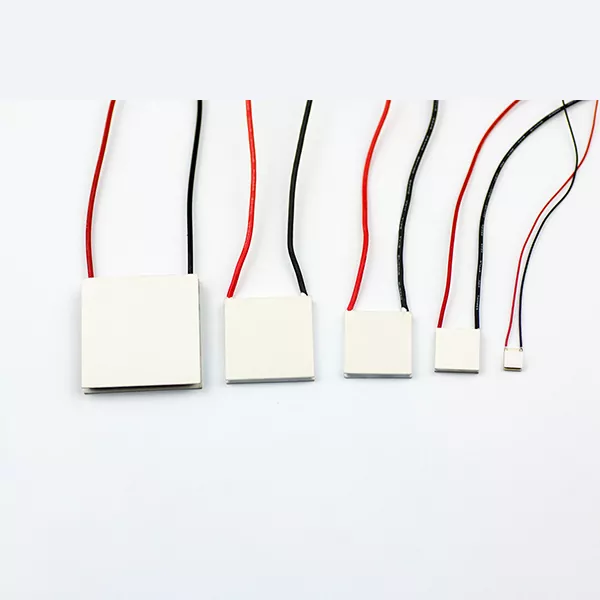

विशेष अनुप्रयोगों के लिए सीरियल या समानांतर कनेक्शन वाले एक्स-मेरिटन जनरल टीई कूलर को श्रृंखला या समानांतर में कॉन्फ़िगर किया जा सकता है, जिससे इंजीनियरों को आवश्यक गर्मी हस्तांतरण प्रदर्शन, प्रवाह की स्थिति, दबाव ड्रॉप और सिस्टम क्षमता के अनुसार उपयुक्त व्यवस्था का चयन करने की अनुमति मिलती है। अधिक जटिल आवश्यकताओं वाले अनुप्रयोगों के लिए, मिश्रित कॉन्फ़िगरेशन पर भी विचार किया जा सकता है।
टीईसी मॉड्यूल को एक पृथक घटक के रूप में मानने के बजाय, एक्स-मेरिटन यह देखता है कि कूलर संपूर्ण थर्मल प्रबंधन प्रणाली के भीतर कैसे काम करता है।
श्रृंखला और समानांतर विन्यास के बीच का अंतर मुख्य रूप से इस बात से संबंधित है कि शीतलन प्रणाली प्रवाह को कैसे संभालती है और थर्मल लोड को कैसे वितरित करती है।
एक श्रृंखला व्यवस्था के साथ, शीतलन माध्यम एक के बाद एक टीई कूलर से होकर गुजरता है। यह अपेक्षाकृत संकेंद्रित प्रवाह पथ बनाता है और शीतलन चैनलों के माध्यम से उच्च प्रवाह वेग प्रदान कर सकता है।
यह कॉन्फ़िगरेशन तब उपयोगी हो सकता है जब एप्लिकेशन में नियंत्रित प्रवाह दर होती है और एक कॉम्पैक्ट सिस्टम के भीतर प्रभावी गर्मी हस्तांतरण की आवश्यकता होती है। सतत प्रवाह पथ भी प्रवाह वितरण को अपेक्षाकृत सरल बनाता है।
व्यापार-बंद दबाव ड्रॉप है। जैसे-जैसे अधिक कूलर क्रम से जुड़े होते हैं, कुल प्रवाह प्रतिरोध बढ़ता है। उच्च प्रवाह दर की आवश्यकता वाली प्रणालियों के लिए, इसके परिणामस्वरूप अधिक पंपिंग आवश्यकताएं और उच्च ऊर्जा खपत हो सकती है।
एक समानांतर व्यवस्था में, प्रवाह को प्रत्येक कूलर से क्रमिक रूप से गुजरने के बजाय कई टीई कूलरों के बीच विभाजित किया जाता है।
यह प्रत्येक शाखा के प्रवाह पथ को कम करता है और समग्र दबाव ड्रॉप को कम करने में मदद कर सकता है। यह समानांतर विन्यास को विशेष रूप से तब उपयोगी बनाता है जब सिस्टम को बड़ी प्रवाह दर की आवश्यकता होती है या जब पंपिंग ऊर्जा को कम करना एक महत्वपूर्ण विचार है।
मुख्य चुनौती प्रवाह वितरण है। यदि शाखाएं ठीक से डिज़ाइन नहीं की गई हैं, तो अलग-अलग कूलरों को अलग-अलग प्रवाह दर प्राप्त हो सकती है, जो थर्मल प्रदर्शन की स्थिरता को प्रभावित कर सकती है।
इस कारण से, श्रृंखला और समानांतर के बीच का चयन केवल शीतलन क्षमता पर आधारित नहीं होना चाहिए। हाइड्रोलिक स्थितियों और संपूर्ण सिस्टम डिज़ाइन पर भी विचार करने की आवश्यकता है।
|
विन्यास |
प्रवाह पथ |
ऊष्मा अंतरण विशेषताएँ |
दबाव में गिरावट |
विशिष्ट आवश्यकता |
|
शृंखला |
शीतलन माध्यम प्रत्येक कूलर से क्रमिक रूप से गुजरता है |
उच्च प्रवाह वेग प्रभावी गर्मी हस्तांतरण का समर्थन कर सकता है |
जैसे-जैसे अधिक मॉड्यूल जुड़े होते हैं, बढ़ता जाता है |
नियंत्रित-प्रवाह और कॉम्पैक्ट थर्मल सिस्टम |
|
समानांतर |
प्रवाह को कई कूलरों के बीच विभाजित किया गया है |
प्रदर्शन संतुलित प्रवाह वितरण पर निर्भर करता है |
आम तौर पर समतुल्य श्रृंखला व्यवस्था से कम |
उच्च-प्रवाह और बड़ी तापीय प्रबंधन प्रणालियाँ |
|
मिश्रित श्रृंखला-समानांतर |
अनुक्रमिक और विभाजित प्रवाह पथों का संयोजन |
गर्मी हस्तांतरण और प्रवाह आवश्यकताओं को संतुलित कर सकता है |
सिस्टम डिज़ाइन के अनुसार अनुकूलित किया जा सकता है |
जटिल या अत्यधिक अनुकूलित प्रणालियाँ |
फाइबर ऑप्टिक संचार उपकरण में, विशेष अनुप्रयोगों के लिए सीरियल या समानांतर कनेक्शन वाले हमारे सामान्य टीई कूलर का उपयोग किया जा सकता है जहां ऑप्टिकल घटकों और लेजर-संबंधित उपकरणों के लिए तापमान स्थिरता महत्वपूर्ण है। इन प्रणालियों में, पारंपरिक प्रशीतन क्षमता की तुलना में कॉम्पैक्ट आयाम और सटीक थर्मल नियंत्रण अक्सर अधिक महत्वपूर्ण होते हैं।
चिकित्सा और औद्योगिक उपकरणों के लिए, टीईसी कूलिंग तापमान-संवेदनशील घटकों और सटीक उपकरणों के लिए स्थानीय तापमान नियंत्रण प्रदान कर सकता है। कॉन्फ़िगरेशन को अनुकूलित करने की क्षमता विशेष रूप से तब उपयोगी होती है जब उपलब्ध इंस्टॉलेशन स्थान सीमित हो।
यही सिद्धांत ऑटोमोटिव इलेक्ट्रॉनिक्स और LiDAR-संबंधित उपकरणों पर लागू होता है, जहां इलेक्ट्रॉनिक और ऑप्टिकल घटकों को एक कॉम्पैक्ट सिस्टम के भीतर स्थिर ऑपरेटिंग तापमान की आवश्यकता हो सकती है। प्रयोगशाला और अनुसंधान उपकरणों के लिए, टीईसी तकनीक नियंत्रित और स्थानीयकृत तापमान प्रबंधन के लिए एक और व्यावहारिक दृष्टिकोण प्रदान करती है।
कुछ थर्मल प्रबंधन प्रणालियों को मानक टीईसी मॉड्यूल के साथ ठीक से संबोधित नहीं किया जा सकता है।
एक्स-मेरिटन आवश्यक टीई कूलर कॉन्फ़िगरेशन का मूल्यांकन करने के लिए ग्राहक चित्र, नमूने या एप्लिकेशन विनिर्देशों से काम कर सकता है। प्रोजेक्ट के आधार पर, समाधान एक श्रृंखला व्यवस्था, एक समानांतर व्यवस्था या दोनों के संयोजन का उपयोग कर सकता है।
विकास चरण के दौरान, शीतलन क्षमता, परिचालन की स्थिति, मॉड्यूल आयाम, प्रवाह आवश्यकताओं और स्थापना सीमाओं जैसे कारकों पर एक साथ विचार किया जा सकता है। कॉन्फ़िगरेशन की पुष्टि होने के बाद, वॉल्यूम उत्पादन में जाने से पहले ग्राहक मूल्यांकन के लिए नमूने तैयार किए जा सकते हैं।
यह दृष्टिकोण विशेष रूप से ओईएम परियोजनाओं और विशेष थर्मल प्रबंधन प्रणाली विकसित करने वाले उपकरण निर्माताओं के लिए उपयुक्त है।
एक श्रृंखला कॉन्फ़िगरेशन क्रमिक रूप से कई टीई कूलर के माध्यम से शीतलन माध्यम भेजता है, जबकि एक समानांतर कॉन्फ़िगरेशन विभिन्न कूलर के बीच प्रवाह को विभाजित करता है। श्रृंखला व्यवस्था अधिक संकेंद्रित प्रवाह पथ प्रदान कर सकती है लेकिन उच्च दबाव ड्रॉप उत्पन्न कर सकती है। समानांतर व्यवस्था आम तौर पर प्रवाह प्रतिरोध को कम करती है लेकिन उचित प्रवाह संतुलन की आवश्यकता होती है।
जब सिस्टम को गर्मी हस्तांतरण प्रदर्शन, प्रवाह दर और दबाव ड्रॉप को संतुलित करने की आवश्यकता होती है तो मिश्रित कॉन्फ़िगरेशन पर विचार किया जा सकता है। समानांतर और श्रृंखला अनुभागों को मिलाकर, समग्र शीतलन प्रणाली को जटिल परिचालन स्थितियों के लिए अधिक सटीक रूप से अनुकूलित किया जा सकता है।
हाँ। एक्स-मेरिटन ग्राहक चित्र, नमूने और एप्लिकेशन आवश्यकताओं के आधार पर टीई कूलर कॉन्फ़िगरेशन विकसित कर सकता है, जिसमें विशिष्ट आयामों या श्रृंखला-समानांतर व्यवस्था की आवश्यकता वाली परियोजनाएं शामिल हैं।
शीतलन आवश्यकताएँ, ऑपरेटिंग तापमान, आवश्यक तापमान अंतर, वोल्टेज, करंट, प्रवाह की स्थिति, स्थापना स्थान और गर्मी अपव्यय की स्थिति उपयोगी शुरुआती बिंदु हैं। अधिक विस्तृत एप्लिकेशन जानकारी एक्स-मेरिटन को कॉन्फ़िगरेशन का अधिक सटीक मूल्यांकन करने की अनुमति देती है।
हाँ। थर्मोइलेक्ट्रिक कूलिंग ऑप्टिकल और इलेक्ट्रॉनिक घटकों के स्थानीयकृत और स्थिर तापमान नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। एक्स-मेरिटन के समाधानों को विशिष्ट स्थान और थर्मल आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
