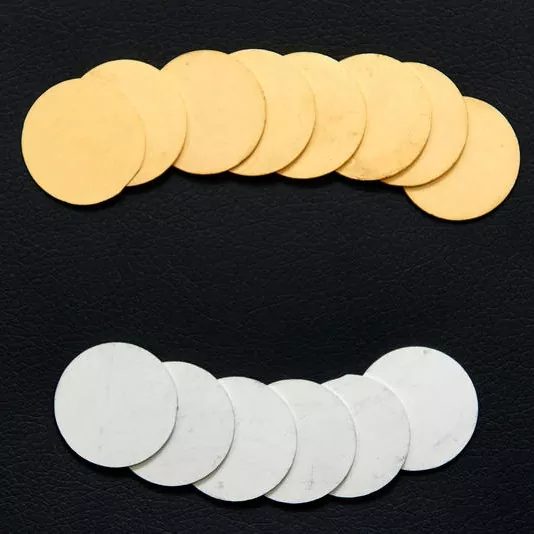

थर्मोइलेक्ट्रिक कूलर (टीईसी) असेंबली के दौरान इंटरफेशियल डिग्रेडेशन और सोल्डर डिफ्यूजन मुद्दों को संबोधित करने के लिए डिज़ाइन किया गया, एक्स-मेरिटनप्रसार बाधाओं के साथ स्लाइसउन्नत थर्मल प्रबंधन के लिए अत्यधिक स्थिर, असेंबली-तैयार घटक प्रदान करें। Bi₂Te₃-Sb₂Te₃ सब्सट्रेट और सोल्डरेबल सतह के बीच एक सटीक निकल-आधारित अवरोध पेश करके, ये स्लाइस प्रभावी ढंग से मौलिक प्रवासन को कम करते हैं, बार-बार थर्मल चक्रों के माध्यम से विद्युत प्रतिरोध और यांत्रिक शक्ति को स्थिर करते हैं।
यह पृष्ठ टीईसी विनिर्माण में उपयोग किए जाने वाले प्रसार बाधा स्लाइस के लिए कार्य संरचना, तकनीकी विशिष्टताओं, चढ़ाना विकल्प, चयन मार्गदर्शन और अनुकूलन दायरे को कवर करता है। यदि आप आपूर्तिकर्ताओं की तुलना कर रहे हैं,हमारी इंजीनियरिंग टीम से संपर्क करेंआपकी असेंबली प्रक्रिया के लिए बाधा संरचना और आयामों की पुष्टि करने के लिए।
डिफ्यूजन बैरियर वाले स्लाइस एक सुरक्षात्मक धातुकरण संरचना के साथ पूर्व-संसाधित थर्मोइलेक्ट्रिक सामग्री स्लाइस हैं जो टीईसी असेंबली के दौरान उपयोग किए जाने वाले थर्मोइलेक्ट्रिक सब्सट्रेट और सोल्डर के बीच बातचीत को नियंत्रित करने के लिए डिज़ाइन किए गए हैं।
आधार सामग्री एक एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ थर्मोइलेक्ट्रिक पिंड है। सटीक प्रसंस्करण के बाद, थर्मोइलेक्ट्रिक सामग्री और बाहरी सोल्डरेबल परत के बीच एक निकल-आधारित प्रसार अवरोध लगाया जाता है। यह एक नियंत्रित इंटरफ़ेस बनाता है जो सोल्डरिंग और उसके बाद थर्मल साइक्लिंग के दौरान अवांछित तत्व प्रवासन और इंटरफ़ेशियल प्रतिक्रियाओं को सीमित करने में मदद करता है।
अवरोध विशेष रूप से महत्वपूर्ण है क्योंकि थर्मोइलेक्ट्रिक सामग्री और सोल्डर में विभिन्न रासायनिक और भौतिक गुण होते हैं। बार-बार गर्म करने और ठंडा करने के दौरान, इंटरफ़ेस पर अनियंत्रित संपर्क विद्युत प्रतिरोध में परिवर्तन, यांत्रिक गिरावट, या सोल्डर जोड़ की गिरावट में योगदान कर सकता है।
ये स्लाइस व्यापक के हैंथर्मोइलेक्ट्रिक सामग्रीउत्पाद परिवार और आम तौर पर एक साथ उपयोग किया जाता हैथर्मोइलेक्ट्रिक कूलर, थर्मोइलेक्ट्रिक कूलर असेंबलियाँऔरतापमान नियंत्रकसंपूर्ण थर्मल प्रबंधन प्रणालियों में।
कोर मेटलाइज़ेशन संरचना Bi₂Te₃-Sb₂Te₃ सब्सट्रेट और सोल्डरेबल बाहरी परत के बीच निकल-आधारित प्रसार अवरोध का उपयोग करती है।
यह मध्यवर्ती परत थर्मोइलेक्ट्रिक सामग्री की ओर सोल्डर घटकों की गति को नियंत्रित करने में मदद करती है और टीईसी असेंबली के लिए अधिक स्थिर इंटरफ़ेस प्रदान करती है। इच्छित सोल्डरिंग प्रक्रिया और ऑपरेटिंग वातावरण के अनुसार एक बहु-परत कॉन्फ़िगरेशन का चयन किया जा सकता है।
एकल सतह कोटिंग पर निर्भर रहने के बजाय, एक्स-मेरिटन बहु-परत धातुकरण संरचनाएं प्रदान कर सकता है जिसमें विभिन्न परतें अलग-अलग कार्य करती हैं।
आंतरिक बाधा परत सामग्री पृथक्करण और प्रसार नियंत्रण पर केंद्रित है, जबकि बाहरी टांका लगाने योग्य परत को जुड़ने की प्रक्रिया के अनुसार चुना जाता है।
इलेक्ट्रोलेस टिन प्लेटिंग लगभग 7 ± 2 μm पर उपलब्ध है।
टिन की सतह पारंपरिक सोल्डरिंग प्रक्रियाओं के लिए अच्छा सोल्डर संबंध प्रदान करती है और इसका उपयोग ग्राहक की असेंबली प्रक्रिया के आधार पर सीसा और सीसा रहित सोल्डर सिस्टम दोनों के साथ किया जा सकता है।
यह कॉन्फ़िगरेशन आम तौर पर तब उपयुक्त होता है जब मानक टीईसी उत्पादन के लिए प्राथमिक आवश्यकता एक व्यावहारिक सोल्डरेबल सतह होती है।
पतली सोने की फिनिश की आवश्यकता वाले अनुप्रयोगों के लिए, एक्स-मेरिटन 0.2 माइक्रोन से कम की एयू मोटाई के साथ इलेक्ट्रोलेस सोना चढ़ाना प्रदान करता है।
सोना अच्छे ऑक्सीकरण प्रतिरोध के साथ एक सतह प्रदान करता है और इसे AuSn सोल्डर का उपयोग करने वाले या जहां नियंत्रित सतह विशेषताओं की आवश्यकता होती है, वहां अनुप्रयोगों के लिए विचार किया जा सकता है।
एक्स-मेरिटन की पेटेंटेड "एच" तकनीक मल्टी-लेयर बैरियर संरचना में लगभग 150 माइक्रोन एल्यूमीनियम परत को शामिल करती है।
यह कॉन्फ़िगरेशन मांग वाले तापमान परिवर्तन के संपर्क में आने वाले अनुप्रयोगों के लिए है। धातुकरण संरचना में एक अतिरिक्त एल्यूमीनियम परत को शामिल करके, डिज़ाइन बार-बार थर्मल विस्तार और संकुचन से जुड़े तनाव को संबोधित करता है।
इस विकल्प का मूल्यांकन एयरोस्पेस, भारी औद्योगिक और अन्य टीईसी अनुप्रयोगों के लिए किया जा सकता है जहां थर्मल साइक्लिंग एक महत्वपूर्ण डिजाइन विचार है।
थर्मोइलेक्ट्रिक सामग्री को ग्राहक के चित्र के अनुसार पीसकर काटा जा सकता है। निर्दिष्ट काटने की सटीकता लगभग ±15 μm है, जबकि न्यूनतम स्लाइस मोटाई 0.3 मिमी है।
पूर्व-संसाधित स्लाइस टीईसी निर्माताओं द्वारा आवश्यक सामग्री तैयारी की मात्रा को कम कर सकते हैं और बाद के असेंबली संचालन की आवश्यकताओं के करीब आयाम प्रदान कर सकते हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| मूलभूत सामग्री | एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ सिल्लियां |
| न्यूनतम स्लाइस मोटाई | ≥ 0.3 मिमी |
| मोटाई | ग्राहक के ड्राइंग के अनुसार अनुकूलन योग्य |
| काटने की परिशुद्धता | ±15 μm |
| प्रसार बाधा | निकल-आधारित बहु-परत संरचना |
| इलेक्ट्रोलेस टिन चढ़ाना | 7 ± 2 माइक्रोमीटर |
| इलेक्ट्रोलेस सोना चढ़ाना | <0.2 μm ऑउ |
| "एच" प्रौद्योगिकी | लगभग 150 μm अल अवरोधक परत |
| पीसना और काटना | ड्राइंग के अनुसार उपलब्ध है |
| धातुकरण विन्यास | एप्लिकेशन के अनुसार अनुकूलन योग्य |
| आवेदन | थर्मोइलेक्ट्रिक कूलिंग और टीईसी विनिर्माण |
अंतिम टीईसी डिजाइन और असेंबली प्रक्रिया के अनुसार आयामी सहनशीलता, धातुकरण संरचना और चढ़ाना विनिर्देशों की पुष्टि की जानी चाहिए। अपना चित्र यहां भेजेंहमारे बिक्री इंजीनियरव्यवहार्यता समीक्षा के लिए.
मानक सब्सट्रेट एक एक्सट्रूडेड Bi₂Te₃-Sb₂Te₃ थर्मोइलेक्ट्रिक सामग्री है। आवश्यक थर्मोइलेक्ट्रिक संरचना, सामग्री आयाम, स्लाइस मोटाई और इच्छित टीईसी परिचालन स्थितियों की पुष्टि करके प्रारंभ करें।
पारंपरिक टीईसी असेंबली के लिए, एक निकल-आधारित प्रसार अवरोध थर्मोइलेक्ट्रिक सब्सट्रेट और सोल्डरेबल सतह के बीच अलगाव प्रदान कर सकता है।
यदि एप्लिकेशन में महत्वपूर्ण तापमान चक्रण शामिल है, तो अधिक जटिल बहु-परत कॉन्फ़िगरेशन का मूल्यांकन किया जा सकता है। आवश्यक संरचना वास्तविक थर्मल प्रोफ़ाइल और मॉड्यूल निर्माण के अनुसार निर्धारित की जानी चाहिए।
इलेक्ट्रोलेस टिन आम तौर पर तब उपयुक्त होता है जब पारंपरिक सोल्डरिंग का उपयोग किया जाता है, सीसा रहित सोल्डर की आवश्यकता होती है, अपेक्षाकृत मोटी सोल्डर योग्य सतह को प्राथमिकता दी जाती है, या उत्पादन लागत एक महत्वपूर्ण विचार है।
जब AuSn सोल्डरिंग की आवश्यकता होती है, सतह के ऑक्सीकरण को नियंत्रित करने की आवश्यकता होती है, पतली सोने की फिनिश को प्राथमिकता दी जाती है, या अनुप्रयोग के लिए विशिष्ट सतह या विद्युत विशेषताओं की आवश्यकता होती है, तो इलेक्ट्रोलेस सोने पर विचार किया जा सकता है।
धातुकरण विन्यास का चयन करते समय तापमान चक्रों की संख्या और गंभीरता पर विचार किया जाना चाहिए। गर्म और ठंडी स्थितियों के बीच बार-बार बदलाव वाले अनुप्रयोगों के लिए थर्मल विस्तार, इंटरफ़ेस तनाव और बाधा-परत अखंडता पर अतिरिक्त विचार की आवश्यकता हो सकती है।
इन अनुप्रयोगों के लिए, एक्स-मेरिटन की पेटेंट वाली "एच" तकनीक का वैकल्पिक कॉन्फ़िगरेशन के रूप में मूल्यांकन किया जा सकता है।
तकनीकी ड्राइंग पर आवश्यक स्लाइस मोटाई, लंबाई, चौड़ाई, सहनशीलता और सतह की आवश्यकताएं प्रदान करें। लगभग ±15 माइक्रोन की निर्दिष्ट कटिंग परिशुद्धता उन ग्राहकों का समर्थन कर सकती है जिन्हें डाउनस्ट्रीम टीईसी असेंबली और स्वचालित हैंडलिंग के लिए नियंत्रित आयामों की आवश्यकता होती है।
एक्स-मेरिटन सेमीकंडक्टर कूलिंग और थर्मोइलेक्ट्रिक तकनीक पर ध्यान केंद्रित करता है, जिसमें थर्मोइलेक्ट्रिक सामग्री विकास, घटक अनुकूलन, गर्मी अपव्यय समाधान डिजाइन और प्रक्रिया चयन समर्थन शामिल है।
विभिन्न टीईसी डिज़ाइनों के लिए अलग-अलग स्लाइस आयाम, मोटाई, सतह खत्म और धातुकरण संरचनाओं की आवश्यकता हो सकती है। एक्स-मेरिटन ग्राहक के चित्र और तकनीकी विशिष्टताओं के अनुसार सामग्री को संसाधित कर सकता है।
आपूर्ति की गई सामग्री थर्मोइलेक्ट्रिक मॉड्यूल विकास और विनिर्माण में शामिल ग्राहकों के लिए है। सटीक पीसने, काटने और धातुकरण से असेंबली से पहले आवश्यक तैयारी चरणों की संख्या को कम करने में मदद मिल सकती है।
एक्स-मेरिटन के थर्मोइलेक्ट्रिक समाधान फाइबर-ऑप्टिक संचार, औद्योगिक और चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और अनुसंधान संस्थानों सहित अनुप्रयोगों की सेवा प्रदान करते हैं। कंपनी अनुकूलित घटक विकास सहित नियंत्रित अर्धचालक शीतलन और सटीक तापमान प्रबंधन की आवश्यकता वाले अनुप्रयोगों के लिए तकनीकी सहायता प्रदान करती है। आप हमारी पृष्ठभूमि की समीक्षा कर सकते हैंकंपनी प्रोफाइल पेजया पूरा अन्वेषण करेंउत्पाद रेंज.
डिफ्यूजन बैरियर स्लाइस संपूर्ण थर्मोइलेक्ट्रिक सिस्टम का एक तत्व हैं। आपके प्रोजेक्ट के आधार पर, निम्नलिखित उत्पाद शृंखलाएँ भी प्रासंगिक हो सकती हैं:
आधार Bi₂Te₃-Sb₂Te₃ पिंड सामग्री का उपयोग प्रसार अवरोधक स्लाइस का उत्पादन करने के लिए किया जाता है, जो मानक और कस्टम रचनाओं में उपलब्ध है।
ऑप्टोइलेक्ट्रॉनिक, चिकित्सा और औद्योगिक उपकरणों में सटीक तापमान नियंत्रण के लिए सॉलिड-स्टेट पेल्टियर कूलिंग मॉड्यूल।
तेज़ सिस्टम एकीकरण के लिए कूलिंग मॉड्यूल, हीट सिंक और थर्मल इंटरफ़ेस को संयोजित करने वाली एकीकृत टीईसी असेंबली।
स्थिर, उच्च-सटीकता तापमान विनियमन के लिए बंद-लूप नियंत्रक मानक और माइक्रो टीई कूलर से मेल खाते हैं।
इनका उपयोग टीईसी विनिर्माण में धातुकृत थर्मोइलेक्ट्रिक सामग्री घटकों के रूप में किया जाता है। प्रसार अवरोध असेंबली और थर्मल साइक्लिंग के दौरान Bi₂Te₃-Sb₂Te₃ थर्मोइलेक्ट्रिक सब्सट्रेट और सोल्डर सिस्टम के बीच इंटरैक्शन और मौलिक प्रवासन को नियंत्रित करने में मदद करता है।
सोल्डरिंग और बार-बार गर्म करने और ठंडा करने के दौरान, सोल्डर घटक थर्मोइलेक्ट्रिक सामग्री के साथ बातचीत कर सकते हैं। निकल-आधारित बैरियर एक मध्यवर्ती इंटरफ़ेस प्रदान करता है जो अवांछित प्रसार और इंटरफ़ेशियल प्रतिक्रियाओं को सीमित करने में मदद करता है, और अधिक स्थिर विद्युत और यांत्रिक प्रदर्शन का समर्थन करता है।
निकेल थर्मोइलेक्ट्रिक सब्सट्रेट और सोल्डरेबल सतह के बीच अपेक्षाकृत स्थिर धात्विक इंटरफ़ेस प्रदान करता है। एक बहु-परत धातुकरण संरचना में, यह एक मध्यवर्ती बाधा के रूप में कार्य करता है जबकि बाहरी परत को सोल्डरिंग के लिए अनुकूलित करने की अनुमति देता है।
इलेक्ट्रोलेस टिन लगभग 7 ± 2 माइक्रोमीटर का होता है और यह मुख्य रूप से पारंपरिक सोल्डरिंग अनुप्रयोगों के लिए है। इलेक्ट्रोलेस सोना 0.2 μm Au से कम होता है और इसे ऑक्सीकरण-प्रतिरोधी सतहों या AuSn सोल्डरिंग की आवश्यकता वाले अनुप्रयोगों के लिए चुना जा सकता है।
सही विकल्प ग्राहक की सोल्डर सामग्री, जुड़ने के तापमान, संयोजन प्रक्रिया और अनुप्रयोग आवश्यकताओं पर निर्भर करता है।
पेटेंट की गई "एच" तकनीक का उद्देश्य थर्मल-साइक्लिंग स्थितियों की मांग करना है। यह मल्टी-लेयर बैरियर संरचना में लगभग 150 माइक्रोन एल्यूमीनियम परत को शामिल करता है और इसका मूल्यांकन एयरोस्पेस और भारी औद्योगिक टीईसी सिस्टम जैसे अनुप्रयोगों के लिए किया जा सकता है।
वास्तविक कॉन्फ़िगरेशन ऑपरेटिंग तापमान रेंज, थर्मल-चक्र प्रोफ़ाइल और मॉड्यूल निर्माण के अनुसार निर्धारित किया जाना चाहिए।
निर्दिष्ट न्यूनतम मोटाई 0.3 मिमी है। वास्तविक मोटाई को ग्राहक की तकनीकी ड्राइंग और एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
हाँ। एक्स-मेरिटन ग्राहक चित्र के अनुसार अनुकूलित आयाम और प्रसंस्करण प्रदान कर सकता है। निर्दिष्ट काटने की सटीकता लगभग ±15 μm है।
हाँ। एक्स-मेरिटन थर्मोइलेक्ट्रिक सामग्री की आपूर्ति कर सकता है जिसमें पीसने, सटीक काटने, प्रसार-अवरोधक प्रसंस्करण और आवश्यक सोल्डरेबल सतह उपचार किया गया है। इससे टीईसी निर्माताओं को असेंबली से पहले अतिरिक्त सामग्री की तैयारी कम करने में मदद मिल सकती है।
अपनी ड्राइंग, स्लाइस की मोटाई, प्लेटिंग प्राथमिकता और अनुमानित वार्षिक मात्रा भेजें। हमारे इंजीनियर बाधा संरचना की पुष्टि करेंगे, सबसे उपयुक्त धातुकरण कॉन्फ़िगरेशन का प्रस्ताव देंगे और फ़ैक्टरी-प्रत्यक्ष मूल्य निर्धारण के साथ उत्तर देंगे।
