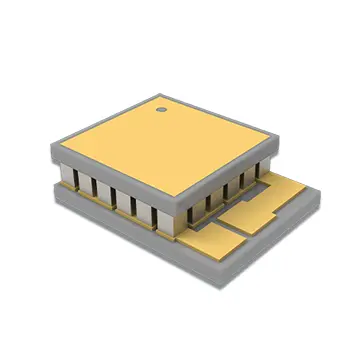

डिटेक्टरों के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर

डिटेक्टरों के लिए एक्स-मेरिटन के माइक्रो थर्मोइलेक्ट्रिक कूलर उच्च परिशुद्धता पहचान उपकरणों के लिए डिजाइन किए गए मुख्य थर्मल प्रबंधन घटक हैं। मालिकाना एक्सट्रूडेड थर्मोइलेक्ट्रिक सामग्रियों का उपयोग करके निर्मित और पारंपरिक शीतलन प्रणालियों में पाए जाने वाले यांत्रिक संरचनाओं को समाप्त करते हुए, वे विभिन्न सटीक पहचान प्रणालियों के लिए एक स्थिर, गहरा-शीतलन वातावरण प्रदान करते हैं।

सीमित स्थानों और उच्च तापमान वाले वातावरण में काम करने में सक्षम, ये कूलर थर्मल शोर हस्तक्षेप, अपर्याप्त इमेजिंग सटीकता और कम संवेदनशीलता जैसी उद्योग की चुनौतियों को प्रभावी ढंग से हल करते हैं। इनका व्यापक रूप से ऑप्टोइलेक्ट्रॉनिक डिटेक्शन, इंफ्रारेड सेंसिंग, LiDAR और वैज्ञानिक परिशुद्धता उपकरण सहित क्षेत्रों में उपयोग किया जाता है, जो उच्च-स्तरीय परिशुद्धता डिटेक्शन उपकरणों के लिए आवश्यक तापमान नियंत्रण घटकों के रूप में कार्य करते हैं।

कोर ऑपरेटिंग सिद्धांत

डिटेक्टरों के लिए ये माइक्रो थर्मोइलेक्ट्रिक कूलर क्लासिक पेल्टियर थर्मोइलेक्ट्रिक प्रभाव के आधार पर विकसित किए गए हैं, जो कूलिंग मीडिया की आवश्यकता के बिना तापमान नियंत्रण प्राप्त करने के लिए सॉलिड-स्टेट सेमीकंडक्टर हीट एक्सचेंज सिद्धांतों का उपयोग करते हैं।

डिवाइस के मूल में दो अलग-अलग अर्धचालक सामग्रियों से बने थर्मोकपल हथियार होते हैं; जब धारा जंक्शन से प्रवाहित होती है, तो प्रतिवर्ती ऊष्मा स्थानांतरण होता है, जिसके परिणामस्वरूप एक छोर पर शीतलन (ऊष्मा अवशोषण) और दूसरे छोर पर ताप (ऊष्मा अपव्यय) होता है।

करंट की दिशा और परिमाण को सटीक रूप से नियंत्रित करके, डिवाइस लचीले ढंग से कूलिंग और हीटिंग मोड के बीच स्विच कर सकता है, जिससे सटीक और निरंतर तापमान नियंत्रण सुनिश्चित होता है। इस प्रक्रिया में कोई रेफ्रिजरेंट, यांत्रिक चलने वाले हिस्से या कंपन-प्रेरित घिसाव शामिल नहीं है, जो इसे सटीक पहचान उपकरणों के लिए एक आदर्श कम-हस्तक्षेप तापमान नियंत्रण समाधान बनाता है।

मुख्य उत्पाद विशेषताएँ

1. अति-लघुकरण

ऑप्टोइलेक्ट्रॉनिक उपकरणों, LiDAR और माइक्रो-डिटेक्टरों जैसे अंतरिक्ष-बाधित अनुप्रयोगों के लिए विशेष रूप से अनुकूलित, ये कूलर मालिकाना चिप मॉड्यूल तकनीक का उपयोग करते हैं, जो केवल 0.2 मिमी की न्यूनतम मोटाई प्राप्त करते हैं।

थर्मोइलेक्ट्रिक घटकों के संरचनात्मक लेआउट को अनुकूलित करके, उपकरण बेहद छोटे पदचिह्न के भीतर उच्च दक्षता वाली ताप पंपिंग क्षमताएं प्रदान करते हैं। यह अत्यधिक एकीकृत उपकरण डिज़ाइन का समर्थन करता है और सूक्ष्म-परिशुद्धता उपकरणों की स्थापना आवश्यकताओं को पूरी तरह से पूरा करता है।

2. गहरी शीतलन और शोर में कमी

कोर सेंसिंग सामग्री - जैसे मर्करी कैडमियम टेलुराइड (एमसीटी) के लिए गहरी शीतलन प्राप्त करने में सक्षम - ये कूलर ऑपरेशन के दौरान थर्मल शोर हस्तक्षेप को प्रभावी ढंग से दबाते हैं और सिग्नल हानि को कम करते हैं। एक स्थिर क्रायोजेनिक वातावरण का लाभ उठाकर, सिस्टम प्रतिक्रिया गति को तेज करते हुए डिटेक्टर इमेजिंग रिज़ॉल्यूशन और सिग्नल-टू-शोर अनुपात को महत्वपूर्ण रूप से बढ़ाता है, जिससे पहचान उपकरणों के मुख्य प्रदर्शन को व्यापक रूप से अनुकूलित किया जाता है।

3. ठोस-अवस्था परिशुद्धता तापमान नियंत्रण

अल्ट्रा-हाई-प्रिसिजन निरंतर तापमान नियंत्रण (±0.1°C) प्राप्त करता है, जिससे यह सुनिश्चित होता है कि तापमान-संवेदनशील उपकरण, कॉम्पैक्ट थर्मोस्टेटिक उपकरण और सटीक डिटेक्शन मॉड्यूल लंबे समय तक अपने इष्टतम ऑपरेटिंग तापमान रेंज के भीतर बने रहते हैं।

एक सॉलिड-स्टेट हीट एक्सचेंज डिज़ाइन का उपयोग करता है जिसके लिए किसी रेफ्रिजरेंट की आवश्यकता नहीं होती है और उच्च परिशुद्धता और स्थिरता की कठोर मांगों को पूरा करते हुए यांत्रिक टूट-फूट और कंपन हस्तक्षेप को समाप्त करता है।

4. मालिकाना सामग्री

प्रत्येक बैच में लगातार प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करने के लिए कच्चे माल के संश्लेषण से लेकर अंतिम उत्पाद प्रसंस्करण तक हर चरण को नियंत्रित करने के लिए एंड-टू-एंड इन-हाउस उत्पादन प्रबंधन की सुविधा है।

मुख्य अनुप्रयोग परिदृश्य

1. हाई-एंड डिटेक्शन एवं इमेजिंग अनुकूलन

विभिन्न इन्फ्रारेड और हाई-डेफिनिशन इमेजिंग डिटेक्टरों के लिए डीप-कूलिंग समर्थन प्रदान करता है, जो प्रभावी ढंग से रिज़ॉल्यूशन और सिग्नल-टू-शोर अनुपात को बढ़ाता है; औद्योगिक इमेजिंग, सुरक्षा निगरानी और सटीक संवेदन जैसे उच्च-प्रदर्शन अनुप्रयोगों के लिए उपयुक्त।

2. परिशुद्धता उपकरण तापमान नियंत्रण

क्रायोजेनिक माप उपकरणों, कॉम्पैक्ट सटीक थर्मोस्टेटिक उपकरणों और प्रयोगशाला परीक्षण उपकरण के लिए उपयुक्त; तापमान में उतार-चढ़ाव के कारण होने वाली माप त्रुटियों को खत्म करने, डेटा की सटीकता और स्थिरता सुनिश्चित करने के लिए एक निरंतर ऑपरेटिंग तापमान बनाए रखता है।

3. Thermal Management in Confined Spaces

डिटेक्टरों के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर विशेष रूप से ऑप्टोइलेक्ट्रॉनिक डिटेक्शन, LiDAR और लघु एम्बेडेड डिटेक्शन सिस्टम के लिए डिज़ाइन किए गए हैं। उनका अल्ट्रा-कॉम्पैक्ट आकार कुशल ताप विनिमय को सक्षम बनाता है, लघु सटीक उपकरणों में ताप अपव्यय और तापमान नियंत्रण के संबंध में उद्योग की चुनौतियों को हल करता है, जो उन्हें उच्च-घनत्व एकीकृत प्रणालियों के लिए आदर्श बनाता है।

4. मिड-वेव इन्फ्रारेड (MWIR) स्पेक्ट्रोस्कोपी

पता लगाने की संवेदनशीलता और प्रतिक्रिया की गति को महत्वपूर्ण रूप से बढ़ाने के लिए सेंसिंग सामग्री (जैसे मरकरी कैडमियम टेलुराइड/एमसीटी) को सटीक रूप से ठंडा करता है; MWIR स्पेक्ट्रोस्कोपी और सटीक निरीक्षण सहित वैज्ञानिक अनुसंधान और औद्योगिक अनुप्रयोगों का विश्वसनीय रूप से समर्थन करता है।

5. बहुमुखी बहु-क्षेत्र संगतता

पता लगाने वाले उपकरणों से परे, ये समाधान विभिन्न अनुप्रयोगों में तापमान नियंत्रण की जरूरतों को पूरा करते हैं - जिसमें सटीक उपभोक्ता इलेक्ट्रॉनिक्स घटक, वैज्ञानिक अनुसंधान उपकरण और बायोमेडिकल परीक्षण उपकरण शामिल हैं - जो असाधारण बहुमुखी प्रतिभा और अनुकूलनशीलता का प्रदर्शन करते हैं।

एक्स-मेरिटन के बारे में

1. पूर्णतः स्वायत्त एवं नियंत्रणीय आपूर्ति श्रृंखला

पूर्ण थर्मोइलेक्ट्रिक कूलिंग आपूर्ति श्रृंखला रखने वाले कुछ घरेलू निर्माताओं में से एक के रूप में, एक्स-मेरिटन घर में पूरी उत्पादन प्रक्रिया को संभालता है - जिसमें थर्मोइलेक्ट्रिक सामग्री संश्लेषण, चिप प्रसंस्करण, डिवाइस पैकेजिंग और कस्टम समाधान विकास शामिल है - स्रोत से सटीक और गुणवत्ता नियंत्रण सुनिश्चित करना।

2. परिपक्व अनुकूलन क्षमताएँ

एक्स-मेरिटन विभिन्न डिटेक्टर मॉडलों की विशिष्ट एकीकरण आवश्यकताओं को पूरा करते हुए, ग्राहक उपकरण चित्र या नमूनों के आधार पर गैर-मानक आयामों, पावर मापदंडों और विशेष कोटिंग्स के लिए अनुकूलन प्रदान करता है।

हम थर्मल प्रतिरोध मिलान और सिस्टम-स्तरीय घटक चयन के लिए पेशेवर सेवाएं भी प्रदान करते हैं, जिससे ग्राहकों को उनके उत्पाद विकास चक्र को छोटा करने में मदद मिलती है।

3. परिचालन स्थितियों के प्रति उच्च अनुकूलनशीलता

संरचनात्मक डिज़ाइन उच्च तापमान वाले औद्योगिक वातावरण और जटिल बाहरी परिस्थितियों के लिए अनुकूलित हैं। हमारे उत्पादों में उच्च यांत्रिक शक्ति और मजबूत हस्तक्षेप प्रतिरोध है, जो नागरिक, औद्योगिक और वैज्ञानिक अनुसंधान अनुप्रयोगों की जरूरतों को पूरा करते हुए कठोर वातावरण में दीर्घकालिक, स्थिर संचालन सुनिश्चित करता है।

4. वैश्विक गुणवत्ता और सेवा आश्वासन

एक्स-मेरिटन उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों को पूरा करते हैं और यूरोप, उत्तरी अमेरिका और दक्षिण पूर्व एशिया सहित बाजारों में निर्यात किए जाते हैं; हमारे ग्राहक आधार में फॉर्च्यून 500 कंपनियां और राष्ट्रीय प्रमुख प्रयोगशालाएं शामिल हैं। हम एक पेशेवर अंग्रेजी बोलने वाली तकनीकी टीम द्वारा समर्थित हैं, जो निर्बाध तकनीकी संचार और बिक्री के बाद व्यापक समर्थन सुनिश्चित करती है।

प्रमाणपत्र एवं अनुपालन

एक्स-मेरिटन की विनिर्माण सुविधा आईएसओ 9001:2015 और आईएटीएफ 16949 (ऑटोमोटिव-ग्रेड डिटेक्टरों के लिए लागू) के तहत प्रमाणित है। सभी माइक्रो-टीईसी उत्पाद RoHS और REACH पर्यावरण नियमों का अनुपालन करते हैं। अनुरोध पर थर्मल प्रदर्शन और विश्वसनीयता को MIL-STD-883 परीक्षण मानकों के विरुद्ध सत्यापित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. माइक्रो थर्मोइलेक्ट्रिक कूलर की सेवा जीवन और रखरखाव की आवश्यकता क्या है?

कूलरों की इस श्रृंखला में कोई गतिमान यांत्रिक भाग नहीं है - जैसे गियर या बियरिंग - और यह टूट-फूट से मुक्त है, जिसके परिणामस्वरूप असाधारण रूप से लंबी सेवा जीवन मिलता है और किसी जटिल नियमित रखरखाव की आवश्यकता नहीं होती है। उपयोगकर्ताओं को डिवाइस के पैरामीटर मानकों का सख्ती से पालन करने और डिवाइस बर्नआउट या प्रदर्शन में गिरावट जैसे मुद्दों को प्रभावी ढंग से रोकने के लिए अधिकतम ऑपरेटिंग वर्तमान (आईमैक्स) से अधिक से बचने की आवश्यकता है, जिससे दीर्घकालिक, स्थिर संचालन सुनिश्चित हो सके।

2. मैं किसी विशिष्ट डिटेक्टर के लिए सही माइक्रो थर्मोइलेक्ट्रिक कूलर का चयन कैसे करूं?

चयन मुख्य रूप से तीन प्रमुख मापदंडों पर आधारित है: पहला, अधिकतम शीतलन क्षमता (क्यूसीमैक्स) - जब गर्म और ठंडे पक्षों के बीच तापमान का अंतर 0°C होता है तो शीतलन क्षमता की सीमा, जो डिवाइस की शीतलन सीमा निर्धारित करती है; दूसरा, अधिकतम स्वीकार्य ऑपरेटिंग करंट (इमैक्स) - जो ओवरलोडिंग से बचने के लिए बिजली आपूर्ति प्रणाली के मापदंडों से मेल खाना चाहिए; और तीसरा, भौतिक आयाम - जो उपकरण की स्थापना स्थान की कमी के अनुरूप होना चाहिए। सटीक चयन के लिए, आप अपने उपकरण की परिचालन स्थितियाँ और स्थापना पैरामीटर प्रदान कर सकते हैं, और हम एक निःशुल्क, पेशेवर चयन समाधान प्रदान करेंगे।

3. क्या आप डिटेक्टरों के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर के लिए अनुकूलन और नमूनाकरण सेवाएं प्रदान करते हैं?

हम व्यापक, गैर-मानक अनुकूलन का समर्थन करते हैं, जो ग्राहक चित्र या नमूनों के आधार पर विशिष्ट आयामों, पावर रेटिंग और कोटिंग्स के साथ माइक्रो-टीईसी उपकरणों के उत्पादन की अनुमति देता है। हम बड़े पैमाने पर उत्पादन से पहले नमूना परीक्षण सेवाएँ प्रदान करते हैं; वॉल्यूम निर्माण तभी शुरू होता है जब ग्राहक यह पुष्टि करता है कि नमूना प्रदर्शन विनिर्देशों को पूरा करता है, जिससे पूरी प्रक्रिया के दौरान उत्पाद की अनुकूलता और गुणवत्ता सुनिश्चित होती है।

4. आपकी उत्पाद डिलीवरी और बिक्री के बाद की वारंटी नीतियां क्या हैं?

अपनी बड़े पैमाने की विनिर्माण सुविधाओं का लाभ उठाते हुए, हम स्थिर और नियंत्रणीय वितरण कार्यक्रम सुनिश्चित करते हैं। आईएसओ गुणवत्ता प्रणाली मानकों का कड़ाई से पालन करते हुए, कारखाने छोड़ने से पहले सभी उत्पादों को सटीकता, स्थिरता और पर्यावरणीय स्थायित्व के लिए कई दौर के परीक्षण से गुजरना पड़ता है। गैर-उपयोगकर्ता-प्रेरित गुणवत्ता संबंधी समस्याओं की स्थिति में, हम पूर्ण-जीवनचक्र तकनीकी सहायता के साथ-साथ वारंटी मुआवजा और तकनीकी सुधार भी प्रदान करते हैं।

5: अनुकूलन लीड समय और MOQ क्या है?

गैर-मानक आकार या कोटिंग्स के लिए, हम 2 कार्य दिवसों के भीतर निःशुल्क इंजीनियरिंग मूल्यांकन प्रदान करते हैं। नमूना उत्पादन में आम तौर पर 10-15 कार्य दिवस लगते हैं; नमूना अनुमोदन के बाद बड़े पैमाने पर उत्पादन (MOQ = 100 पीसी) में 20-25 कार्य दिवस लगते हैं। 500 पीस से अधिक के ऑर्डर के लिए एनआरई (गैर-आवर्ती इंजीनियरिंग) शुल्क माफ कर दिया गया है।
