LiDAR के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर

LiDAR के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर के अंदर लेजर ट्रांसमीटर ऑपरेशन के दौरान गर्मी उत्पन्न करता है, जबकि विभिन्न ऑपरेटिंग वातावरणों के बीच आसपास का तापमान काफी भिन्न हो सकता है। यदि लेज़र तापमान अपनी आवश्यक ऑपरेटिंग सीमा से अधिक बदलता है, तो ऑप्टिकल डिवाइस आवश्यक ऑपरेटिंग स्थिति को बनाए नहीं रख सकता है।

तापमान-संवेदनशील घटक से गर्मी को सक्रिय रूप से दूर करने के लिए एक माइक्रो-टीईसी को सीधे लेजर मॉड्यूल पर स्थापित किया जा सकता है। निष्क्रिय ताप सिंक के विपरीत, यह केवल प्राकृतिक या मजबूर ताप अपव्यय पर निर्भर नहीं करता है।

कॉम्पैक्ट LiDAR असेंबलियों के लिए, मुख्य अनुप्रयोग मान स्थानीयकृत तापमान नियंत्रण है। कूलर को कंप्रेसर, रेफ्रिजरेंट सर्किट या चलती यांत्रिक घटकों की आवश्यकता के बिना लेजर स्रोत के करीब स्थित किया जा सकता है।

मुख्य विशिष्टताएँ

वास्तविक शीतलन क्षमता, करंट, वोल्टेज, आयाम और थर्मल प्रदर्शन चयनित माइक्रो-टीईसी कॉन्फ़िगरेशन और LiDAR घटक के ताप भार पर निर्भर करते हैं।

स्पेस-लिमिटेड LiDAR मॉड्यूल के लिए कॉम्पैक्ट आकार

LiDAR के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर में आंतरिक स्थान सीमित होता है क्योंकि लेजर, डिटेक्टर, ऑप्टिकल घटक, इलेक्ट्रॉनिक सर्किट और गर्मी अपव्यय संरचनाएं एक असेंबली में एकीकृत होती हैं।

हमारे माइक्रो-टीईसी का निर्माण कुछ मिलीमीटर तक के सूक्ष्म आकार के विन्यास में किया जा सकता है। यह कूलर को एक अलग प्रशीतन प्रणाली के रूप में जगह घेरने के बजाय लेजर या अन्य गर्मी-संवेदनशील घटक के करीब स्थित करने की अनुमति देता है।

अनुकूलित LiDAR असेंबलियों के लिए, उत्पाद आयामों का मूल्यांकन उपलब्ध इंस्टॉलेशन स्थान, घटक स्थिति, माउंटिंग संरचना और इलेक्ट्रिकल इंटरफ़ेस के अनुसार किया जा सकता है।

1 वॉट से कम बिजली की खपत

जब माइक्रो-टीईसी को वाहन LiDAR या अन्य कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम में एकीकृत किया जाता है तो बिजली की खपत एक महत्वपूर्ण डिज़ाइन पैरामीटर है।

हमारे माइक्रो थर्मोइलेक्ट्रिक कूलर लागू कॉन्फ़िगरेशन में 1 वाट से कम पर काम कर सकते हैं। वास्तविक बिजली की आवश्यकता चयनित उत्पाद डिज़ाइन और थर्मल लोड पर निर्भर करती है जिसे नियंत्रित करने की आवश्यकता होती है।

इंजीनियरिंग मूल्यांकन के लिए, ग्राहकों को लक्ष्य शीतलन तापमान, ताप भार, उपलब्ध वोल्टेज और स्थापना आयाम प्रदान करना चाहिए ताकि उपयुक्त माइक्रो-टीईसी कॉन्फ़िगरेशन का चयन किया जा सके।

रेफ्रिजरेंट के बिना सॉलिड-स्टेट कूलिंग

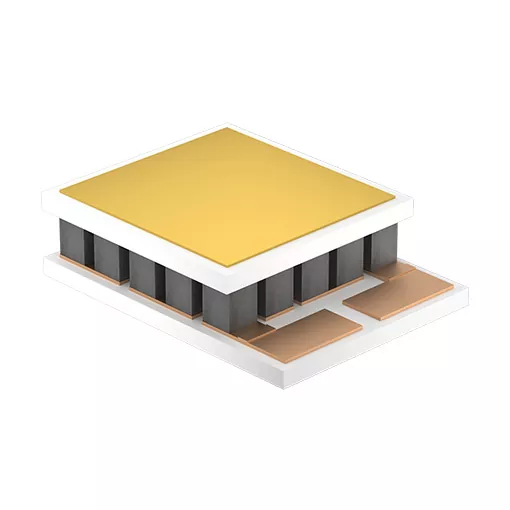

LiDAR के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर विद्युत प्रवाह लागू होने पर गर्मी को स्थानांतरित करने के लिए सिरेमिक सब्सट्रेट्स के बीच अर्धचालक थर्मोइलेक्ट्रिक सामग्री का उपयोग करता है।

घटक में है:

● कोई कंप्रेसर नहीं

● कोई रेफ्रिजरेंट नहीं

● कोई यांत्रिक गतिमान भाग नहीं

● कॉम्पैक्ट सॉलिड-स्टेट निर्माण

●प्रत्यक्ष विद्युत नियंत्रण

यह संरचना LiDAR मॉड्यूल के लिए उपयोगी है जहां शीतलन घटक को लेजर के करीब स्थापित करने और सीमित यांत्रिक स्थान में एकीकृत करने की आवश्यकता होती है।

लेजर तापमान नियंत्रण के लिए सक्रिय हीट पंपिंग

माइक्रो-टीईसी का उपयोग संपूर्ण LiDAR आवास के तापमान को कम करने के बजाय लक्ष्य घटक के तापमान को नियंत्रित करने के लिए किया जाता है।

जब विद्युत शक्ति लागू की जाती है, तो ऊष्मा ठंडे पक्ष से गर्म पक्ष की ओर स्थानांतरित हो जाती है। ठंडे हिस्से को लेजर या अन्य तापमान-संवेदनशील घटक के पास रखा जाता है, जबकि गर्म हिस्से को प्रभावी गर्मी अपव्यय पथ से जोड़ा जाना चाहिए।

इसलिए थर्मल डिज़ाइन को माइक्रो-टीईसी के दोनों पक्षों पर विचार करने की आवश्यकता है:

लक्ष्य घटक → माइक्रो-टीईसी कोल्ड साइड → माइक्रो-टीईसी हॉट साइड → LiDAR हीट डिसिपेशन संरचना

यदि गर्म पक्ष स्थानांतरित गर्मी को प्रभावी ढंग से नहीं हटा सकता है, तो पूरे सिस्टम का शीतलन प्रदर्शन कम हो जाएगा।

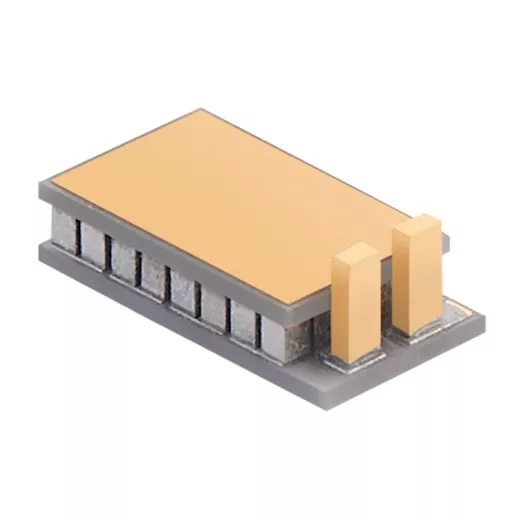

LiDAR असेंबली के लिए हेडर के साथ माइक्रो-TEC

परिभाषित यांत्रिक इंटरफ़ेस की आवश्यकता वाले LiDAR डिज़ाइनों के लिए, हम हेडर के साथ माइक्रो थर्मोइलेक्ट्रिक कूलर प्रदान कर सकते हैं।

हेडर कॉन्फ़िगरेशन का मूल्यांकन इसके अनुसार किया जा सकता है:

●उपलब्ध स्थापना स्थान

●बढ़ते ढांचे

●घटक स्थिति

● विद्युत कनेक्शन

●विधानसभा आवश्यकताएँ

गैर-मानक संरचनाओं के लिए, ग्राहक मौजूदा नमूना या इंजीनियरिंग ड्राइंग प्रदान कर सकते हैं। हम नमूना उत्पादन से पहले संरचना का मूल्यांकन करते हैं।

अनुकूलित माइक्रो थर्मोइलेक्ट्रिक कूलर

एक मानक माइक्रो-टीईसी किसी विशिष्ट LiDAR मॉड्यूल के आयाम या थर्मल आवश्यकताओं से मेल नहीं खा सकता है। हम ग्राहक के नमूनों या चित्रों के आधार पर अनुकूलित उत्पादों का समर्थन करते हैं।

अनुकूलन प्रक्रिया में शामिल हो सकते हैं:

आयाम → विद्युत पैरामीटर्स → माउंटिंग संरचना → हेडर कॉन्फ़िगरेशन → थर्मल आवश्यकताएँ

बड़े पैमाने पर उत्पादन से पहले, ग्राहक की पुष्टि के लिए नमूने तैयार किए जाते हैं। यह उत्पादन मात्रा जारी होने से पहले माइक्रो-टीईसी को वास्तविक LiDAR असेंबली के विरुद्ध जांचने की अनुमति देता है।

माइक्रो-टीईसी चयन के लिए आवश्यक जानकारी

नए LiDAR कूलिंग प्रोजेक्ट के लिए, ग्राहक निम्नलिखित जानकारी प्रदान कर सकते हैं:

यदि कुछ पैरामीटर अभी तक उपलब्ध नहीं हैं, तो मौजूदा माइक्रो-टीईसी नमूना या LiDAR असेंबली ड्राइंग का उपयोग तकनीकी मूल्यांकन के लिए शुरुआती बिंदु के रूप में किया जा सकता है।

स्थापना और थर्मल इंटरफ़ेस

माइक्रो-टीईसी और लेजर मॉड्यूल के बीच थर्मल इंटरफ़ेस सीधे गर्मी हस्तांतरण को प्रभावित करता है।

ठंडे पक्ष को लक्ष्य घटक के साथ पर्याप्त संपर्क बनाए रखना चाहिए, और असेंबली डिज़ाइन द्वारा आवश्यक होने पर उचित थर्मल इंटरफ़ेस सामग्री (टीआईएम) का उपयोग किया जा सकता है।

गर्म पक्ष को एक प्रभावी ताप अपव्यय पथ की आवश्यकता होती है। माइक्रो-टीईसी द्वारा स्थानांतरित गर्मी को हटाने के लिए एक हीट सिंक, आवास, या अन्य शीतलन संरचना डिजाइन की जानी चाहिए।

माइक्रो-टीईसी को भी इसके निर्दिष्ट विद्युत मापदंडों के भीतर संचालित किया जाना चाहिए। अधिकतम IMAX करंट को पार नहीं किया जाना चाहिए, क्योंकि अत्यधिक करंट थर्मोइलेक्ट्रिक सेमीकंडक्टर जंक्शन को नुकसान पहुंचा सकता है।

विनिर्माण क्षमता

एक्स-मेरिटन माइक्रो थर्मोइलेक्ट्रिक कूलर बनाती है और अपस्ट्रीम थर्मोइलेक्ट्रिक सामग्री की तैयारी को भी नियंत्रित करती है।

हमारी उत्पादन क्षमताएं शामिल हैं:

● थर्मोइलेक्ट्रिक सामग्री की तैयारी

● सटीक घटक प्रसंस्करण

● वेल्डिंग

●विधानसभा

●माइक्रो-पैकेजिंग

● अनुकूलित माइक्रो-टीईसी उत्पादन

यह विनिर्माण संरचना उन परियोजनाओं का समर्थन करती है जिनके लिए गैर-मानक माइक्रो-टीईसी आयाम, माउंटिंग संरचनाएं, या विद्युत कॉन्फ़िगरेशन की आवश्यकता होती है।

अनुकूलित LiDAR अनुप्रयोगों के लिए, उत्पाद को मौजूदा मानक कूलर तक सीमित करने के बजाय सामग्री और घटक स्तर से विकसित किया जा सकता है।

माइक्रो थर्मोइलेक्ट्रिक कूलर विकास प्रक्रिया

अनुकूलित LiDAR शीतलन परियोजनाओं के लिए, हम एक नमूना-आधारित विकास प्रक्रिया का पालन करते हैं:

ग्राहक ड्राइंग / नमूना → तकनीकी मूल्यांकन → उत्पाद डिजाइन → नमूना उत्पादन → नमूना पुष्टि → बड़े पैमाने पर उत्पादन

नमूना पुष्टिकरण चरण बड़े पैमाने पर उत्पादन से पहले आयाम, बढ़ते ढांचे, विद्युत कनेक्शन और असेंबली संगतता की जांच करने की अनुमति देता है।

अनुप्रयोग

माइक्रो थर्मोइलेक्ट्रिक कूलर का उपयोग तापमान नियंत्रण के लिए किया जा सकता है:

●LiDAR लेजर ट्रांसमीटर

● तापमान-संवेदनशील ऑप्टोइलेक्ट्रॉनिक घटक

● कॉम्पैक्ट ऑप्टिकल मॉड्यूल

● ऑटोमोटिव LiDAR असेंबली

● अन्य लघु इलेक्ट्रॉनिक घटकों को स्थानीयकृत सक्रिय शीतलन की आवश्यकता होती है

गुणवत्ता और निर्यात अनुभव

एक्स-मेरिटन के पास लघु सेमीकंडक्टर कूलिंग में 10 वर्षों से अधिक का अनुभव है और यह अंतरराष्ट्रीय बाजारों के लिए माइक्रो-टीईसी उत्पाद प्रदान करता है।

कंपनी ने आईएसओ और सीई प्रमाणन प्राप्त किया है और यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका, दक्षिण पूर्व एशिया और अन्य बाजारों में उत्पादों का निर्यात करती है।

हमारे तकनीकी अनुभव में ऑप्टिकल फाइबर संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और अनुसंधान अनुप्रयोग शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

LiDAR के लिए माइक्रो-TEC का चयन करने के लिए आपको किस जानकारी की आवश्यकता है?

सबसे उपयोगी जानकारी में घटक हीट लोड, लक्ष्य तापमान, उपलब्ध वोल्टेज, अधिकतम वर्तमान, स्थापना आयाम, माउंटिंग संरचना और हॉट-साइड हीट अपव्यय विधि शामिल है। मूल्यांकन के लिए एक ड्राइंग या मौजूदा माइक्रो-टीईसी नमूने का भी उपयोग किया जा सकता है।

माइक्रो-टीईसी कितना छोटा हो सकता है?

एक्स-मेरिटन आवश्यक संरचना और प्रदर्शन के आधार पर कुछ मिलीमीटर तक माइक्रो-टीईसी कॉन्फ़िगरेशन का निर्माण कर सकता है। आवेदन के अनुसार अंतिम आयामों की पुष्टि की जानी चाहिए।

क्या आप हमारे LiDAR ड्राइंग के अनुसार माइक्रो-TEC बना सकते हैं?

हाँ। हम ग्राहक चित्र या नमूने के आधार पर अनुकूलन का समर्थन करते हैं। बड़े पैमाने पर उत्पादन से पहले उत्पाद का नमूना लिया जाता है और पुष्टि की जाती है।

क्या आप हेडर के साथ माइक्रो-टीईसी प्रदान कर सकते हैं?

हाँ। हेडर कॉन्फ़िगरेशन उन अनुप्रयोगों के लिए उपलब्ध हैं जिनके लिए परिभाषित माउंटिंग या कनेक्शन संरचना की आवश्यकता होती है। सटीक हेडर डिज़ाइन की पुष्टि LiDAR असेंबली के अनुसार की जाती है।

क्या माइक्रो-टीईसी 1 वॉट से नीचे काम कर सकता है?

हां, लागू कॉन्फ़िगरेशन 1 डब्ल्यू से कम पर काम कर सकता है। वास्तविक बिजली खपत माइक्रो-टीईसी डिजाइन, परिचालन स्थितियों और थर्मल लोड पर निर्भर करती है।

स्थापना संबंधी मुख्य चिंता क्या है?

दो सबसे महत्वपूर्ण बिंदु हैं ठंडे पक्ष का तापीय संपर्क और गर्म पक्ष का ताप अपव्यय। ठंडे पक्ष को लक्ष्य घटक के साथ प्रभावी संपर्क की आवश्यकता होती है, जबकि गर्म पक्ष के पास स्थानांतरित गर्मी को हटाने के लिए पर्याप्त पथ होना चाहिए।

क्या माइक्रो-टीईसी का लगातार उपयोग किया जा सकता है?

निरंतर संचालन चयनित माइक्रो-टीईसी कॉन्फ़िगरेशन और इसकी निर्दिष्ट विद्युत और थर्मल परिचालन स्थितियों पर निर्भर करता है। उत्पाद को निर्दिष्ट वोल्टेज और वर्तमान सीमा के भीतर संचालित किया जाना चाहिए, और गर्म पक्ष को पर्याप्त रूप से ठंडा किया जाना चाहिए।

यदि IMAX धारा पार हो जाए तो क्या होगा?

निर्दिष्ट IMAX करंट से अधिक होने से अत्यधिक विद्युत और थर्मल तनाव हो सकता है और थर्मोइलेक्ट्रिक सेमीकंडक्टर जंक्शन को नुकसान हो सकता है। इसलिए माइक्रो-टीईसी को इसकी निर्दिष्ट विद्युत सीमा के भीतर संचालित किया जाना चाहिए।

एक्स-मेरिटन सूक्ष्म आकार की संरचनाओं, सॉलिड-स्टेट पेल्टियर कूलिंग, अनुकूलित माउंटिंग कॉन्फ़िगरेशन और नमूना-आधारित विकास के साथ LiDAR के लिए माइक्रो थर्मोइलेक्ट्रिक कूलर प्रदान करता है।

एक नए LiDAR कूलिंग प्रोजेक्ट के लिए, हमें अपना ड्राइंग, नमूना, इंस्टॉलेशन आयाम, हीट लोड, लक्ष्य तापमान, या मौजूदा माइक्रो-टीईसी विनिर्देश भेजें। हम आवश्यकताओं का मूल्यांकन कर सकते हैं और बड़े पैमाने पर उत्पादन से पहले नमूना पुष्टि के लिए संबंधित माइक्रो-टीईसी विकसित कर सकते हैं।
