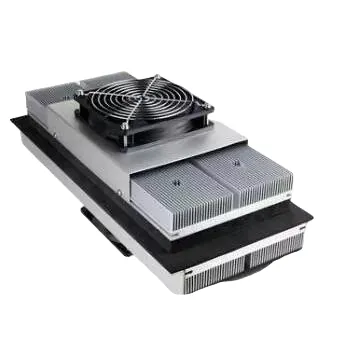

डायरेक्ट-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबलियाँ

एक्स-मेरिटन कॉम्पैक्ट औद्योगिक बाड़ों और संवेदनशील उपकरणों में थर्मल बाधाओं को हल करने के लिए विशेष डायरेक्ट-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली बनाती है। उच्च प्रदर्शन वाले पेल्टियर मॉड्यूल, कस्टम कोल्ड प्लेट, हीट सिंक और पंखे को एक ही सॉलिड-स्टेट सब-असेंबली में एकीकृत करते हुए, यह समाधान कार्बनिक गोंद या तरल लूप के बिना सीधे स्पॉट कूलिंग प्रदान करता है। यह लेजर डायोड, मेडिकल डायग्नोस्टिक टूल और टेलीकॉम इलेक्ट्रॉनिक्स को यांत्रिक कंपन, ओवरहीटिंग और प्रदर्शन में गिरावट से बचाता है।

यह काम किस प्रकार करता है?

डायरेक्ट-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली लक्ष्य माउंटिंग सतह से गर्मी को दूर करने और आसपास के वातावरण में फैलाने के लिए पेल्टियर प्रभाव का उपयोग करती है।

थर्मल पथ:

लक्ष्य ताप स्रोत → कोल्ड-साइड प्लेट/हीट सिंक → टीईसी मॉड्यूल → हॉट-साइड रेडिएटर → निकास पंखा → परिवेशी वायु

जब डीसी बिजली लागू की जाती है, तो ठंडी प्लेट में अवशोषित गर्मी अर्धचालक तत्वों से गर्म-साइड रेडिएटर में चली जाती है। हॉट-साइड पंखा लगातार बेकार गर्मी को परिवेशी हवा में साफ करता है, जबकि एक वैकल्पिक कोल्ड-साइड पंखा ठंडी हवा को बाड़े के अंदर प्रसारित करता है। समग्र प्रदर्शन ताप भार (क्यूमैक्स), लक्ष्य तापमान अंतर (ΔTmax), इनपुट करंट (आईमैक्स), और परिवेश ताप सिंकिंग दक्षता पर निर्भर करता है।

प्रमुख विशेषताऐं

प्रत्यक्ष सतह से हवा में थर्मल ट्रांसफर: ठंडे पक्ष की बढ़ती सतहों से सीधे गर्मी को अवशोषित करता है और इसे मजबूर-संवहन हीट सिंक के माध्यम से परिवेशी वायु में छोड़ देता है।

सॉलिड-स्टेट विश्वसनीयता: मूक, कंपन-मुक्त संचालन के लिए कंप्रेसर, रेफ्रिजरेंट लूप और गतिशील यांत्रिक भागों (पंखों को छोड़कर) को हटा देता है।

रैपिड थर्मल रिस्पांस: इनपुट डीसी करंट को समायोजित करके तात्कालिक हीटिंग/कूलिंग स्विचिंग और ठीक तापमान विनियमन को सक्षम करता है।

निष्क्रिय पर्यावरण असेंबली: वैक्यूम सोल्डरिंग और निष्क्रिय-वायुमंडल पैकेजिंग आंतरिक ऑक्सीकरण, आउटगैसिंग और थर्मल गिरावट को रोकती है।

कॉम्पैक्ट और मजबूत फुटप्रिंट: आसानी से जगह की कमी वाले आवासों, आउटडोर टेलीकॉम कैबिनेट और पोर्टेबल डायग्नोस्टिक इकाइयों में एकीकृत हो जाता है।

ऑर्डर के अनुसार इंजीनियर किया गया: कोल्ड प्लेट ज्यामिति, पंखे का विन्यास, ऑपरेटिंग वोल्टेज और थर्मल क्षमताएं विशिष्ट बाड़े के डिजाइन से मेल खाती हैं।

प्राथमिक लक्ष्य अनुप्रयोग

परिशुद्धता इलेक्ट्रॉनिक संलग्नक सीलबंद आवासों में थर्मल अधिभार से संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स, बिजली आपूर्ति और स्वचालन मॉड्यूल की सुरक्षा करता है।

चिकित्सा निदान उपकरण डायरेक्ट-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली क्लिनिकल एनालाइज़र, मेडिकल इमेजिंग घटकों और तापमान-संवेदनशील अभिकर्मकों के लिए स्थिर, कंपन-मुक्त थर्मल नियंत्रण प्रदान करती है।

ऑप्टिकल और लेजर सिस्टम तरंग दैर्ध्य बहाव और सिग्नल विरूपण को खत्म करने के लिए उच्च-शक्ति लेजर डायोड और ऑप्टिकल सेंसर के लिए निश्चित तापमान बनाए रखता है।

दूरसंचार हार्डवेयर दूरस्थ आउटडोर टेलीकॉम कैबिनेट और बेस स्टेशनों के लिए निरंतर शीतलन सुनिश्चित करता है जहां कंप्रेसर रखरखाव अव्यावहारिक है।

अनुकूलन विकल्प

1. शीतलन क्षमता (क्यूमैक्स): लक्ष्य ताप भार से मेल खाने के लिए सिंगल-स्टेज या मल्टी-स्टेज टीईसी कॉन्फ़िगरेशन इंजीनियर किया गया।

2. कोल्ड प्लेट इंटरफेस: कस्टम माउंटिंग होल पैटर्न, सतह समतलता विशिष्टताएं, और डायरेक्ट-अटैच कोल्ड ब्लॉक आयाम।

3. एयर-साइड डिसिपेशन: कस्टम हीट सिंक एक्सट्रूज़न प्रोफाइल, हीट पाइप एकीकरण, और उच्च-सीएफएम/वॉटरप्रूफ प्रशंसक चयन।

4. विद्युत पैरामीटर: अनुकूलित ऑपरेटिंग वोल्टेज (12V, 24V, 48V DC), अधिकतम वर्तमान सीमा (Imax), और एकीकृत थर्मिस्टर्स/NTC सेंसर।

5. पर्यावरण संरक्षण: कठोर बाहरी वातावरण के लिए वैकल्पिक आईपी-रेटेड पंखे, अनुरूप कोटिंग्स और जंग-रोधी सतह उपचार।

एक्स-मेरिटन क्यों चुनें?

इन-हाउस विनिर्माण नियंत्रण: सेमीकंडक्टर परीक्षण से लेकर अंतिम असेंबली, वैक्यूम सोल्डरिंग और हर्मेटिक सीलिंग तक पूरी निगरानी।

सख्त गुणवत्ता मानक: 100% असेंबली कठोर एसी-प्रतिरोध (आरएसी), तापीय चालकता और सीबेक गुणांक परीक्षण से गुजरती हैं।

उन्नत सामग्री सिनर्जी: बेहतर थर्मल दक्षता और लंबे परिचालन जीवन के लिए इन-हाउस उच्च शक्ति वाली एक्सट्रूडेड थर्मोइलेक्ट्रिक सामग्री द्वारा संचालित।

वॉल्यूम उत्पादन के लिए प्रोटोटाइप: प्रारंभिक थर्मल सिमुलेशन और सीएडी लेआउट से वॉल्यूम निर्माण तक पूर्ण तकनीकी सहायता।

अक्सर पूछे जाने वाले प्रश्नों

डायरेक्ट-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली क्या हैं?

यह एक ठोस-अवस्था थर्मल प्रबंधन इकाई है जो ठोस सतह या ठंडी प्लेट से सीधे गर्मी खींचने के लिए पेल्टियर मॉड्यूल का उपयोग करती है और इसे एयर-कूल्ड हीट सिंक और पंखे का उपयोग करके आसपास की हवा में निकाल देती है।

मुझे लिक्विड-टू-एयर कूलिंग के स्थान पर डायरेक्ट-टू-एयर कूलिंग कब चुननी चाहिए?

डायरेक्ट-टू-एयर असेंबली तब आदर्श होती है जब गर्मी स्रोत को सीधे ठंडी प्लेट पर लगाया जा सकता है या जब तरल लूप, पंप और ट्यूबिंग स्थापित करना जगह, वजन या रखरखाव की कमी के कारण अव्यावहारिक होता है।

क्या यह असेंबली कूलिंग और हीटिंग दोनों प्रदान कर सकती है?

हाँ। लागू डीसी करंट की ध्रुवीयता को उलट कर, थर्मोइलेक्ट्रिक मॉड्यूल गर्मी प्रवाह की दिशा को उलट देता है, जिससे सक्रिय हीटिंग और कूलिंग के बीच निर्बाध स्विचिंग सक्षम हो जाती है।

कस्टम असेंबली डिज़ाइन का मूल्यांकन करने के लिए किन मापदंडों की आवश्यकता होती है?

इष्टतम कॉन्फ़िगरेशन निर्धारित करने के लिए, लक्ष्य ताप भार (क्यूसी), आवश्यक तापमान अंतर (ΔT), अधिकतम परिवेश तापमान, उपलब्ध स्थापना स्थान/सीएडी बाधाएं और पसंदीदा डीसी वोल्टेज प्रदान करें।
