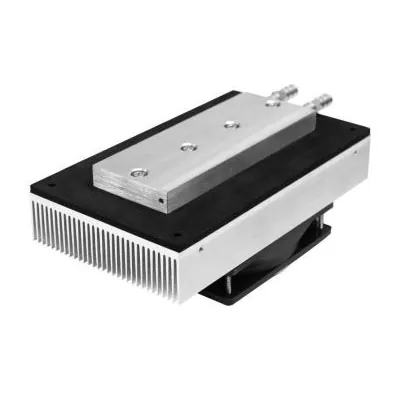

लिक्विड-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबलियाँ

एक्स-मेरिटन थर्मोइलेक्ट्रिक कूलिंग घटकों का विकास और निर्माण करता है। इन घटकों को तरल प्रवाह दर, ताप भार, लक्ष्य तापमान, उपलब्ध स्थापना स्थान और वायु-पक्ष ताप अपव्यय आवश्यकताओं के आधार पर कॉन्फ़िगर किया जा सकता है। हम लिक्विड-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली का उत्पादन करते हैं, जो एक एकीकृत थर्मल प्रबंधन समाधान है जो तरल सर्किट से आसपास की हवा में गर्मी स्थानांतरित करने के लिए थर्मोइलेक्ट्रिक मॉड्यूल का उपयोग करता है। यह प्रणाली एक तरल कोल्ड प्लेट, थर्मोइलेक्ट्रिक कूलर, रेडिएटर और पंखे को एक ही घटक में एकीकृत करती है, जो कंप्रेसर या रेफ्रिजरेंट की आवश्यकता के बिना तरल-ठंडा उपकरणों के लिए सक्रिय तापमान नियंत्रण प्रदान करती है।

प्रमुख विशेषताऐं

●तरल-से-वायु ताप स्थानांतरण: थर्मोइलेक्ट्रिक कूलिंग मॉड्यूल और एयर-कूल्ड हीट सिंक के माध्यम से तरल सर्किट से गर्मी को परिवेशी वायु में स्थानांतरित करता है।

सक्रिय तापमान नियंत्रण: नियंत्रित तरल तापमान की आवश्यकता वाले अनुप्रयोगों के लिए सक्रिय शीतलन और हीटिंग प्रदान करता है।

एकीकृत डिज़ाइन: टीईसी मॉड्यूल, लिक्विड कोल्ड प्लेट, हीट सिंक, पंखा और संबंधित घटकों को एक कॉम्पैक्ट थर्मल असेंबली में जोड़ता है।

कोई रेफ्रिजरेंट नहीं: कंप्रेसर या रेफ्रिजरेंट सर्किट के बिना सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग का उपयोग करता है।

कॉम्पैक्ट और कम कंपन: टीईसी के भीतर कोई यांत्रिक कंप्रेसर नहीं है, जो असेंबली को संवेदनशील उपकरण और अंतरिक्ष-बाधित प्रणालियों के लिए उपयुक्त बनाता है।

अनुकूलन योग्य कॉन्फ़िगरेशन: शीतलन क्षमता, आयाम, तरल इंटरफेस, विद्युत विशेषताओं और एयर-साइड घटकों को एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

लिक्विड-टू-एयर टीईसी असेंबली कैसे काम करती है?

लिक्विड-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली गर्मी को तरल पक्ष से हवा की ओर ले जाने के लिए पेल्टियर प्रभाव का उपयोग करती है।

मूल तापीय पथ है:

●तरल → कोल्ड प्लेट → टीईसी मॉड्यूल → हीट सिंक → पंखा → परिवेशी वायु

जब डीसी पावर को टीईसी मॉड्यूल पर लागू किया जाता है, तो गर्मी को तरल ठंडी प्लेट से अवशोषित किया जाता है और गर्म-साइड हीट सिंक में स्थानांतरित किया जाता है। फिर पंखा आसपास के वातावरण में गर्मी को दूर करने के लिए हीट सिंक के माध्यम से हवा भेजता है।

शीतलन प्रदर्शन टीईसी मॉड्यूल, तरल प्रवाह दर, थर्मल इंटरफ़ेस, गर्म पक्ष गर्मी अपव्यय, परिवेश तापमान और विद्युत संचालन स्थितियों पर निर्भर करता है।

अनुप्रयोग

लेजर और ऑप्टिकल उपकरण

लेजर सिस्टम, ऑप्टिकल घटकों और अन्य तरल-ठंडा ऑप्टोइलेक्ट्रॉनिक उपकरणों के तापमान स्थिरीकरण के लिए उपयोग किया जाता है।

प्रयोगशाला उपकरण

तरल-से-एयर थर्मोइलेक्ट्रिक कूलर असेंबली विश्लेषणात्मक उपकरणों, प्रयोगशाला तापमान-नियंत्रण प्रणालियों और स्थिर तरल तापमान की आवश्यकता वाले परीक्षण उपकरणों के लिए उपयुक्त हैं।

चिकित्सा एवं नैदानिक ​​उपकरण

इसे चिकित्सा और नैदानिक ​​उपकरणों में एकीकृत किया जा सकता है जहां कॉम्पैक्ट तरल तापमान नियंत्रण की आवश्यकता होती है।

औद्योगिक इलेक्ट्रॉनिक्स

इलेक्ट्रॉनिक उपकरण, नियंत्रण प्रणाली, सेंसर और अन्य गर्मी-संवेदनशील औद्योगिक उपकरणों में तरल लूप को ठंडा करने के लिए उपयुक्त।

बैटरी एवं ऊर्जा प्रणालियाँ

इसका उपयोग बैटरी से संबंधित घटकों और तरल शीतलन की आवश्यकता वाली अन्य प्रणालियों के स्थानीयकृत थर्मल प्रबंधन के लिए किया जा सकता है।

परिशुद्धता थर्मल नियंत्रण

कंप्रेसर-आधारित प्रशीतन के बिना नियंत्रित तरल तापमान की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त।

अनुकूलन विकल्प

एक्स-मेरिटन एप्लिकेशन-विशिष्ट थर्मल और मैकेनिकल आवश्यकताओं के अनुसार लिक्विड-टू-एयर थर्मोइलेक्ट्रिक कूलर असेंबली विकसित कर सकता है।

अनुकूलन में शामिल हो सकते हैं:

● टीईसी मॉड्यूल का आकार और कॉन्फ़िगरेशन

● ठंडा करने की क्षमता

● तरल कोल्ड प्लेट आयाम

● तरल इनलेट और आउटलेट कॉन्फ़िगरेशन

● टयूबिंग या फिटिंग आवश्यकताएँ

● द्रव प्रवाह दर

● हीट सिंक आयाम

● पंखे का आकार और वायु प्रवाह

● ऑपरेटिंग वोल्टेज और करंट

● तापमान सेंसर

●बढ़ते ढांचे

● विद्युत कनेक्शन

● समग्र असेंबली आयाम

ग्राहक मूल्यांकन के लिए थर्मल आवश्यकताएं, इंजीनियरिंग ड्राइंग, मौजूदा नमूने या उपकरण विनिर्देश प्रदान कर सकते हैं।

एक्स-मेरिटन क्यों चुनें?

एकीकृत टीईसी समाधान: टीईसी मॉड्यूल, तरल कोल्ड प्लेट, हीट सिंक और पंखे को एक थर्मल असेंबली के रूप में डिजाइन किया जा सकता है।

थर्मोइलेक्ट्रिक सामग्री विशेषज्ञता: इन-हाउस थर्मोइलेक्ट्रिक सामग्री विकास एप्लिकेशन-विशिष्ट टीईसी कॉन्फ़िगरेशन का समर्थन करता है।

कस्टम थर्मल डिज़ाइन: शीतलन क्षमता, तरल प्रवाह, आयाम और विद्युत मापदंडों का वास्तविक सिस्टम से मिलान किया जा सकता है।

प्रोटोटाइप से उत्पादन तक: थर्मल डिज़ाइन और प्रोटोटाइप विकास से लेकर परीक्षण और वॉल्यूम उत्पादन तक समर्थन।

अनुप्रयोग-केंद्रित इंजीनियरिंग: डिज़ाइन अलग से टीईसी मॉड्यूल का चयन करने के बजाय संपूर्ण थर्मल पथ पर विचार करता है।

अक्सर पूछे जाने वाले प्रश्नों

लिक्विड-कूल्ड थर्मोइलेक्ट्रिक कूलर असेंबली क्या है?

यह एक एकीकृत कूलिंग असेंबली है जो तरल सर्किट से गर्मी को आसपास की हवा में स्थानांतरित करने के लिए थर्मोइलेक्ट्रिक मॉड्यूल का उपयोग करती है। इसमें एक लिक्विड कोल्ड प्लेट, एक थर्मोइलेक्ट्रिक कूलर (टीईसी) मॉड्यूल, एक एयर-कूल्ड रेडिएटर और एक पंखा होता है।

लिक्विड-कूल्ड और एयर-कूल्ड टीईसी कूलिंग के बीच क्या अंतर है?

एक तरल-ठंडा टीईसी असेंबली एक ठंडी प्लेट के माध्यम से तरल को ठंडा करती है और रेडिएटर के माध्यम से आसपास की हवा में गर्मी फैलाती है। यह कॉन्फ़िगरेशन तब बहुत उपयोगी होता है जब कोई ताप स्रोत तरल सर्किट से जुड़ा होता है, या जब तरल शीतलन लक्ष्य उपकरण के साथ बेहतर थर्मल संपर्क प्रदान करता है।

क्या यह असेंबली कूलिंग और हीटिंग दोनों कार्य एक साथ प्रदान कर सकती है?

हाँ। टीईसी मॉड्यूल की ध्रुवीयता को उलट कर, गर्मी हस्तांतरण की दिशा को उलटा किया जा सकता है, जिससे समान असेंबली सक्रिय हीटिंग या शीतलन प्रदान कर सकती है जब सिस्टम डिज़ाइन द्विदिश तापमान नियंत्रण का समर्थन करता है।

कस्टम डिज़ाइन के लिए किस जानकारी की आवश्यकता है?

सबसे उपयोगी जानकारी में ताप भार, तरल प्रकार, तरल प्रवाह दर, इनलेट तापमान, लक्ष्य तापमान, परिवेश तापमान, उपलब्ध स्थापना स्थान, बिजली आपूर्ति और कनेक्शन आवश्यकताएं शामिल हैं। इंजीनियरिंग चित्र या नमूने भी हमें यांत्रिक संरचना का मूल्यांकन करने में मदद कर सकते हैं।

क्या एक्स-मेरिटन तरल कनेक्शन और रेडिएटर्स को अनुकूलित कर सकता है?

हाँ। लिक्विड इनलेट/आउटलेट कनेक्शन, कोल्ड प्लेट आयाम, रेडिएटर कॉन्फ़िगरेशन, पंखे का चयन, माउंटिंग संरचना और समग्र असेंबली आयाम सभी को एप्लिकेशन के अनुरूप अनुकूलित किया जा सकता है।
