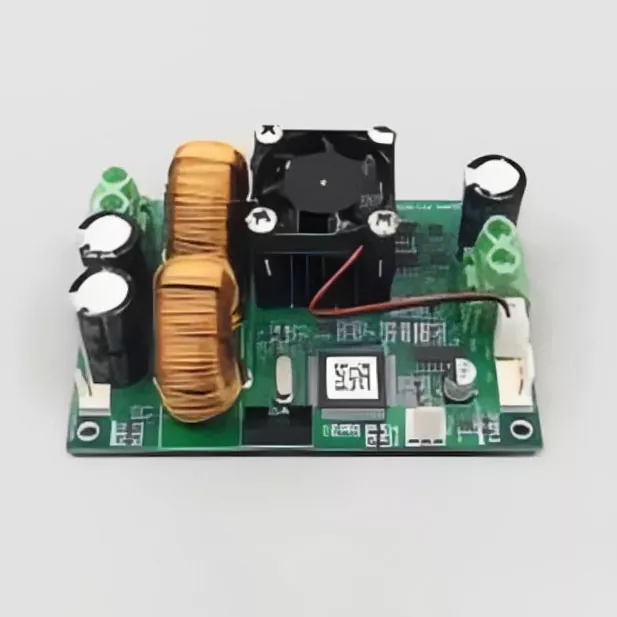

उच्च परिशुद्धता और सुपर हाई पावर वाला एक्स-मेरिटन टीसीबी-एनई-एचएच तापमान नियंत्रक एक औद्योगिक-ग्रेड, बंद-लूप थर्मल प्रबंधन ड्राइवर है जिसे भारी-भरकम थर्मोइलेक्ट्रिक कूलिंग और हीटिंग सिस्टम के लिए इंजीनियर किया गया है। ओईएम, सिस्टम इंटीग्रेटर्स और इंजीनियरिंग खरीद टीमों के लिए डिज़ाइन किया गया, यह उच्च-शक्ति नियंत्रण बोर्ड अल्ट्रा-फाइन तापमान नियंत्रण प्रदान करता है और ±0.01°C की सटीकता निर्धारित करता है। निरंतर आउटपुट विनियमन और उन्नत पीआईडी एल्गोरिदम द्वारा संचालित, यह स्पंदित स्विचिंग के शोर या उतार-चढ़ाव के जोखिम के बिना असाधारण थर्मल स्थिरता सुनिश्चित करता है।
उच्च परिशुद्धता और सुपर हाई पावर के साथ टीसीबी-एनई-एचएच तापमान नियंत्रक 0.01 डिग्री सेल्सियस की तापमान नियंत्रण सटीकता प्रदान करता है और 0.01 डिग्री सेल्सियस की तापमान सटीकता निर्धारित करता है। एक 10K एनटीसी सेंसर बंद-लूप विनियमन के लिए तापमान प्रतिक्रिया प्रदान करता है, जिससे नियंत्रक को मापा तापमान और प्रोग्राम किए गए सेटपॉइंट के बीच विचलन पर प्रतिक्रिया करने की अनुमति मिलती है।
नियंत्रक 27A के रेटेड TEC करंट के साथ 2V से 48V की TEC वोल्टेज रेंज का समर्थन करता है। यह आउटपुट क्षमता इसे कम-शक्ति वाले थर्मोइलेक्ट्रिक नियंत्रण बोर्डों की तुलना में काफी अधिक वर्तमान आवश्यकताओं वाले टीईसी मॉड्यूल को चलाने की अनुमति देती है।
थर्मोइलेक्ट्रिक कूलिंग और हीटिंग दोनों का समर्थन करने के लिए आउटपुट दिशा को स्विच किया जा सकता है। केवल एक ऑपरेटिंग दिशा की आवश्यकता वाले सिस्टम के लिए, नियंत्रक को केवल-कूलिंग या केवल-हीटिंग ऑपरेशन के लिए भी कॉन्फ़िगर किया जा सकता है।
नियंत्रक प्राथमिक तापमान-नियंत्रण विधि के रूप में स्पंदित स्विचिंग पर निर्भर होने के बजाय निरंतर आउटपुट विनियमन का उपयोग करता है।
ASCII सीरियल इंटरफ़ेस होस्ट सिस्टम को पैरामीटर सेटिंग और ऑपरेटिंग-स्टेटस मॉनिटरिंग के लिए नियंत्रक के साथ संचार करने की अनुमति देता है। यह नियंत्रक को एक अलग निगरानी इंटरफ़ेस की आवश्यकता के बिना कंप्यूटर-नियंत्रित थर्मल प्रबंधन प्रणालियों में शामिल करने में सक्षम बनाता है।
अलार्म सिग्नल, रेडी-स्टेटस इंडिकेशन और रिमोट टीईसी शटडाउन के लिए समर्पित इंटरफेस उपलब्ध हैं। ये कनेक्शन नियंत्रक को मेजबान उपकरण के साथ संचालन और दोष-स्थिति की जानकारी का आदान-प्रदान करने की अनुमति देते हैं।
बोर्ड 7V से 48V DC तक आपूर्ति वोल्टेज स्वीकार करता है, जिससे इसे विभिन्न DC पावर आर्किटेक्चर के साथ मिलान किया जा सकता है। डीसी-आधारित डिज़ाइन उन उपकरणों के लिए उपयुक्त है जहां टीईसी नियंत्रक को मौजूदा कम-वोल्टेज या मध्यवर्ती-वोल्टेज बिजली प्रणाली से संचालित करने की आवश्यकता होती है।
उच्च परिशुद्धता और सुपर हाई पावर वाला टीसीबी-एनई-एचएच तापमान नियंत्रक एक बंद-लूप तापमान-नियंत्रण प्रक्रिया के माध्यम से टीईसी मॉड्यूल को नियंत्रित करता है।
सबसे पहले, तापमान सेंसर नियंत्रित वस्तु के तापमान को मापता है और नियंत्रक को फीडबैक सिग्नल भेजता है। नियंत्रक मापा तापमान की तुलना प्रोग्राम किए गए सेटपॉइंट से करता है और आवश्यक टीईसी आउटपुट निर्धारित करता है।
जब शीतलन की आवश्यकता होती है, तो नियंत्रक टीईसी को शीतलन दिशा में चलाता है। जब हीटिंग की आवश्यकता होती है, तो आउटपुट दिशा उलट जाती है। नियंत्रक लोड को एक साधारण ऑन/ऑफ डिवाइस के रूप में मानने के बजाय तापमान प्रतिक्रिया के अनुसार टीईसी ड्राइव को लगातार समायोजित करता है।
मूल नियंत्रण क्रम है:
तापमान सेंसर → तापमान फीडबैक → पीआईडी नियंत्रण → टीईसी ड्राइव आउटपुट → कूलिंग या हीटिंग → तापमान फीडबैक
एकीकृत पीआईडी नियंत्रण एल्गोरिदम नियंत्रक को वास्तविक और लक्ष्य तापमान के बीच अंतर के अनुसार थर्मल लोड को विनियमित करने की अनुमति देता है। यह बंद-लूप प्रक्रिया निर्दिष्ट तापमान-नियंत्रण सटीकता को बनाए रखने का आधार है।
नियंत्रक डीसी पावर स्रोत, टीईसी मॉड्यूल, तापमान सेंसर और होस्ट उपकरण के बीच स्थापित किया गया है।
डीसी विद्युत आपूर्ति
↓
टीसीबी-एनई-एचएच नियंत्रक
↓
टीईसी मॉड्यूल
↓
थर्मल लोड
एक ही समय पर:
तापमान सेंसर → नियंत्रक फीडबैक इनपुट
ASCII सीरियल इंटरफ़ेस पैरामीटर कॉन्फ़िगरेशन और स्थिति निगरानी के लिए नियंत्रक को होस्ट कंप्यूटर या उपकरण नियंत्रण प्रणाली से कनेक्ट कर सकता है। समन्वित उपकरण-स्तर नियंत्रण की आवश्यकता होने पर अलार्म, रेडी और रिमोट शटडाउन इंटरफेस को होस्ट सिस्टम से जोड़ा जा सकता है।
37 मिमी बोर्ड की ऊंचाई नियंत्रक और उसके संबंधित विद्युत कनेक्शन के लिए स्थान आवंटित करते समय उपकरण डिजाइनरों के लिए एक परिभाषित यांत्रिक आवरण प्रदान करती है।
ऑपरेटिंग तापमान भिन्न होने पर लेजर डायोड के प्रदर्शन में बदलाव आ सकता है। नियंत्रक लेजर असेंबली से जुड़े टीईसी को नियंत्रित कर सकता है, आवश्यक ऑपरेटिंग सेटपॉइंट के आसपास नियंत्रित हीटिंग या कूलिंग प्रदान कर सकता है।
ऑप्टिकल सिस्टम जिनमें तापमान-संवेदनशील घटक होते हैं, नियंत्रित ऑपरेटिंग तापमान बनाए रखने के लिए टीईसी-आधारित थर्मल प्रबंधन का उपयोग कर सकते हैं। उच्च परिशुद्धता और सुपर हाई पावर वाला टीसीबी-एनई-एचएच तापमान नियंत्रक इस प्रकार के तापमान-विनियमित सिस्टम के लिए आवश्यक विद्युत ड्राइव और सेंसर फीडबैक प्रदान करता है।
थर्मोइलेक्ट्रिक तापमान नियंत्रण को ऑप्टिकल संचार उपकरण में शामिल किया जा सकता है जहां डिवाइस का तापमान एक परिभाषित सीमा के भीतर रहना आवश्यक है। नियंत्रक उपकरण के थर्मल प्रबंधन आर्किटेक्चर के भीतर टीईसी ड्राइव और फीडबैक-नियंत्रण इकाई के रूप में काम कर सकता है।
प्रयोगशाला और वैज्ञानिक उपकरणों को माप या प्रयोग के लिए दोहराए जाने योग्य तापमान स्थितियों की आवश्यकता हो सकती है। नियंत्रक की बढ़िया तापमान-नियंत्रण क्षमता और धारावाहिक संचार इंटरफ़ेस इसे उपकरण-स्तरीय थर्मल नियंत्रण प्रणालियों में एकीकृत करने की अनुमति देता है।
मेडिकल सेंसिंग और डायग्नोस्टिक उपकरण में तापमान-संवेदनशील ऑप्टिकल, इलेक्ट्रॉनिक या डिटेक्शन घटक हो सकते हैं। नियंत्रक नियंत्रित टीईसी हीटिंग या कूलिंग प्रदान कर सकता है जहां उपकरण को एक परिभाषित थर्मल ऑपरेटिंग स्थिति की आवश्यकता होती है।
उच्च-वर्तमान टीईसी मॉड्यूल का उपयोग करने वाले सिस्टम को तापमान प्रतिक्रिया बनाए रखते हुए पर्याप्त विद्युत उत्पादन को संभालने में सक्षम नियंत्रक की आवश्यकता हो सकती है। 27A रेटेड टीईसी करंट नियंत्रक को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जो पारंपरिक कम-वर्तमान टीईसी नियंत्रकों की आउटपुट आवश्यकताओं से अधिक है।
नीचे आप उच्च परिशुद्धता और सुपर हाई पावर वाले हमारे टीसीबी-एनई-एचएच तापमान नियंत्रक का विवरण पा सकते हैं:
|
पैरामीटर |
विनिर्देश |
|
बोर्ड आपूर्ति वोल्टेज |
7V-48V |
|
टीईसी वोल्टेज |
2V-48V |
|
टीईसी वर्तमान |
27ए रेटेड |
|
तापमान संवेदक |
10K एनटीसी |
|
तापमान नियंत्रण सटीकता |
0.01°से |
|
तापमान सटीकता निर्धारित करें |
0.01°से |
|
एनटीसी संस्करण तापमान माप |
-60°C से +170°C |
|
एनटीसी संस्करण तापमान नियंत्रण |
-20°C से +100°C |
|
PT100/PT1000 तापमान नियंत्रण |
-75°C से +234°C |
|
पीटी100/पीटी1000 नियंत्रण |
-65°C से +225°C |
|
परिचालन तापमान |
-40°C से +45°C |
|
भंडारण तापमान |
-40°C से +60°C |
|
परिचालन आर्द्रता |
0-95% |
|
तापमान सेट करें |
25°C (अनुकूलन योग्य) |
|
ऊंचाई |
37 मिमी |
टीईसी नियंत्रक का चयन करने के लिए नियंत्रक के विद्युत आउटपुट को टीईसी मॉड्यूल और उपकरण की थर्मल आवश्यकताओं के साथ मिलान करना आवश्यक है।
टीईसी वोल्टेज: नियंत्रक के समर्थित टीईसी वोल्टेज को चयनित टीईसी मॉड्यूल के लिए आवश्यक ऑपरेटिंग वोल्टेज को कवर करना चाहिए।
टीईसी करंट: मॉड्यूल के आवश्यक ऑपरेटिंग करंट और पीक करंट को नियंत्रक के रेटेड 27A आउटपुट के विरुद्ध जांचा जाना चाहिए।
तापमान सीमा: चयनित सेंसर और नियंत्रक कॉन्फ़िगरेशन को आवश्यक माप सीमा और इच्छित तापमान-नियंत्रण सीमा दोनों को कवर करना चाहिए।
तापमान सटीकता: लेजर डायोड, ऑप्टिकल डिवाइस, या सटीक उपकरणों से जुड़े अनुप्रयोगों को नियंत्रक का चयन करने से पहले आवश्यक तापमान स्थिरता को परिभाषित करना चाहिए।
बिजली की आपूर्ति: उपलब्ध डीसी आपूर्ति नियंत्रक की 7V-48V बोर्ड आपूर्ति सीमा के भीतर रहनी चाहिए और इच्छित टीईसी ऑपरेटिंग बिंदु के लिए पर्याप्त बिजली प्रदान करनी चाहिए।
नियंत्रण इंटरफ़ेस: कंप्यूटर-आधारित पैरामीटर सेटिंग या निगरानी की आवश्यकता वाले सिस्टम को सिस्टम डिज़ाइन के दौरान उपलब्ध ASCII सीरियल संचार इंटरफ़ेस पर विचार करना चाहिए।
एक्स-मेरिटन की सेमीकंडक्टर थर्मल प्रबंधन क्षमताएं थर्मोइलेक्ट्रिक सामग्री, मुख्य घटक अनुकूलन, थर्मल समाधान डिजाइन और सिस्टम-स्तरीय चयन को कवर करती हैं। नियंत्रक के लिए, उत्पादन और सत्यापन को विद्युत और थर्मल कार्यों पर ध्यान केंद्रित करना चाहिए जो सिस्टम-स्तरीय प्रदर्शन निर्धारित करते हैं।
परीक्षण में शामिल हो सकते हैं:
● 1.डीसी आपूर्ति इनपुट सत्यापन
● 2.TEC वोल्टेज और वर्तमान आउटपुट परीक्षण
● 3.तापमान सेंसर सिग्नल सत्यापन
● 4.तापमान-नियंत्रण सटीकता परीक्षण
● 5.शीतलन एवं तापन दिशा का परीक्षण
● 6.क्रमिक संचार परीक्षण
● 7.अलार्म और शटडाउन इंटरफ़ेस परीक्षण
● 8.परिचालन-स्थिति सत्यापन
रेटेड टीईसी करंट 27A है।
समर्थित टीईसी वोल्टेज रेंज 2V से 48V है।
मानक कॉन्फ़िगरेशन 10K NTC सेंसर का उपयोग करता है। आवश्यक तापमान-नियंत्रण वास्तुकला के अनुसार PT100/PT1000 कॉन्फ़िगरेशन भी उपलब्ध हैं।
हाँ। टीईसी आउटपुट दोनों दिशाओं में काम कर सकता है, जिससे सिस्टम थर्मोइलेक्ट्रिक कूलिंग या हीटिंग प्रदान कर सकता है। विशिष्ट अनुप्रयोगों के लिए केवल-कूलिंग और केवल-हीटिंग कॉन्फ़िगरेशन भी समर्थित हैं।
निर्दिष्ट तापमान-नियंत्रण सटीकता 0.01°C है, निर्धारित तापमान सटीकता 0.01°C है।
हाँ। ASCII सीरियल इंटरफ़ेस का उपयोग पैरामीटर सेटिंग और वास्तविक समय ऑपरेटिंग-स्थिति की निगरानी के लिए किया जा सकता है।
नियंत्रक मिलान के लिए टीईसी ऑपरेटिंग वोल्टेज, आवश्यक वर्तमान, लक्ष्य तापमान, तापमान सीमा, सेंसर प्रकार, बिजली आपूर्ति, शीतलन/हीटिंग आवश्यकताएं और संचार आवश्यकताएं प्रदान की जानी चाहिए।
