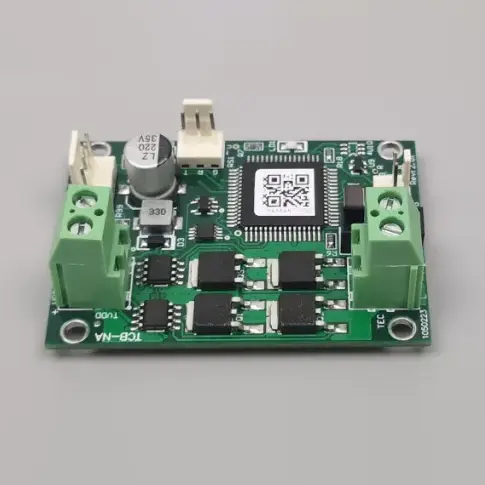

मानक कूलरों के लिए टीसीबी-एनए तापमान नियंत्रक

मानक कूलर के लिए एक्स-मेरिटन टीसीबी-एनए तापमान नियंत्रक मानक थर्मोइलेक्ट्रिक कूलर (टीईसी) के लिए एक तापमान नियंत्रण मॉड्यूल है, जो शीतलन और हीटिंग दोनों का समर्थन करता है। यह ±0.1°C तापमान नियंत्रण सटीकता, 0-10A TEC करंट और -20°C से +100°C की नियंत्रण सीमा प्रदान करता है।

एक मानक ASCII सीरियल इंटरफ़ेस, 10K NTC तापमान सेंसिंग और एक कॉम्पैक्ट 60 × 42 × 26.5 मिमी संरचना के साथ, TCB-NA को औद्योगिक और वाणिज्यिक थर्मल प्रबंधन प्रणालियों में सीधे एकीकरण के लिए डिज़ाइन किया गया है।

तकनीकी निर्देश

एनटीसी बी मान को अनुकूलित किया जा सकता है। एक अलग बी मान पूर्ण तापमान माप को प्रभावित करता है लेकिन बुनियादी नियंत्रण सटीकता को नहीं बदलता है।

नियंत्रण कार्य

गर्म और ठण्डा करना

नियंत्रक एनटीसी सेंसर के माध्यम से तापमान मापता है और सेटपॉइंट के अनुसार टीईसी दिशा को समायोजित करता है। यह एक ही मॉड्यूल को अलग-अलग नियंत्रण हार्डवेयर के बिना हीटिंग और कूलिंग दोनों प्रदान करने की अनुमति देता है।

चालू/बंद विनियमन

चालू/बंद नियंत्रण विधि लेजर डायोड और प्रयोगशाला उपकरण सहित मानक टीईसी अनुप्रयोगों में स्थिर तापमान रखरखाव के लिए डिज़ाइन की गई है।

सीरियल इंटरफ़ेस

तापमान सेटिंग्स और वास्तविक समय की निगरानी को ASCII सीरियल प्रोटोकॉल के माध्यम से प्रबंधित किया जा सकता है। सेटअप और परीक्षण के दौरान विंडोज़ हाइपरटर्मिनल जैसे सामान्य सीरियल टूल का उपयोग किया जा सकता है।

समर्पित अलार्म और "तैयार" सिग्नल ऑपरेटिंग-स्थिति प्रतिक्रिया प्रदान करते हैं, जबकि टीईसी शटडाउन इनपुट मेजबान सिस्टम को आवश्यक होने पर टीईसी ऑपरेशन को अक्षम करने की अनुमति देता है।

शक्ति मिलान

टीईसी वोल्टेज

वोल्टेज मिलान महत्वपूर्ण है क्योंकि मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक आंतरिक आउटपुट वोल्टेज सीमित प्रदान नहीं करता है। आपूर्ति वोल्टेज कनेक्टेड टीईसी के रेटेड वोल्टेज से अधिक नहीं होना चाहिए।

उदाहरण के लिए, 12V TEC का उपयोग करते समय, सिस्टम बिजली आपूर्ति को तदनुसार चुना जाना चाहिए।

पावर रिपल

नियंत्रक के स्विचिंग ऑपरेशन से कनेक्टेड स्विचिंग बिजली आपूर्ति पर तरंग बढ़ सकती है। यदि सिस्टम में विद्युत शोर या ईएमआई के प्रति संवेदनशील अन्य बोर्ड हैं, तो नियंत्रक के लिए एक अलग बिजली आपूर्ति बेहतर हो सकती है।

तापमान प्रदर्शन

सेंसर रेंज

कनेक्टेड 10K NTC -30°C से +147°C की निर्दिष्ट माप सीमा का समर्थन करता है, जबकि सक्रिय तापमान नियंत्रण -20°C से +100°C तक निर्दिष्ट है।

शुद्धता

निर्दिष्ट तापमान नियंत्रण सटीकता और सेट तापमान सटीकता दोनों ±0.1°C हैं। वास्तविक सिस्टम प्रदर्शन एनटीसी सहनशीलता, सेंसर प्लेसमेंट, थर्मल संपर्क, टीईसी विशेषताओं, गर्मी लंपटता और परिवेश स्थितियों से भी प्रभावित हो सकता है।

सख्त तापमान स्थिरता की आवश्यकता वाले अनुप्रयोगों के लिए, परीक्षण अंतिम टीईसी, सेंसर, लोड और यांत्रिक संरचना के साथ किया जाना चाहिए।

अनुप्रयोग क्षेत्र

लेजर डायोड

नियंत्रक लेजर डायोड सिस्टम के लिए एक स्थिर थर्मल वातावरण बनाए रख सकता है जहां तापमान सीधे ऑपरेटिंग प्रदर्शन को प्रभावित करता है।

प्रयोगशाला उपकरण

यह स्थिर तापमान विनियमन के साथ मानक थर्मोइलेक्ट्रिक हीटिंग और शीतलन की आवश्यकता वाले प्रयोगशाला उपकरणों के लिए उपयुक्त है।

औद्योगिक प्रणालियाँ

औद्योगिक उपकरण सामान्य प्रयोजन टीईसी नियंत्रण के लिए मॉड्यूल का उपयोग कर सकते हैं जहां कॉम्पैक्ट इंस्टॉलेशन, सीरियल संचार और लागत दक्षता महत्वपूर्ण हैं।

स्मार्ट उपकरण

लागत-उन्मुख वास्तुकला नियंत्रक को स्मार्ट उपकरण निर्माण और मानक तापमान नियंत्रण की आवश्यकता वाले अन्य वॉल्यूम अनुप्रयोगों के लिए उपयुक्त बनाती है।

टीसीबी-एनए या टीसीबी-एनई?

टीसीबी-एनए तब उपयुक्त है जब परियोजना मानक तापमान नियंत्रण और लागत दक्षता को प्राथमिकता देती है। अधिक उन्नत ऊर्जा प्रबंधन या उच्च-स्तरीय तापमान नियंत्रण कार्यों की आवश्यकता वाले अनुप्रयोगों के लिए, टीसीबी-एनई श्रृंखला अधिक उपयुक्त हो सकती है।

चयन टीईसी वोल्टेज, करंट, लक्ष्य तापमान, नियंत्रण आवश्यकताओं, दक्षता और सिस्टम आर्किटेक्चर पर आधारित होना चाहिए।

खरीद आवश्यकताएँ

ऑर्डर देने से पहले, खरीदारों को टीईसी रेटेड वोल्टेज, अधिकतम करंट, बिजली आपूर्ति वोल्टेज, लक्ष्य तापमान, आवश्यक सटीकता, एनटीसी विनिर्देश, संचार आवश्यकताओं और ऑपरेटिंग वातावरण की पुष्टि करनी चाहिए।

एक्स-मेरिटन चीन में अपना कारखाना संचालित करता है, जिसमें पीसीबी असेंबली और अंतिम अंशांकन शामिल है। इसकी इंजीनियरिंग टीम टीईसी वोल्टेज मिलान, पावर रिपल प्रबंधन और कॉन्फ़िगरेशन आवश्यकताओं के लिए तकनीकी सहायता प्रदान कर सकती है। मानक घटक सूची और विदेशी लॉजिस्टिक्स OEM और वॉल्यूम खरीद का समर्थन करते हैं।

स्थापना नोट्स

बिजली आपूर्ति टीईसी रेटिंग के अनुकूल होनी चाहिए। टीईसी वोल्टेज से अधिक होने से घटक अधिभार हो सकता है क्योंकि मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक में कोई आंतरिक आउटपुट वोल्टेज सीमित नहीं है।

0-10ए वर्तमान विनिर्देश का मूल्यांकन टीईसी, वायरिंग, कनेक्टर्स और बिजली आपूर्ति के साथ किया जाना चाहिए। संपूर्ण थर्मोइलेक्ट्रिक प्रणाली के लिए उचित ताप अपव्यय भी आवश्यक है।

अन्य संवेदनशील इलेक्ट्रॉनिक्स को उसी स्विचिंग बिजली आपूर्ति से कनेक्ट करते समय, अंतिम सिस्टम एकीकरण से पहले रिपल और ईएमआई प्रदर्शन की जांच करें।

अक्सर पूछे जाने वाले प्रश्नों

टीसीबी-एनए किस टीईसी वोल्टेज का समर्थन कर सकता है?

नियंत्रक 5V से 27V तक TEC वोल्टेज का समर्थन करता है। टीईसी वोल्टेज बोर्ड आपूर्ति वोल्टेज के बराबर या उससे अधिक होना चाहिए। क्योंकि टीसीबी-एनए में कोई आंतरिक आउटपुट वोल्टेज सीमित नहीं है, बिजली की आपूर्ति टीईसी के रेटेड वोल्टेज से अधिक नहीं होनी चाहिए।

अधिकतम टीईसी धारा क्या है?

मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक 0-10ए की टीईसी वर्तमान सीमा का समर्थन करता है। वास्तविक ऑपरेटिंग करंट का चयन टीईसी रेटिंग, थर्मल लोड, वायरिंग, कनेक्टर और बिजली आपूर्ति क्षमता के अनुसार किया जाना चाहिए।

क्या नियंत्रक हीटिंग और कूलिंग दोनों प्रदान कर सकता है?

हाँ। द्विदिशीय नियंत्रण वास्तुकला टीईसी को हीटिंग और कूलिंग दोनों मोड में काम करने की अनुमति देती है, जिससे बदलती परिवेश स्थितियों के तहत लक्ष्य तापमान बनाए रखना संभव हो जाता है।

नियंत्रक किस तापमान सेंसर का उपयोग करता है?

मानक कॉन्फ़िगरेशन 3950 के डिफ़ॉल्ट बी मान के साथ 10K एनटीसी का उपयोग करता है। बी मान को एप्लिकेशन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। निर्दिष्ट माप सीमा -30°C से +147°C है, नियंत्रण सीमा -20°C से +100°C तक है।

टीसीबी-एनए को कैसे नियंत्रित या मॉनिटर किया जा सकता है?

नियंत्रक तापमान सेटिंग और वास्तविक समय की निगरानी के लिए एक मानक ASCII सीरियल इंटरफ़ेस का उपयोग करता है। यह मेजबान नियंत्रण प्रणाली के साथ एकीकरण के लिए अलार्म और "तैयार" स्थिति सिग्नल और एक टीईसी शटडाउन इनपुट भी प्रदान करता है।
