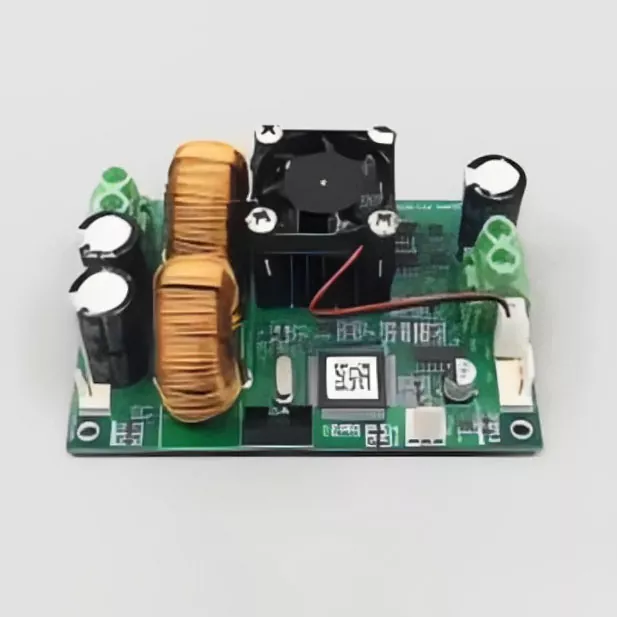

पीआईडी ​​तापमान नियंत्रक

एक्स-मेरिटन औद्योगिक हीटिंग और कूलिंग सिस्टम में उपयोग किए जाने वाले पीआईडी ​​तापमान नियंत्रक बनाती है। ये उपकरण एक सेंसर से तापमान संकेत पढ़ते हैं, इसकी तुलना एक सेटपॉइंट से करते हैं, और प्रक्रिया के तापमान को स्थिर रखने के लिए आउटपुट को समायोजित करते हैं। सामान्य अनुप्रयोगों में प्लास्टिक एक्सट्रूज़न, पैकेजिंग मशीनरी, प्रयोगशाला भट्टियां और खाद्य प्रसंस्करण लाइनें शामिल हैं।

नियंत्रक एक स्टैंडअलोन हीटिंग डिवाइस नहीं है। यह नियंत्रण संकेत प्रदान करता है जो रिले, सॉलिड-स्टेट रिले (एसएसआर), या एनालॉग आउटपुट को चलाता है। वास्तविक हीटिंग या कूलिंग बाहरी तत्वों जैसे कार्ट्रिज हीटर, बैंड हीटर या कूलिंग वाल्व द्वारा किया जाता है।

पीआईडी ​​नियंत्रण कैसे काम करता है

पीआईडी ​​का मतलब आनुपातिक, अभिन्न और व्युत्पन्न है। नियंत्रक लगातार सेटपॉइंट और वास्तविक तापमान के बीच अंतर को मापता है। इस अंतर को त्रुटि कहा जाता है.

आनुपातिक शब्द वर्तमान त्रुटि के लिए आनुपातिक आउटपुट उत्पन्न करता है। अभिन्न शब्द पिछली त्रुटियों को संचित करता है और स्थिर-स्थिति ऑफसेट को ठीक करता है। व्युत्पन्न शब्द परिवर्तन की दर पर प्रतिक्रिया करता है और ओवरशूट को कम करने में मदद करता है।

व्यवहार में, उपयोगकर्ता या नियंत्रक का ऑटो-ट्यून फ़ंक्शन तीन पैरामीटर सेट करता है: आनुपातिक बैंड, अभिन्न समय और व्युत्पन्न समय। सही ट्यूनिंग जरूरी है. खराब ट्यून किया गया पीआईडी ​​लूप दोलन करेगा या धीरे-धीरे प्रतिक्रिया करेगा। ऑन-ऑफ नियंत्रण सरल है और इसका उपयोग वहां किया जाता है जहां प्रक्रिया तापमान में उतार-चढ़ाव को सहन करती है।

तकनीकी मापदंड

अंतिम परीक्षण में सभी विशिष्टताओं का सत्यापन किया जाता है। प्रत्येक इकाई के साथ एक अंशांकन प्रमाणपत्र प्रदान किया जा सकता है।

इनपुट और आउटपुट विकल्प

नियंत्रक को तापमान सेंसर और लोड स्विचिंग डिवाइस से मेल खाना चाहिए। नीचे दी गई तालिका सामान्य संयोजनों का सारांश प्रस्तुत करती है।

इनपुट प्रकार और सेंसर के बीच बेमेल के कारण गलत रीडिंग आती है। आउटपुट और लोड स्विचिंग डिवाइस के बीच बेमेल नियंत्रण विफल होने या घटक क्षति का कारण बनता है।

पीआईडी ​​बनाम ऑन-ऑफ नियंत्रण

जब तापमान सेटपॉइंट से नीचे चला जाता है तो ऑन-ऑफ नियंत्रण आउटपुट को पूरी तरह से चालू कर देता है और जब यह सेटपॉइंट और हिस्टैरिसीस बैंड से ऊपर चला जाता है तो पूरी तरह से बंद हो जाता है। यह विधि सरल है और बड़े तापीय द्रव्यमान वाले सिस्टम के लिए काम करती है जहां तापमान में उतार-चढ़ाव स्वीकार्य है।

पीआईडी ​​नियंत्रण आउटपुट को लगातार या तीव्र विस्फोटों में नियंत्रित करता है। यह न्यूनतम दोलन के साथ तापमान को निर्धारित बिंदु के करीब बनाए रखता है। पीआईडी ​​उन प्रक्रियाओं के लिए आवश्यक है जिनके लिए सख्त तापमान सहनशीलता की आवश्यकता होती है, जैसे प्रयोगशाला इनक्यूबेटर, इंजेक्शन मोल्डिंग नोजल और लेजर डायोड तापमान नियंत्रण।

एक्स-मेरिटन नियंत्रकों में ऑटो-ट्यून फ़ंक्शन एक नियंत्रित गड़बड़ी शुरू करके और प्रक्रिया प्रतिक्रिया को मापकर प्रारंभिक पीआईडी ​​मापदंडों की गणना करता है। ऑटो-ट्यून के बाद, इष्टतम प्रदर्शन के लिए मैन्युअल फाइन-ट्यूनिंग की भी अक्सर आवश्यकता होती है।

स्थापना और वायरिंग संबंधी विचार

फ़ील्ड विफलताओं का सबसे आम कारण ग़लत वायरिंग है। स्थापना के दौरान निम्नलिखित बिंदुओं की जाँच की जानी चाहिए:

थर्मोकपल इनपुट: सही थर्मोकपल एक्सटेंशन तार का उपयोग करें। तांबे के तार का प्रयोग न करें. ध्रुवीयता का मिलान होना चाहिए. नियंत्रक में निर्मित कोल्ड जंक्शन मुआवजा मानता है कि टर्मिनल ब्लॉक एक ज्ञात तापमान पर है। नियंत्रक को गर्म हवा के स्रोतों के पास रखने से बचें जो टर्मिनल तापमान में गिरावट का कारण बनते हैं।

आरटीडी इनपुट: लीड प्रतिरोध को रद्द करने के लिए तीन-तार या चार-तार कनेक्शन का उपयोग करें। दो-तार कनेक्शन माप त्रुटि उत्पन्न करता है, विशेष रूप से लंबे केबल रन के साथ।

एसएसआर आउटपुट: नियंत्रक का एसएसआर आउटपुट एक कम वोल्टेज डीसी पल्स है। इसे बाहरी एसएसआर के नियंत्रण इनपुट से जोड़ा जाना चाहिए। इसे सीधे हीटिंग तत्व से न जोड़ें।

रिले आउटपुट: रिले संपर्कों की सुरक्षा के लिए आगमनात्मक भार पर एक स्नबर सर्किट का उपयोग करें। रिले जीवन को किसी दिए गए करंट पर विशिष्ट संख्या में संचालन के लिए रेट किया गया है। उच्च धारा पर बार-बार स्विच करने से जीवन छोटा हो जाता है।

बिजली की आपूर्ति: विस्तृत वोल्टेज इनपुट अधिकांश औद्योगिक मेन को स्वीकार करता है। लेकिन आस-पास की मोटरों या संपर्ककर्ताओं से वोल्टेज स्पाइक्स नियंत्रक को नुकसान पहुंचा सकते हैं। यदि बिजली लाइन में शोर हो तो सर्ज प्रोटेक्टर या लाइन फिल्टर का उपयोग करें।

ग्राउंडिंग: ग्राउंड टर्मिनल को उचित अर्थ से कनेक्ट करें। इससे विद्युत शोर कम होता है और सुरक्षा में सुधार होता है।

चयन मार्गदर्शिका

पीआईडी ​​तापमान नियंत्रक का चयन करने के लिए, इन प्रश्नों के उत्तर दें:

1. किस प्रकार के सेंसर का उपयोग किया जाएगा?

थर्मोकपल एक विस्तृत तापमान रेंज को कवर करते हैं और तुरंत प्रतिक्रिया करते हैं। आरटीडी कम तापमान पर अधिक सटीक और स्थिर होते हैं लेकिन धीमे होते हैं। जब तापमान सिग्नल ट्रांसमीटर से आता है तो एनालॉग इनपुट का उपयोग किया जाता है।

2. आवश्यक तापमान सीमा क्या है?

नियंत्रक रेंज को अपेक्षित ऑपरेटिंग रेंज को कवर करना चाहिए। आवश्यकता से अधिक व्यापक रेंज वाले नियंत्रक का उपयोग करने से रिज़ॉल्यूशन कम हो जाता है। उदाहरण के लिए, 0-1370°C रेंज वाला K थर्मोकपल नियंत्रक 1°C रिज़ॉल्यूशन दिखाता है। 0-400°C रेंज वाला नियंत्रक 0.1°C रिज़ॉल्यूशन दिखा सकता है।

3. लोड स्विचिंग डिवाइस क्या है?

यदि SSR का उपयोग कर रहे हैं, तो SSR ड्राइव आउटपुट का चयन करें। If using a mechanical contactor, relay output is appropriate. If the final control element is a proportional valve or SCR power controller, use an analog output.

4. किस सटीकता की आवश्यकता है?

प्रदर्शन सटीकता विनिर्देश ±0.5% FS या ±1 अंक है। 0-400°C रेंज के लिए, यह ±2°C है। यदि प्रक्रिया को ±0.5°C नियंत्रण की आवश्यकता होती है, तो अकेले नियंत्रक इसे प्राप्त नहीं कर सकता है। सेंसर की सटीकता, गर्मी की कमी और सिस्टम ट्यूनिंग भी अंतिम नियंत्रण सटीकता में योगदान करते हैं।

5. क्या संचार या अलार्म की आवश्यकता है?

अलार्म आउटपुट अधिक तापमान से सुरक्षा के लिए उपयोगी होते हैं। आरएस485 मोडबस नियंत्रक को पीएलसी या कंप्यूटर से निगरानी और समायोजित करने की अनुमति देता है। ये विकल्प लागत जोड़ते हैं, इसलिए केवल वही चुनें जो एप्लिकेशन को चाहिए।

विशिष्ट अनुप्रयोग

प्लास्टिक और पैकेजिंग मशीनरी

पीआईडी ​​नियंत्रक एक्सट्रूज़न बैरल, हॉट रनर मैनिफोल्ड और हीट सीलिंग बार के तापमान को नियंत्रित करते हैं। लगातार तापमान सामग्री के क्षरण को रोकता है और सील की गुणवत्ता सुनिश्चित करता है।

प्रयोगशाला उपकरण

मफल भट्टियां, सुखाने वाले ओवन और निरंतर तापमान स्नान दोहराने योग्य स्थितियों के लिए पीआईडी ​​नियंत्रकों पर निर्भर करते हैं। इन प्रणालियों की धीमी तापीय प्रतिक्रिया के लिए अभिन्न शब्द की सावधानीपूर्वक ट्यूनिंग की आवश्यकता होती है।

खाद्य प्रसंस्करण

वाणिज्यिक ओवन, फ्रायर और पाश्चराइज़र खाद्य सुरक्षा और गुणवत्ता मानकों को पूरा करने के लिए पीआईडी ​​नियंत्रकों का उपयोग करते हैं। सटीक निम्न-तापमान माप के लिए नियंत्रक अक्सर PT100 सेंसर के साथ काम करता है।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण

सोल्डरिंग स्टेशन, रिफ्लो ओवन और क्योरिंग ओवन को सख्त तापमान प्रोफाइल की आवश्यकता होती है। पीआईडी ​​नियंत्रक तेजी से स्विचिंग और ठीक नियंत्रण के लिए एसएसआर आउटपुट के साथ काम करता है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: व्यवहार में पीआईडी ​​और ऑन-ऑफ नियंत्रण के बीच क्या अंतर है?

ए: ऑन-ऑफ नियंत्रण फुल ऑन और फुल ऑफ के बीच आउटपुट को टॉगल करता है। तापमान निर्धारित बिंदु के आसपास बदलता रहता है। पीआईडी ​​नियंत्रण तापमान को लगभग स्थिर रखने के लिए आउटपुट को लगातार समायोजित करता है। जब प्रक्रिया केवल एक छोटा विचलन सहन करती है तो पीआईडी ​​का उपयोग करें।

प्रश्न: ऑटो-ट्यून क्या है और मुझे इसका उपयोग कब करना चाहिए?

उत्तर: ऑटो-ट्यून एक ऐसी सुविधा है जो स्वचालित रूप से पीआईडी ​​मापदंडों की गणना करती है। यह आउटपुट को नियंत्रित तरीके से चालू और बंद करके और यह मापकर काम करता है कि सिस्टम कैसे प्रतिक्रिया करता है। प्रारंभिक सेटअप के दौरान या जब थर्मल लोड में महत्वपूर्ण परिवर्तन हो तो ऑटो-ट्यून चलाएँ। ऑटो-ट्यून के बाद, प्रदर्शन सत्यापित करें और यदि आवश्यक हो तो मैन्युअल समायोजन करें।

प्रश्न: मेरा तापमान निर्धारित बिंदु से अधिक क्यों हो जाता है?

ए: ओवरशूट का आम तौर पर मतलब है कि आनुपातिक बैंड बहुत संकीर्ण है या अभिन्न समय बहुत कम है। तापमान निर्धारित बिंदु तक पहुंचने से पहले नियंत्रक बहुत अधिक आउटपुट लागू कर रहा है। आनुपातिक बैंड बढ़ाएँ या अभिन्न क्रिया कम करें। ऑटो-ट्यून एक शुरुआती बिंदु ढूंढने में मदद कर सकता है।

प्रश्न: क्या मैं हीटिंग और कूलिंग के लिए एक ही नियंत्रक का उपयोग कर सकता हूं?

उत्तर: कुछ मॉडल ताप/ठंडा दोहरे आउटपुट का समर्थन करते हैं। वे एक आउटपुट हीटिंग के लिए और दूसरा कूलिंग के लिए प्रदान करते हैं। यह उन प्रणालियों के लिए उपयोगी है जिनके लिए दोनों की आवश्यकता होती है, जैसे एयर कूलिंग पंखे के साथ प्लास्टिक एक्सट्रूडर। दोहरी आउटपुट उपलब्धता की पुष्टि करने के लिए मॉडल विनिर्देशों की जाँच करें।

प्रश्न: मुझे कैसे पता चलेगा कि मेरा सेंसर संगत है?

ए: नियंत्रक इनपुट प्रकार सेंसर से मेल खाना चाहिए। थर्मोकपल के लिए, प्रकार अक्षर (K, J, T, आदि) का मिलान होना चाहिए। आरटीडी के लिए, प्रतिरोध वक्र (पीटी100 या पीटी1000) का मिलान होना चाहिए। गलत सेटिंग का उपयोग करने से तापमान रीडिंग गलत हो जाएगी। अधिकांश नियंत्रकों के पास इनपुट प्रकार का चयन करने के लिए एक कॉन्फ़िगरेशन पैरामीटर होता है।

प्रश्न: पीआईडी ​​नियंत्रक का अपेक्षित जीवनकाल क्या है?

उत्तर: उचित स्थापना और शीतलन के साथ, इलेक्ट्रॉनिक्स कई वर्षों तक काम कर सकते हैं। रिले आउटपुट सबसे आम पहनने वाली वस्तु है। रिले संपर्क जीवन निर्माता द्वारा निर्दिष्ट किया जाता है और स्विचिंग आवृत्ति और वर्तमान पर निर्भर करता है। एसएसआर आउटपुट में कोई यांत्रिक घिसाव नहीं होता है लेकिन ओवरहीटिंग या ओवरवॉल्टेज के कारण विफल हो सकता है।

प्रश्न: क्या आप ट्यूनिंग के लिए तकनीकी सहायता प्रदान करते हैं?

उत्तर: हाँ. हमारे इंजीनियर विशिष्ट अनुप्रयोगों के लिए प्रारंभिक सेटअप और ट्यूनिंग में सहायता कर सकते हैं। हीटर की शक्ति, सेंसर प्रकार और लोड विशेषताओं सहित अपने थर्मल सिस्टम का विवरण प्रदान करें। हम एक कार्य दिवस के भीतर जवाब देते हैं।
