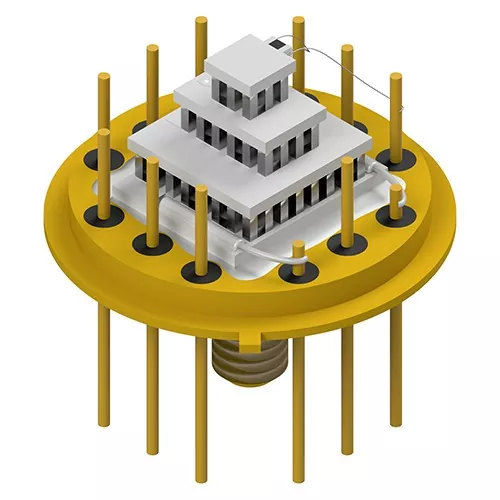

पेल्टियर विधानसभा

एक निर्माता के रूप में, एक्स-मेरिटन पेल्टियर असेंबली मॉड्यूल के ठंडे पक्ष और गर्म पक्ष के बीच गर्मी स्थानांतरित करने के लिए अर्धचालक थर्मोइलेक्ट्रिक तकनीक का उपयोग करती है।

लाभ

कॉम्पैक्ट एकीकृत संरचना

पेल्टियर असेंबली थर्मोइलेक्ट्रिक कूलिंग घटकों और गर्मी अपव्यय भागों को एक इकाई में एकीकृत करती है। यह संरचना अलग-अलग शीतलन घटकों की आवश्यकता को कम करती है और सीमित उपकरण स्थानों के भीतर स्थापना को सरल बनाती है।

ठोस-अवस्था शीतलन संरचना

असेंबली कंप्रेसर-आधारित प्रशीतन घटकों के बिना सेमीकंडक्टर थर्मोइलेक्ट्रिक कूलिंग तकनीक के माध्यम से संचालित होती है। ठोस-अवस्था संरचना यांत्रिक प्रशीतन आंदोलन को समाप्त करती है और ऑपरेटिंग कंपन और शोर को कम करती है।

डायरेक्ट हीट ट्रांसफर डिज़ाइन

थर्मोइलेक्ट्रिक मॉड्यूल सीधे ठंडे पक्ष और गर्म पक्ष के बीच गर्मी स्थानांतरित करता है। यह डिज़ाइन स्थिर तापीय स्थितियों की आवश्यकता वाले इलेक्ट्रॉनिक घटकों के लिए स्थानीयकृत तापमान नियंत्रण को सक्षम बनाता है।

एकीकृत ताप अपव्यय प्रणाली

ठंडा पक्ष लक्ष्य क्षेत्र से गर्मी इकट्ठा करने के लिए एल्यूमीनियम या तांबे के गर्मी हस्तांतरण ब्लॉकों का उपयोग करता है। स्थानांतरित गर्मी को छोड़ने और असेंबली के थर्मल संतुलन को बनाए रखने के लिए गर्म पक्ष एक एल्यूमीनियम हीट सिंक और पंखे को एकीकृत करता है।

लचीला संरचनात्मक विन्यास

असेंबली संरचना को आयाम, टीईसी कॉन्फ़िगरेशन और कनेक्शन इंटरफेस सहित स्थापना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

मुख्य घटक

पेल्टियर असेंबली का प्रदर्शन अर्धचालक शीतलन तत्वों, थर्मल ट्रांसफर सामग्री और यांत्रिक संरचनाओं के बीच समन्वय पर निर्भर करता है।

थर्मोइलेक्ट्रिक कूलिंग चिप

थर्मोइलेक्ट्रिक कूलिंग चिप गर्मी हस्तांतरण के लिए जिम्मेदार मुख्य घटक है। जब विद्युत धारा अर्धचालक सामग्रियों से गुजरती है, तो गर्मी एक तरफ अवशोषित होती है और विपरीत दिशा में निकलती है, जिससे शीतलन प्रभाव पैदा होता है।

सिरेमिक सब्सट्रेट

सिरेमिक सब्सट्रेट थर्मोइलेक्ट्रिक तत्वों के लिए विद्युत इन्सुलेशन और यांत्रिक सहायता प्रदान करते हैं। वे सेमीकंडक्टर चिप और बाहरी घटकों के बीच थर्मल ट्रांसफर पथ के हिस्से के रूप में भी कार्य करते हैं।

थर्मल इंटरफ़ेस सामग्री

तापीय चालकता में सुधार करने और सतह के अंतराल के कारण होने वाले ताप हस्तांतरण हानि को कम करने के लिए संपर्क सतहों के बीच उच्च तापीय चालकता सिलिकॉन ग्रीस लगाया जाता है।

कोल्ड साइड हीट ट्रांसफर ब्लॉक

ठंडा पक्ष ठंडे घटक से थर्मोइलेक्ट्रिक मॉड्यूल में गर्मी स्थानांतरित करने के लिए एल्यूमीनियम या तांबे के ब्लॉक का उपयोग करता है।

हॉट साइड हीट डिसिपेशन संरचना

ठंडे पक्ष से स्थानांतरित गर्मी और ऑपरेशन के दौरान उत्पन्न गर्मी को हटाने के लिए गर्म पक्ष एक एल्यूमीनियम हीट सिंक और पंखे को एकीकृत करता है।

यांत्रिक फिक्सिंग संरचना

ऑपरेशन के दौरान असेंबली स्थिरता बनाए रखने के लिए, आंतरिक और बाहरी घटकों को सुरक्षित करने के लिए औद्योगिक-ग्रेड स्क्रू या एपॉक्सी राल का उपयोग किया जाता है।

अनुप्रयोग

अपनी कॉम्पैक्ट संरचना और अर्धचालक-आधारित शीतलन विधि के कारण, एक्स-मेरिटन पेल्टियर असेंबली स्थानीय तापमान विनियमन और नियंत्रित गर्मी हस्तांतरण की आवश्यकता वाले उपकरणों के लिए उपयुक्त है।

विनिर्माण प्रक्रिया और गुणवत्ता नियंत्रण

एक्स-मेरिटन विनिर्माण में थर्मोइलेक्ट्रिक सामग्री विकास, टीईसी घटक प्रसंस्करण और असेंबली एकीकरण शामिल है।

उत्पादन उपकरण: टिन डिपिंग फर्नेस, वाइब्रेशन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, ओवन, इंकजेट प्रिंटर, सोल्डरिंग आयरन, डिस्पेंसिंग मशीन, स्वचालित सीलिंग मशीन, कटिंग मशीन, सॉलिडिफिकेशन मशीन, रिफ्लो सोल्डरिंग उपकरण और पूरी तरह से स्वचालित प्रिंटिंग मशीन।

विधानसभा निरीक्षण

थर्मोइलेक्ट्रिक चिप प्लेसमेंट: चिप स्थिति और असेंबली सटीकता सत्यापित करें।

सिरेमिक सब्सट्रेट बॉन्डिंग: सिरेमिक सब्सट्रेट और थर्मोइलेक्ट्रिक घटकों के बीच बॉन्डिंग की स्थिति की जांच करें।

सोल्डरिंग कनेक्शन: विद्युत और यांत्रिक स्थिरता के लिए सोल्डर जोड़ों का निरीक्षण करें।

थर्मल इंटरफ़ेस अनुप्रयोग: थर्मल ग्रीस कवरेज और संपर्क सतह की स्थिति की पुष्टि करें।

यांत्रिक संरचना स्थिरता: फिक्सिंग ताकत और समग्र असेंबली अखंडता की जांच करें।

अंतिम निष्पादन निरीक्षण

विद्युत कनेक्शन स्थिति: विद्युत कनेक्शन स्थिति सत्यापित करें।

संरचनात्मक संगति: घटक संरेखण और संयोजन स्थिति की जाँच करें।

हीट ट्रांसफर पथ स्थिति: थर्मल चालन पथ अखंडता का निरीक्षण करें।

कूलिंग और हीट डिसिपेशन ऑपरेशन: कूलिंग फ़ंक्शन और हीट डिसिपेशन ऑपरेशन की पुष्टि करें।

अक्सर पूछे जाने वाले तकनीकी प्रश्न

मैं पेल्टियर असेंबली कैसे स्थापित करूं?

स्थापना से पहले, सुनिश्चित करें कि संपर्क सतह समतल और साफ है। मॉड्यूल और संपर्क सतह के बीच समान रूप से थर्मल ग्रीस लगाएं। सिरेमिक सब्सट्रेट पर अत्यधिक तनाव से बचने के लिए फिक्सिंग स्क्रू को समान रूप से कस लें।

गर्म पक्ष में गर्मी अपव्यय के लिए पर्याप्त जगह होनी चाहिए। खराब थर्मल संपर्क या अपर्याप्त गर्मी रिलीज क्षमता शीतलन प्रदर्शन को कम कर सकती है।

कौन सा पक्ष गर्म है और कौन सा ठंडा?

ठंडा पक्ष लक्ष्य घटक से गर्मी को अवशोषित करता है, जबकि गर्म पक्ष हीट सिंक और पंखे के माध्यम से गर्मी छोड़ता है।

इंस्टॉलेशन के दौरान:

● ठंडा पक्ष शीतलन की आवश्यकता वाले घटक से जुड़ता है।

● गर्म पक्ष ऊष्मा अपव्यय संरचना से जुड़ता है।

● हीट सिंक के चारों ओर हवा का प्रवाह अबाधित रहना चाहिए।

मुझे किस प्रकार की बिजली आपूर्ति की आवश्यकता है?

बिजली आपूर्ति को चयनित थर्मोइलेक्ट्रिक कूलिंग मॉड्यूल के विद्युत विनिर्देशों से मेल खाना चाहिए।

अनुशंसित विचार:

● एक स्थिर डीसी बिजली आपूर्ति का उपयोग करें।

● टीईसी मॉड्यूल विनिर्देश के साथ वोल्टेज और वर्तमान आवश्यकताओं का मिलान करें।

● अस्थिर बिजली स्थितियों से बचें जो कूलिंग ऑपरेशन को प्रभावित कर सकती हैं।

मेरा गर्म भाग सिस्टम को ठंडा क्यों नहीं कर रहा है?

सामान्य कारणों में शामिल हैं:

● अपर्याप्त हीट सिंक क्षमता

● गर्मी हस्तांतरण सतहों के बीच खराब संपर्क

● असमान थर्मल ग्रीस अनुप्रयोग

● धूल ऊष्मा अपव्यय सतह को अवरुद्ध कर रही है

● शीतलन संरचना की अनुचित स्थापना

गर्म पक्ष को लगातार स्थानांतरित गर्मी जारी करनी चाहिए। गर्मी संचय से शीतलन प्रभाव कम हो सकता है।

एक्स-मेरिटा क्यों चुनें?

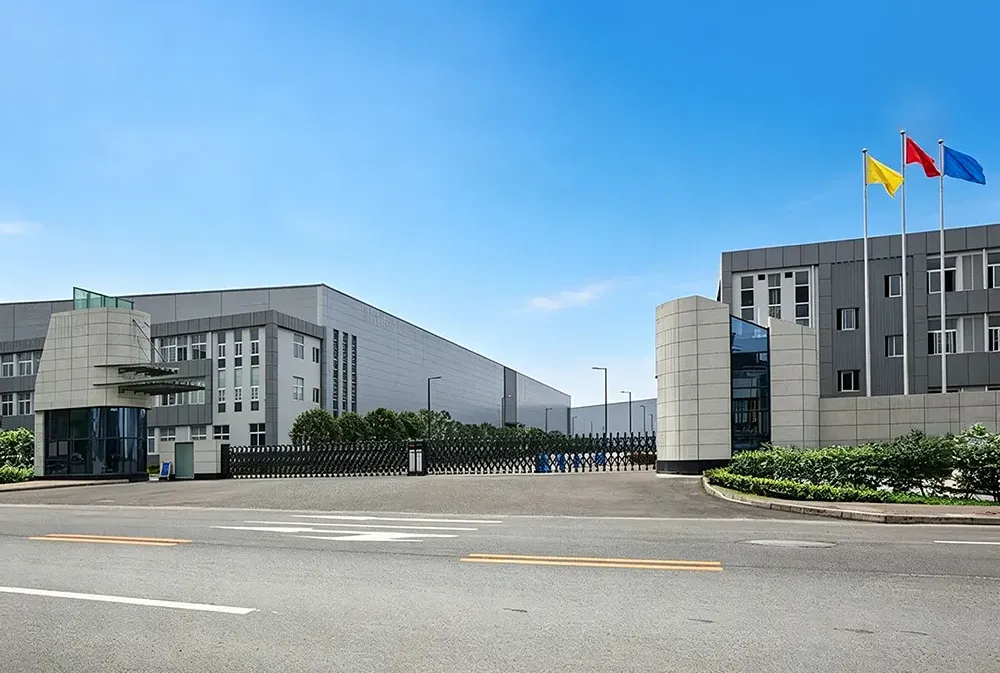

एक्स-मेरिटन में थर्मोइलेक्ट्रिक सामग्री, टीईसी घटकों और एकीकृत थर्मल असेंबलियों को कवर करने वाली विनिर्माण क्षमताएं हैं। उत्पादन प्रणाली थर्मोइलेक्ट्रिक सामग्री विकास से लेकर पेल्टियर असेंबली एकीकरण तक की पूरी प्रक्रिया का समर्थन करती है।

प्रमुख विनिर्माण क्षमताओं में शामिल हैं:

● थर्मोइलेक्ट्रिक सामग्री विकास: टीईसी घटक अनुप्रयोगों के लिए थर्मोइलेक्ट्रिक सामग्री का विकास और प्रसंस्करण।

● संपूर्ण असेंबली उत्पादन: थर्मोइलेक्ट्रिक चिप्स, सिरेमिक सब्सट्रेट्स, थर्मल इंटरफ़ेस सामग्री, हीट ट्रांसफर ब्लॉक, हीट सिंक और पंखों को तैयार कूलिंग असेंबली में एकीकृत करें।

● इन-हाउस प्रोसेसिंग उपकरण: उत्पादन लाइनें टिन डिपिंग फर्नेस, कंपन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, डिस्पेंसिंग मशीन, स्वचालित सीलिंग मशीन, रिफ्लो सोल्डरिंग उपकरण और अन्य असेंबली उपकरण से सुसज्जित हैं।

● मल्टी-स्टेज गुणवत्ता निरीक्षण: चिप प्लेसमेंट, सिरेमिक सब्सट्रेट बॉन्डिंग, सोल्डरिंग कनेक्शन, थर्मल इंटरफ़ेस एप्लिकेशन और अंतिम असेंबली स्थिति जांच सहित प्रमुख प्रक्रियाओं को नियंत्रित करें।

● थर्मल संरचना डिजाइन क्षमता: विभिन्न उपकरण एकीकरण आवश्यकताओं के अनुसार गर्मी हस्तांतरण और गर्मी अपव्यय संरचनाओं का विकास करना।

एक्स-मेरिटन उत्पादन अनुभव फाइबर ऑप्टिक संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और अर्धचालक शीतलन और तापमान नियंत्रण की आवश्यकता वाले अनुसंधान उपकरणों में अनुप्रयोगों को शामिल करता है।
