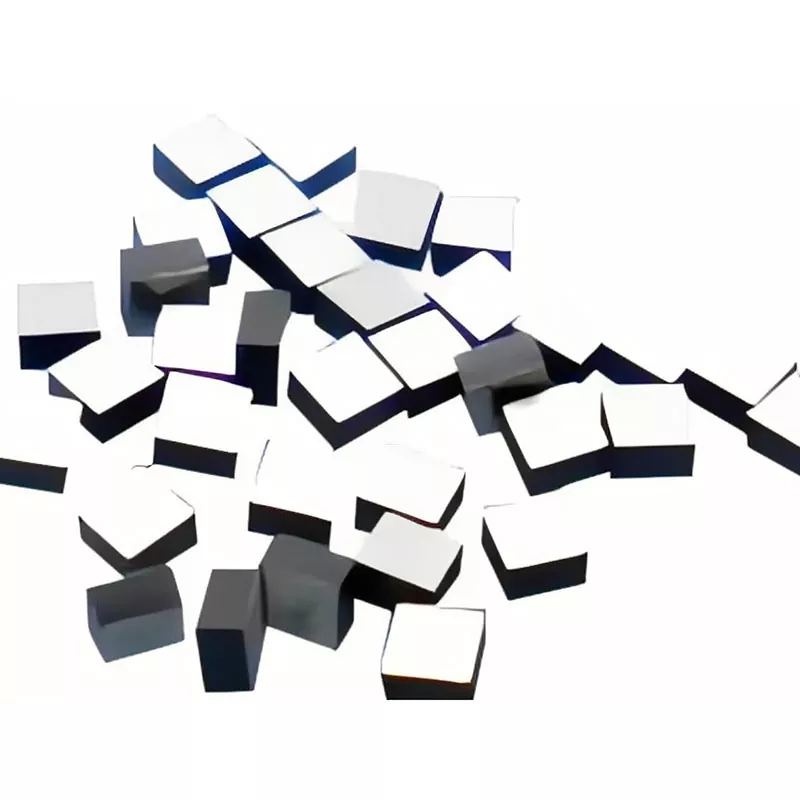

इन्फ्रारेड थर्मोपाइल के लिए एनटीसी थर्मिस्टर

इन्फ्रारेड थर्मोपाइल के लिए एनटीसी थर्मिस्टर सेंसर तापमान के अनुसार अपने प्रतिरोध को बदलकर एक अतिरिक्त तापमान संकेत प्रदान करता है। तापमान-संबंधी भिन्नता की भरपाई के लिए थर्मोपाइल सिग्नल और एनटीसी सिग्नल को एक साथ संसाधित किया जा सकता है। यह एनटीसी को इन्फ्रारेड थर्मोपाइल सिस्टम में एक महत्वपूर्ण सहायक घटक बनाता है जहां माप स्थिरता और दोहराव की आवश्यकता होती है।

यह काम किस प्रकार करता है

बुनियादी कामकाजी संबंध को इस प्रकार समझा जा सकता है:

अवरक्त विकिरण
↓
थर्मोपाइल विद्युत उत्पादन उत्पन्न करता है
↓
परिवेश या सेंसर तापमान परिवर्तन
↓
एनटीसी प्रतिरोध परिवर्तन
↓
तापमान की जानकारी सर्किट द्वारा पढ़ी जाती है
↓
तापमान मुआवजा लागू किया गया है
↓
अधिक स्थिर थर्मोपाइल मापन

जब अवरक्त विकिरण थर्मोपाइल तक पहुंचता है, तो सेंसर संवेदन तत्व और उसके संदर्भ वातावरण के बीच तापमान अंतर से संबंधित विद्युत आउटपुट उत्पन्न करता है।

उसी समय, परिवेश के तापमान में परिवर्तन थर्मोपाइल पैकेज और आसपास के घटकों के तापमान को बदल सकता है। एनटीसी थर्मिस्टर प्रतिरोध में संबंधित परिवर्तन के माध्यम से इस तापमान परिवर्तन पर प्रतिक्रिया करता है।

सिग्नल-प्रोसेसिंग सर्किट तापमान-संबंधित प्रभाव का अनुमान लगाने और थर्मोपाइल आउटपुट पर मुआवजा लागू करने के लिए एनटीसी प्रतिरोध जानकारी का उपयोग करता है। इसका उद्देश्य इन्फ्रारेड सिग्नल को बढ़ाना नहीं है, बल्कि सेंसर के थर्मल वातावरण में परिवर्तन से जुड़े माप भिन्नता को कम करना है।

तापमान मुआवजा क्यों मायने रखता है

इन्फ्रारेड थर्मोपाइल के लिए एनटीसी थर्मिस्टर लक्ष्य वस्तु से अधिक प्रभावित होता है। सेंसर असेंबली के तापमान में परिवर्तन आउटपुट सिग्नल को भी प्रभावित कर सकता है।

संबंध को संक्षेप में इस प्रकार प्रस्तुत किया जा सकता है:

तकनीकी निर्देश

अनुप्रयोग

गैर-संपर्क इन्फ्रारेड थर्मामीटर

इन्फ्रारेड थर्मामीटर लक्ष्य के साथ सीधे संपर्क के बिना थर्मल विकिरण का पता लगाने के लिए थर्मोपाइल सेंसिंग तत्वों का उपयोग करते हैं। एक एनटीसी सेंसर के थर्मल वातावरण में परिवर्तन के कारण होने वाले बदलावों की भरपाई के लिए तापमान की जानकारी प्रदान कर सकता है।

चिकित्सा तापमान माप

थर्मोपाइल-आधारित तापमान माप प्रणाली, जिसमें कान थर्मामीटर और अन्य गैर-संपर्क चिकित्सा तापमान उपकरण शामिल हैं, को बदलती पर्यावरणीय परिस्थितियों में स्थिर सेंसर आउटपुट की आवश्यकता होती है। एनटीसी सेंसर के आसपास प्रासंगिक तापमान परिवर्तन की निगरानी करके मुआवजा प्रक्रिया का समर्थन करता है।

इन्फ्रारेड डिटेक्शन उपकरण

सेंसर तापमान में परिवर्तन होने पर इन्फ्रारेड डिटेक्शन सिस्टम आउटपुट भिन्नता का अनुभव कर सकते हैं। एक मिलान एनटीसी पहचान प्रणाली में तापमान-निर्भर प्रभावों को सही करने के लिए आवश्यक तापमान संदर्भ प्रदान करता है।

एचवीएसी और पर्यावरण संवेदन

स्मार्ट एचवीएसी उपकरण और पर्यावरण निगरानी उपकरण लगातार बदलती परिवेश स्थितियों के तहत काम कर सकते हैं। एनटीसी तापमान मुआवजा थर्मोपाइल-आधारित इन्फ्रारेड सेंसिंग मॉड्यूल को अधिक सुसंगत माप बनाए रखने में मदद कर सकता है।

घर का सामान

तापमान का पता लगाने और निगरानी के लिए विभिन्न स्मार्ट उपकरणों में कॉम्पैक्ट इंफ्रारेड सेंसिंग मॉड्यूल का उपयोग किया जाता है। एनटीसी को थर्मोपाइल असेंबली में एकीकृत किया जा सकता है जहां सीमित स्थापना स्थान के भीतर तापमान मुआवजे की आवश्यकता होती है।

अनुसंधान और वैज्ञानिक उपकरण

वैज्ञानिक और प्रयोगशाला अवरक्त माप उपकरण को नियंत्रित और दोहराने योग्य सेंसर प्रदर्शन की आवश्यकता हो सकती है। उचित रूप से मिलान किया गया एनटीसी थर्मोपाइल मुआवजे और अंशांकन के लिए आवश्यक तापमान संदर्भ प्रदान कर सकता है।

थर्मोपाइल एनटीसी सॉल्यूशंस के लिए एक्स-मेरिटन क्यों चुनें?

एक्स-मेरिटन का लाभ व्यक्तिगत थर्मिस्टर की आपूर्ति तक सीमित नहीं है। कंपनी थर्मोइलेक्ट्रिक सामग्री, मुख्य घटकों, परीक्षण और थर्मल प्रबंधन समाधानों पर काम करती है, जो घटक अनुकूलन के लिए व्यापक तकनीकी आधार प्रदान करती है।

सामग्री और घटक क्षमता

एक्स-मेरिटन के पास थर्मोइलेक्ट्रिक सामग्री और सेमीकंडक्टर थर्मल प्रबंधन घटकों में अनुभव है, जो तापमान-नियंत्रण और सेंसिंग-संबंधित परियोजनाओं पर काम करने वाले ग्राहकों का समर्थन करता है।

अनुकूलित घटक विकास

ग्राहक की थर्मोपाइल असेंबली या इलेक्ट्रॉनिक सर्किट की आवश्यकताओं के अनुसार प्रतिरोध, बी मान, आयाम और सहनशीलता पर चर्चा की जा सकती है।

गुणवत्ता नियंत्रण और परीक्षण

उत्पादन और परीक्षण प्रक्रियाओं का उपयोग घटक प्रदर्शन और बैच स्थिरता की जांच करने, प्रोटोटाइप सत्यापन और बाद के उत्पादन के लिए स्थिर आपूर्ति का समर्थन करने के लिए किया जाता है।

बड़े पैमाने पर उत्पादन से पहले नमूना सत्यापन

ग्राहक चित्र, नमूने या तकनीकी आवश्यकताएं प्रदान कर सकते हैं। एक्स-मेरिटन तकनीकी विवरण संप्रेषित कर सकता है, नमूना सत्यापन की व्यवस्था कर सकता है और पुष्टि के बाद बड़े पैमाने पर उत्पादन के लिए आगे बढ़ सकता है।

तकनीकी एकीकरण समर्थन

नए थर्मोपाइल मॉड्यूल विकसित करने वाले ग्राहकों के लिए, एक्स-मेरिटन सेंसर और मुआवजा प्रणाली के साथ एनटीसी का मिलान करने में मदद करने के लिए घटक चयन और तकनीकी संचार में भाग ले सकता है।

अक्सर पूछे जाने वाले प्रश्न

इन्फ्रारेड थर्मोपाइल में इन्फ्रारेड थर्मोपाइल के लिए एनटीसी थर्मिस्टर का क्या कार्य है?

एनटीसी थर्मिस्टर थर्मोपाइल आउटपुट में तापमान से संबंधित परिवर्तनों की भरपाई के लिए तापमान की जानकारी प्रदान करता है। इसका उपयोग आम तौर पर प्राथमिक अवरक्त डिटेक्टर के बजाय तापमान संदर्भ या क्षतिपूर्ति घटक के रूप में किया जाता है।

इन्फ्रारेड थर्मोपाइल को तापमान क्षतिपूर्ति की आवश्यकता क्यों होती है?

सेंसर पैकेज और आसपास के वातावरण के तापमान में परिवर्तन से थर्मोपाइल आउटपुट प्रभावित हो सकता है। उपयुक्त मुआवजे के बिना, लक्ष्य तापमान अपरिवर्तित रहने पर भी ये परिवर्तन माप भिन्नता ला सकते हैं।

एनटीसी थर्मोपाइल सेंसर की भरपाई कैसे करता है?

तापमान बदलते ही एनटीसी का प्रतिरोध बदल जाता है। थर्मोपाइल प्रणाली इस प्रतिरोध को पढ़ती है और तापमान से संबंधित आउटपुट भिन्नता को सही करने के लिए अपने सिग्नल-प्रोसेसिंग सर्किट या मुआवजा एल्गोरिदम में परिणामी तापमान जानकारी का उपयोग करती है।

मैं थर्मोपाइल के लिए एनटीसी का प्रतिरोध मान कैसे चुनूं?

आवश्यक प्रतिरोध थर्मोपाइल सर्किट, संदर्भ तापमान, क्षतिपूर्ति विधि और अपेक्षित ऑपरेटिंग रेंज पर निर्भर करता है। एनटीसी का चयन थर्मोपाइल और उसके सिग्नल-प्रोसेसिंग डिज़ाइन के साथ किया जाना चाहिए।

क्या बी मान थर्मोपाइल तापमान मुआवजे को प्रभावित करता है?

हाँ। बी मान एनटीसी के प्रतिरोध-तापमान संबंध को निर्धारित करता है और इसलिए मुआवजा प्रणाली द्वारा उपयोग की जाने वाली तापमान जानकारी को प्रभावित करता है।

क्या एनटीसी प्रतिरोध और बी मान को अनुकूलित किया जा सकता है?

हाँ। एक्स-मेरिटन थर्मोपाइल सिस्टम आवश्यकताओं के अनुसार अनुकूलित प्रतिरोध और बी मूल्यों पर चर्चा कर सकता है।

क्या थर्मोपाइल एनटीसी के आयामों को अनुकूलित किया जा सकता है?

हाँ। आयाम और भौतिक विन्यास का मूल्यांकन थर्मोपाइल हाउसिंग, इंस्टॉलेशन स्थान और असेंबली आवश्यकताओं के अनुसार किया जा सकता है।

क्या एक्स-मेरिटन किसी ड्राइंग या नमूने के आधार पर एनटीसी विकसित कर सकता है?

हाँ। ग्राहक मूल्यांकन के लिए चित्र, नमूने या तकनीकी विशिष्टताएँ प्रदान कर सकते हैं। बड़े पैमाने पर उत्पादन से पहले नमूना सत्यापन पूरा किया जा सकता है।

क्या यह एनटीसी मेडिकल इन्फ्रारेड थर्मामीटर के लिए उपयुक्त है?

एनटीसी थर्मिस्टर्स का उपयोग चिकित्सा तापमान माप उपकरण सहित थर्मोपाइल-आधारित इन्फ्रारेड थर्मामीटर में तापमान क्षतिपूर्ति घटकों के रूप में किया जा सकता है। सेंसर डिज़ाइन के अनुसार विशिष्ट प्रतिरोध, बी मान, सहनशीलता और भौतिक विन्यास का चयन किया जाना चाहिए।
