एनटीसी थर्मिस्टर्स एक नकारात्मक तापमान गुणांक विशेषता का उपयोग करते हैं, जिसका अर्थ है कि तापमान में परिवर्तन के साथ उनका प्रतिरोध बदल जाता है। एक सेंसिंग सर्किट में, प्रतिरोध भिन्नता को निगरानी और नियंत्रण के लिए तापमान की जानकारी में परिवर्तित किया जा सकता है।
चिप अनुप्रयोगों के लिए, R25, B मान, प्रतिरोध सहनशीलता, चिप आयाम और इलेक्ट्रोड संरचना का चयन सीधे सर्किट मिलान और असेंबली को प्रभावित करता है। R25 25°C पर नाममात्र प्रतिरोध को संदर्भित करता है, जबकि B मान थर्मिस्टर की प्रतिरोध-तापमान विशेषता का वर्णन करता है।

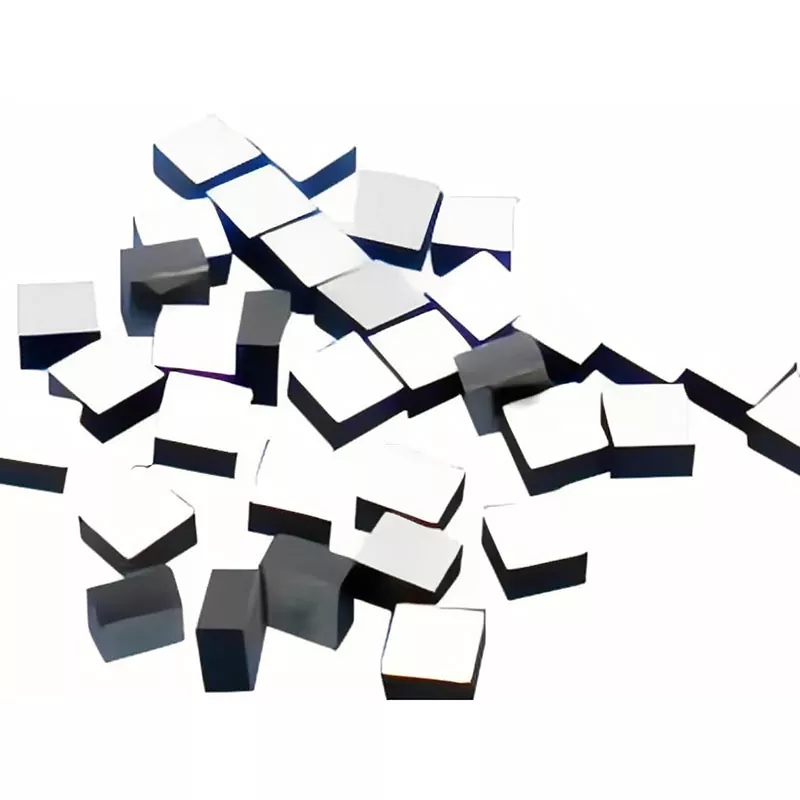

उच्च परिशुद्धता एनटीसी थर्मिस्टर चिप उन अनुप्रयोगों के लिए है जहां सेंसिंग तत्व को तापमान-संवेदनशील घटक के करीब रखने की आवश्यकता होती है, जबकि कब्जे वाले स्थान को छोटा रखा जाता है।
निम्नलिखित मॉडल उपलब्ध उत्पाद विशिष्टताओं का प्रतिनिधित्व करते हैं। विद्युत मूल्यों और आयामों का चयन आवश्यक सर्किट विशेषताओं और असेंबली विधि के अनुसार किया जाना चाहिए।
|
नमूना |
R25 (kΩ) |
बी मान (के) |
आयाम एल×डब्ल्यू×टी (मिमी) |
25°C (mW) पर रेटेड पावर |
अपव्यय गुणांक (mW/डिग्री सेल्सियस) |
थर्मल समय स्थिरांक |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
डीटी103-3435बी |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
डीटी103-3470ए |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
डीटी103-3950ए |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~1.2 |
≤3 |
|
डीटी203-3743ए |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
डीटी473-4050ए |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
डीटी104-3950ए |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
डीटी104-3964एफ |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~0.2 |
≤2 |
|
डीटी104-4100ए |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
पैरामीटर |
उपलब्ध रेंज |
|
प्रतिरोध |
1kΩ–1000kΩ |
|
बी मूल्य |
3200K-4500K |
|
चिप का आकार |
संरचना के आधार पर 0.3 मिमी से |
|
प्रतिरोध सहिष्णुता |
±0.5%, ±1% |
उच्च परिशुद्धता एनटीसी थर्मिस्टर चिप उन अनुप्रयोगों के लिए कॉम्पैक्ट संरचनाओं में उपलब्ध है जहां एक पारंपरिक पैकेज्ड तापमान सेंसर बहुत अधिक जगह घेरता है। वर्तमान रेंज में चयनित मॉडल 0.45 × 0.45 मिमी जितने छोटे हैं, जबकि अनुकूलित चिप आयामों का मूल्यांकन ग्राहक के चित्र या नमूनों से किया जा सकता है।
छोटी चिप संरचना संवेदन तत्व को ऑप्टिकल, इलेक्ट्रॉनिक या अन्य तापमान-संवेदनशील घटकों के करीब रखने के लिए उपयुक्त है। आवश्यक विद्युत विशेषताओं और संयोजन प्रक्रिया के अनुसार अंतिम आयामों की पुष्टि की जानी चाहिए।

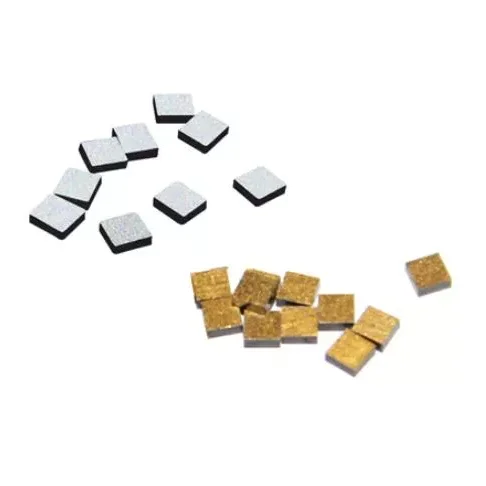

वायर बॉन्डिंग के लिए चिप को सोने या चांदी चढ़ाए गए इलेक्ट्रोड के साथ आपूर्ति की जा सकती है। इलेक्ट्रोड कॉन्फ़िगरेशन और असेंबली प्रक्रिया के आधार पर सोने, एल्यूमीनियम और चांदी के तार के बंधन का समर्थन किया जा सकता है।
यह संरचना कॉम्पैक्ट हाइब्रिड मॉड्यूल और अन्य असेंबली के लिए उपयुक्त है जहां थर्मिस्टर को सीधे सेंसिंग क्षेत्र में एकीकृत करने की आवश्यकता होती है। नमूना मूल्यांकन के दौरान इलेक्ट्रोड सामग्री और बॉन्डिंग आवश्यकताओं की पुष्टि की जा सकती है।
वायर-बॉन्डेबल एनटीसी थर्मिस्टर्स का उपयोग कॉम्पैक्ट ऑप्टिकल ट्रांसीवर अनुप्रयोगों में भी किया जाता है, जहां सेंसिंग तत्व तापमान-संवेदनशील ऑप्टिकल घटकों के करीब स्थित होता है।
प्रतिरोध और बी मान को पूरी तरह से स्वतंत्र मापदंडों के रूप में मानने के बजाय एक मिलान संयोजन के रूप में चुना जाना चाहिए। उपलब्ध प्रतिरोध सीमा 1kΩ से 1000kΩ है, जबकि B मान सीमा 3200K से 4500K है।
सर्किट डिजाइन के लिए, 25°C पर नाममात्र प्रतिरोध, बी मान, सहनशीलता और आवश्यक सेंसिंग रेंज पर एक साथ विचार किया जाना चाहिए। मानक संयोजन उपलब्ध हैं, और आवेदन के आधार पर गैर-मानक आवश्यकताओं का मूल्यांकन किया जा सकता है।
बी मान को आम तौर पर इसके संदर्भ तापमान रेंज, जैसे बी25/50 या बी25/85 के साथ निर्दिष्ट किया जाता है, इसलिए सर्किट अंशांकन से पहले लागू उत्पाद विनिर्देश पर सटीक परिभाषा की पुष्टि की जानी चाहिए। प्रमुख निर्माताओं से वाणिज्यिक चिप एनटीसी उत्पाद डेटा इसी तरह परिभाषित संदर्भ तापमान के साथ आर25 और बी मान निर्दिष्ट करता है।
चयनित मॉडलों को ±0.5% और ±1% के प्रतिरोध सहनशीलता विकल्पों के साथ आपूर्ति की जा सकती है। यह विनिर्देश नाममात्र प्रतिरोध मान के स्वीकार्य विचलन का वर्णन करता है और इसे समग्र तापमान माप सटीकता के रूप में प्रस्तुत नहीं किया जाना चाहिए।
तापमान-संवेदनशील सर्किट के लिए, प्रतिरोध सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिजाइन, अंशांकन विधि और परिचालन स्थितियां सभी अंतिम तापमान माप परिणाम को प्रभावित कर सकती हैं। इसलिए आवश्यक सहनशीलता का चयन संपूर्ण संवेदन प्रणाली के अनुसार किया जाना चाहिए।
चिप संरचना और मॉडल के आधार पर सूचीबद्ध मॉडलों का थर्मल समय स्थिरांक ≤2 s या ≤3 s है। एक छोटा थर्मल समय स्थिरांक आम तौर पर इंगित करता है कि थर्मिस्टर अपने आसपास की स्थितियों के साथ थर्मल संतुलन पर अधिक तेज़ी से पहुंचता है।
इकट्ठे मॉड्यूल में वास्तविक प्रतिक्रिया माउंटिंग विधि, थर्मल कपलिंग, आसपास की सामग्री और वायु प्रवाह पर भी निर्भर करती है। इस कारण से, वास्तविक स्थापना संरचना के साथ चिप विनिर्देश का मूल्यांकन किया जाना चाहिए।
उच्च परिशुद्धता एनटीसी थर्मिस्टर चिप को तापमान निगरानी के लिए ऑप्टिकल संचार मॉड्यूल और ऑप्टिकल ट्रांसीवर में एकीकृत किया जा सकता है। इसकी कॉम्पैक्ट संरचना पारंपरिक बाहरी सेंसर पैकेज को जोड़े बिना सेंसिंग तत्व को तापमान-संवेदनशील ऑप्टिकल घटकों के करीब स्थित करने की अनुमति देती है।
यह ऑप्टिकल असेंबलियों में विशेष रूप से प्रासंगिक है जहां उपलब्ध इंस्टॉलेशन स्थान सीमित है और नियंत्रित किए जा रहे घटक के करीब तापमान परिवर्तन की निगरानी करने की आवश्यकता है। वायर-बॉन्डेबल एनटीसी थर्मिस्टर्स का उपयोग विशेष रूप से ऑप्टिकल ट्रांसीवर डिज़ाइन में तापमान सेंसिंग के लिए किया जाता है।
कॉम्पैक्ट एनटीसी चिप्स को चिकित्सा उपकरणों और प्रयोगशाला उपकरणों में एकीकृत किया जा सकता है जहां तापमान संवेदन तत्व को एक प्रतिबंधित स्थापना क्षेत्र में फिट करने की आवश्यकता होती है। विभिन्न प्रतिरोध मान, बी मान और सहनशीलता विकल्प घटक को विभिन्न सेंसिंग सर्किट से मिलान करने की अनुमति देते हैं।
अंतिम विनिर्देश को आवश्यक तापमान सीमा, सर्किट विशेषताओं, स्थापना विधि और लागू उपकरण आवश्यकताओं के अनुसार चुना जाना चाहिए।
ऑटोमोटिव रडार मॉड्यूल में कॉम्पैक्ट इलेक्ट्रॉनिक घटक होते हैं जिन्हें ऑपरेशन के दौरान तापमान निगरानी की आवश्यकता हो सकती है। एनटीसी चिप का छोटा रूप कारक तापमान संवेदन को उच्च-घनत्व इलेक्ट्रॉनिक असेंबली में एकीकृत करने की अनुमति देता है।
ऑटोमोटिव अनुप्रयोगों के लिए, अंतिम मॉडल का चयन करने से पहले आवश्यक ऑपरेटिंग तापमान, प्रतिरोध विशेषताओं, सहनशीलता, यांत्रिक संरचना और विश्वसनीयता आवश्यकताओं की पुष्टि की जानी चाहिए।
चिप का उपयोग प्रयोगशाला और परीक्षण उपकरणों में भी किया जा सकता है जहां एक कॉम्पैक्ट तापमान संवेदन तत्व की आवश्यकता होती है। प्रतिरोध और बी मान को सेंसिंग सर्किट के अनुसार चुना जा सकता है, जबकि चिप आयामों को उपलब्ध इंस्टॉलेशन स्थान के साथ माना जा सकता है।
प्रोटोटाइप या अनुकूलित उपकरण के लिए, एक्स-मेरिटन उत्पादन से पहले ग्राहक चित्र या नमूने के आधार पर आवश्यकताओं का मूल्यांकन कर सकता है।
अनुकूलित विद्युत आवश्यकताओं के लिए उच्च परिशुद्धता एनटीसी थर्मिस्टर चिप का मूल्यांकन किया जा सकता है। उपलब्ध प्रतिरोध मान 1kΩ से 1000kΩ तक, B मान 3200K से 4500K तक कवर करते हैं। चयनित विशिष्टताओं के लिए ±0.5% और ±1% के प्रतिरोध सहनशीलता विकल्प उपलब्ध हैं।
अनुकूलित मॉडल का अनुरोध करते समय, ग्राहक आवश्यक R25, B मान, सहनशीलता, संचालन की स्थिति और लक्ष्य अनुप्रयोग प्रदान कर सकते हैं। ये पैरामीटर यह निर्धारित करने में मदद करते हैं कि क्या मौजूदा मॉडल का उपयोग किया जा सकता है या किसी नए विनिर्देश का मूल्यांकन किया जाना चाहिए।
चिप आयामों का मूल्यांकन उपलब्ध इंस्टॉलेशन स्थान और असेंबली प्रक्रिया के अनुसार किया जा सकता है। मौजूदा मॉडल में 0.45 × 0.45 × 0.20 मिमी और 0.45 × 0.45 × 0.25 मिमी जैसी कॉम्पैक्ट संरचनाएं शामिल हैं।
गैर-मानक आयामों के लिए, एक्स-मेरिटन ग्राहक चित्र या नमूनों की समीक्षा कर सकता है और आवश्यक विद्युत मापदंडों के साथ प्राप्त संरचना की पुष्टि कर सकता है।
विभिन्न बॉन्डिंग आवश्यकताओं के लिए गोल्ड या सिल्वर प्लेटेड इलेक्ट्रोड विकल्प उपलब्ध हैं। इलेक्ट्रोड सामग्री का चयन इच्छित तार सामग्री और बॉन्डिंग प्रक्रिया के साथ किया जाना चाहिए।
नमूना विकास के दौरान, बड़े पैमाने पर उत्पादन से पहले इलेक्ट्रोड संरचना, बॉन्डिंग विधि, चिप आयाम और विद्युत विशेषताओं की जांच की जा सकती है।
एक्स-मेरिटन सेमीकंडक्टर-संबंधित सामग्रियों और घटकों का निर्माण करता है और अनुकूलित इलेक्ट्रॉनिक घटकों के लिए उत्पादन सहायता प्रदान करता है। उपलब्ध उत्पादन उपकरण में कंपन जिग मशीन, वेल्डिंग मशीन, स्वचालित पैकेजिंग मशीन और सटीक काटने के उपकरण शामिल हैं।
अनुकूलित एनटीसी थर्मिस्टर चिप्स के लिए, उत्पादन का मूल्यांकन ग्राहक के नमूनों या चित्रों से किया जा सकता है। बड़े पैमाने पर उत्पादन से पहले, आयाम, विद्युत पैरामीटर, इलेक्ट्रोड आवश्यकताओं और असेंबली संगतता को सत्यापित करने के लिए एक नमूना पुष्टिकरण चरण का उपयोग किया जा सकता है।
यह प्रक्रिया ग्राहकों को बड़ा उत्पादन ऑर्डर जारी करने से पहले उनकी एप्लिकेशन आवश्यकताओं के अनुसार उत्पाद की जांच करने के लिए एक परिभाषित बिंदु देती है।
उपलब्ध प्रतिरोध सीमा 1kΩ से 1000kΩ है, जिसमें B मान 3200K से 4500K तक है। मानक मॉडल में 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ और 100kΩ प्रतिरोध मान शामिल हैं।
चयनित विनिर्देश ±0.5% और ±1% प्रतिरोध सहनशीलता के साथ उपलब्ध हैं। आवश्यक सहनशीलता का चयन सर्किट और तापमान संवेदन आवश्यकताओं के अनुसार किया जाना चाहिए।
हाँ। सोना या चांदी मढ़वाया इलेक्ट्रोड विकल्प उपलब्ध हैं। इलेक्ट्रोड कॉन्फ़िगरेशन और असेंबली प्रक्रिया के अनुसार सोने, एल्यूमीनियम और चांदी के तार के बंधन का मूल्यांकन किया जा सकता है।
उत्पाद श्रेणी में 0.45 × 0.45 × 0.20 मिमी और 0.45 × 0.45 × 0.25 मिमी जैसे कॉम्पैक्ट मॉडल शामिल हैं। अनुकूलित आयामों का मूल्यांकन ग्राहक के चित्र या नमूनों से किया जा सकता है, अंतिम आकार आवश्यक विद्युत और संरचनात्मक विशिष्टताओं पर निर्भर करता है।
हाँ। एक्स-मेरिटन अनुकूलित प्रतिरोध, बी मान, आयाम, सहनशीलता और इलेक्ट्रोड आवश्यकताओं का मूल्यांकन कर सकता है। ग्राहक के चित्र या नमूने का उपयोग उत्पाद मूल्यांकन और नमूना पुष्टिकरण के आधार के रूप में किया जा सकता है।
25°C पर आवश्यक प्रतिरोध, बी मान, तापमान संवेदन सीमा, प्रतिरोध सहनशीलता, उपलब्ध स्थापना स्थान और बॉन्डिंग विधि से प्रारंभ करें। अनुकूलित अनुप्रयोगों के लिए, सर्किट आवश्यकताओं, इंस्टॉलेशन ड्राइंग, या मौजूदा नमूना प्रदान करने से उपयुक्त विनिर्देश निर्धारित करने में मदद मिल सकती है।
एक्स-मेरिटन एक चीन स्थित निर्माता है जो सेमीकंडक्टर-संबंधित सामग्रियों, घटकों और थर्मल प्रबंधन उत्पादों में विशेषज्ञता रखता है। इसकी क्षमताओं में सामग्री विकास, घटक निर्माण, अनुकूलित उत्पादन और अनुप्रयोग समर्थन शामिल हैं।
कंपनी ऑप्टिकल संचार, सेंसिंग, चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स और उपभोक्ता इलेक्ट्रॉनिक्स सहित अनुप्रयोगों की सेवा प्रदान करती है। उत्पादों की आपूर्ति यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका, दक्षिण पूर्व एशिया और अन्य अंतरराष्ट्रीय बाजारों में की जाती है।
उच्च परिशुद्धता एनटीसी थर्मिस्टर चिप के लिए, एक्स-मेरिटन विनिर्देश चयन और नमूना मूल्यांकन से लेकर अनुकूलित उत्पादन तक सहायता प्रदान करता है। ग्राहक उत्पादन से पहले तकनीकी मूल्यांकन के लिए चित्र, नमूने या विद्युत आवश्यकताएं प्रदान कर सकते हैं
