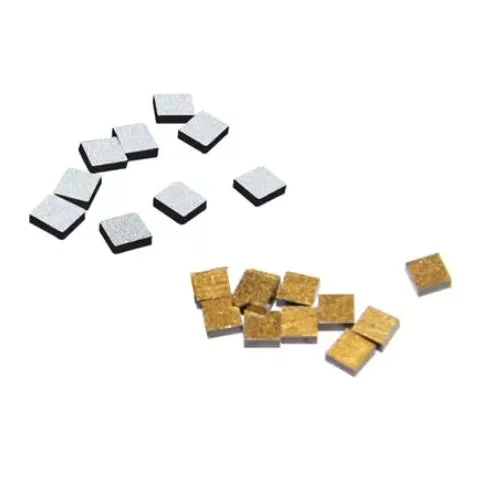

कम तापमान वाला एनटीसी

एक्स-मेरिटन के कम तापमान वाले एनटीसी थर्मिस्टर्स को कम तापमान और क्रायोजेनिक वातावरण में तापमान सेंसिंग के लिए डिज़ाइन किया गया है जहां एक परिभाषित प्रतिरोध-तापमान प्रतिक्रिया की आवश्यकता होती है। संवेदन तत्व धातु ऑक्साइड के एक पापयुक्त मिश्रण से निर्मित होता है, जो प्रतिरोध भिन्नता के माध्यम से तापमान परिवर्तन का पता लगाने के लिए आवश्यक नकारात्मक तापमान गुणांक प्रदान करता है।

थर्मिस्टर को क्रायोजेनिक तरल स्तर का पता लगाने, मोटर वाइंडिंग तापमान की निगरानी, ​​नई ऊर्जा उपकरण, औद्योगिक स्वचालन और विशेष प्रयोगशाला या चिकित्सा प्रणालियों सहित अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है। प्रतिरोध विशेषताओं, सेंसर आयाम, एनकैप्सुलेशन, लीड तार और अन्य विशिष्टताओं को उपकरण की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

नकारात्मक तापमान गुणांक सिद्धांत

एनटीसी का मतलब नकारात्मक तापमान गुणांक है। इसकी मूलभूत विशेषता यह है कि विद्युत प्रतिरोध तापमान के विपरीत बदलता है।

कम तापमान → उच्च प्रतिरोध

उच्च तापमान → कम प्रतिरोध

जब आसपास का तापमान बदलता है, तो सिंटेड मेटल-ऑक्साइड सेंसिंग सामग्री का प्रतिरोध तदनुसार बदल जाता है। माप सर्किट इस प्रतिरोध को मापकर और थर्मिस्टर की निर्दिष्ट प्रतिरोध-तापमान (आर/टी) विशेषता के साथ तुलना करके तापमान निर्धारित करता है।

विद्युत विशेषताओं

थर्मिस्टर का विद्युत व्यवहार उसके प्रतिरोध-तापमान संबंध और निर्दिष्ट मापदंडों से जुड़ी सहनशीलता द्वारा परिभाषित किया जाता है।

वास्तविक मान चयनित कॉन्फ़िगरेशन के लिए लागू उत्पाद विनिर्देश या परीक्षण डेटा से लिया जाना चाहिए। कम तापमान वाले अनुप्रयोगों के लिए, विद्युत विशेषताओं का मूल्यांकन अकेले 25°C प्रतिरोध मान के बजाय वास्तविक सेंसिंग रेंज में किया जाना चाहिए।

क्रायोजेनिक तरल स्तर का पता लगाना

थर्मिस्टर को तरल नाइट्रोजन और तरल ऑक्सीजन जैसे क्रायोजेनिक मीडिया में तरल स्तर का पता लगाने के लिए कॉन्फ़िगर किया जा सकता है।

पता लगाने का सिद्धांत संवेदन तत्व के आसपास थर्मल स्थिति में परिवर्तन पर आधारित है। जब तत्व तरल-आच्छादित और वाष्प-उजागर स्थितियों के बीच बदलता है, तो इसका प्रतिरोध तदनुसार बदल जाता है। एक माप या नियंत्रण सर्किट संबंधित तरल-स्तर की स्थिति की पहचान करने के लिए इस प्रतिरोध भिन्नता का उपयोग कर सकता है।

इस एप्लिकेशन के लिए, सेंसिंग स्थिति, लक्ष्य तापमान सीमा, आर/टी विशेषता, एनकैप्सुलेशन और इंस्टॉलेशन विधि पर एक साथ विचार करने की आवश्यकता है। कॉन्फ़िगरेशन का मूल्यांकन वास्तविक माध्यम और उपकरण संरचना के आधार पर भी किया जाना चाहिए, विशेष रूप से क्रायोजेनिक तरल पदार्थों से जुड़े अनुप्रयोगों के लिए।

मोटर वाइंडिंग तापमान की निगरानी

ऑपरेशन के दौरान तापमान परिवर्तन की निगरानी के लिए थर्मिस्टर को मोटर वाइंडिंग के भीतर एम्बेड किया जा सकता है।

वाइंडिंग के करीब स्थापित, एनटीसी एक तापमान-निर्भर विद्युत संकेत प्रदान करता है जिसे सुरक्षा या नियंत्रण सर्किट से जोड़ा जा सकता है। घुमावदार तापमान में परिवर्तन से संबंधित प्रतिरोध परिवर्तन उत्पन्न होते हैं, जिससे सिस्टम को असामान्य थर्मल स्थितियों की पहचान करने और आवश्यक निगरानी या सुरक्षा प्रतिक्रिया शुरू करने की अनुमति मिलती है।

मोटर अनुप्रयोगों को सेंसर आयाम, इन्सुलेशन आवश्यकताओं, लीड-तार निर्माण, प्रतिरोध विशेषताओं और स्थापना स्थिति पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। आवश्यक विद्युत इन्सुलेशन और कनेक्शन व्यवस्था को बनाए रखते हुए सेंसर को उपलब्ध घुमावदार स्थान के भीतर फिट होना चाहिए।

अन्य अनुप्रयोग क्षेत्र

थर्मिस्टर को उन उपकरणों में भी एकीकृत किया जा सकता है जहां प्रक्रिया नियंत्रण, सुरक्षा या थर्मल प्रबंधन के लिए कम तापमान की प्रतिक्रिया की आवश्यकता होती है।

लागू क्षेत्रों में नई ऊर्जा उपकरण, औद्योगिक स्वचालन प्रणाली, प्रयोगशाला उपकरण, चिकित्सा शीतलन प्रणाली और विशेष शीतलन मॉड्यूल शामिल हैं। उपयुक्त कॉन्फ़िगरेशन ऑपरेटिंग तापमान, विद्युत इंटरफ़ेस, स्थापना स्थितियों और आवश्यक सेंसिंग विशेषताओं पर निर्भर करता है।

विनिर्माण और गुणवत्ता आश्वासन

एक्स-मेरिटन के पास सेमीकंडक्टर थर्मल प्रबंधन में 10 वर्षों से अधिक का अनुभव है, जिसमें सामग्री विकास, घटक निर्माण, असेंबली, परीक्षण और थर्मल प्रबंधन समाधान डिजाइन शामिल हैं।

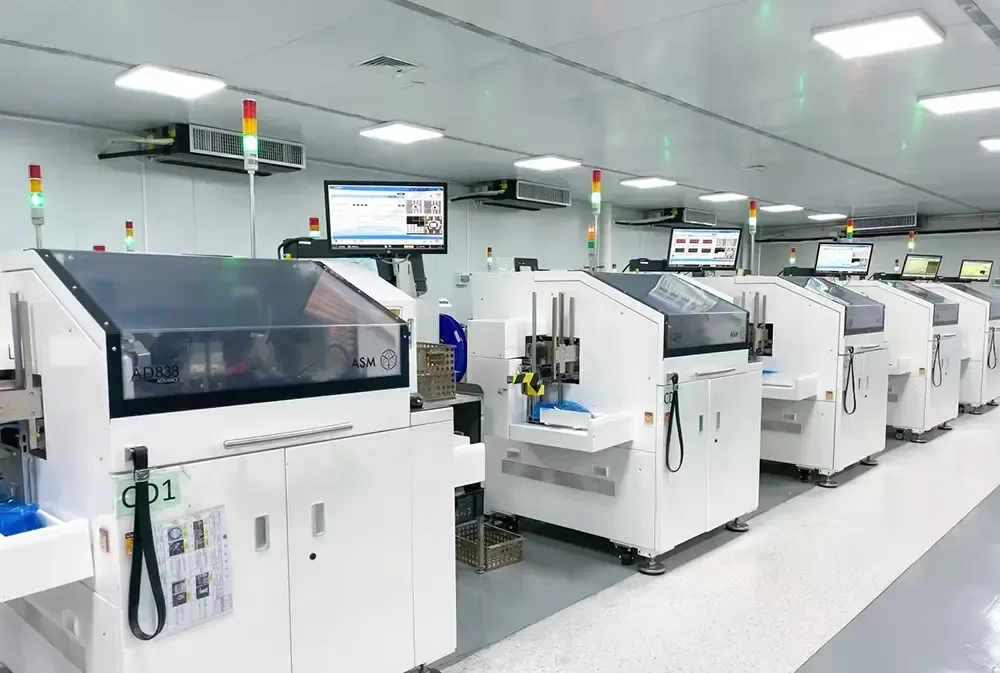

इसकी उत्पादन और परीक्षण सुविधाएं सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, कटिंग, सीलिंग, क्योरिंग और प्रिंटिंग सहित प्रक्रियाओं का समर्थन करती हैं। थर्मिस्टर गुणवत्ता मूल्यांकन में लागू उत्पाद आवश्यकताओं के अनुसार सामग्री निरीक्षण, तत्व उत्पादन, सिंटरिंग, एनकैप्सुलेशन, विद्युत परीक्षण, आर/टी परीक्षण, आयामी निरीक्षण और अंतिम सत्यापन शामिल हो सकता है।

एक विशिष्ट उत्पादन और निरीक्षण क्रम है:

सामग्री तैयार करना → तत्व उत्पादन → सिंटरिंग → एनकैप्सुलेशन → विद्युत परीक्षण → आर/टी परीक्षण → अंतिम निरीक्षण

कंपनी की गुणवत्ता प्रबंधन प्रणाली ISO 9001:2015 से प्रमाणित है। लागू उत्पादों और कॉन्फ़िगरेशन के लिए RoHS और REACH अनुपालन प्रदान किया जा सकता है।

जब कोई मानक कॉन्फ़िगरेशन लक्ष्य उपकरण की आवश्यकताओं को पूरा नहीं करता है तो ग्राहक चित्र और नमूने का उपयोग विकास संदर्भ के रूप में भी किया जा सकता है। आवश्यक विद्युत और यांत्रिक विशिष्टताओं की पुष्टि के लिए बड़े पैमाने पर उत्पादन से पहले नमूना सत्यापन पूरा किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

एनटीसी का क्या मतलब है?

एनटीसी का मतलब नकारात्मक तापमान गुणांक है। एनटीसी थर्मिस्टर में प्रतिरोध होता है जो तापमान बढ़ने पर घटता है और तापमान घटने पर बढ़ता है। यह पूर्वानुमानित संबंध घटक को तापमान माप, निगरानी और सुरक्षा के लिए उपयोग करने की अनुमति देता है।

एनटीसी में आर25 और बी मान क्या दर्शाते हैं?

R25 25°C पर मापा गया नाममात्र प्रतिरोध है, जबकि B मान एक निर्दिष्ट तापमान सीमा पर प्रतिरोध-तापमान संबंध का वर्णन करता है। थर्मिस्टर का मूल्यांकन करते समय दोनों का उपयोग लागू आर/टी विशेषता के साथ किया जाता है।

क्या एनटीसी का उपयोग तरल नाइट्रोजन या तरल ऑक्सीजन स्तर का पता लगाने के लिए किया जा सकता है?

एक एनटीसी को क्रायोजेनिक तरल स्तर का पता लगाने के लिए कॉन्फ़िगर किया जा सकता है जब इसकी प्रतिरोध-तापमान विशेषताएँ, पैकेजिंग, स्थापना स्थिति और विद्युत इंटरफ़ेस अनुप्रयोग के लिए उपयुक्त हों। अंतिम कॉन्फ़िगरेशन को आवश्यक ऑपरेटिंग तापमान, माध्यम और उपकरण स्थितियों के अनुसार सत्यापित किया जाना चाहिए।

क्या कम तापमान वाले एनटीसी को मोटर वाइंडिंग में एम्बेड किया जा सकता है?

हाँ। एक थर्मिस्टर को एम्बेडेड मोटर-वाइंडिंग तापमान निगरानी के लिए डिज़ाइन किया जा सकता है जब इसके आयाम, इन्सुलेशन, लीड कॉन्फ़िगरेशन, तापमान सीमा और विद्युत विशेषताएं मोटर संरचना के साथ संगत होती हैं।
