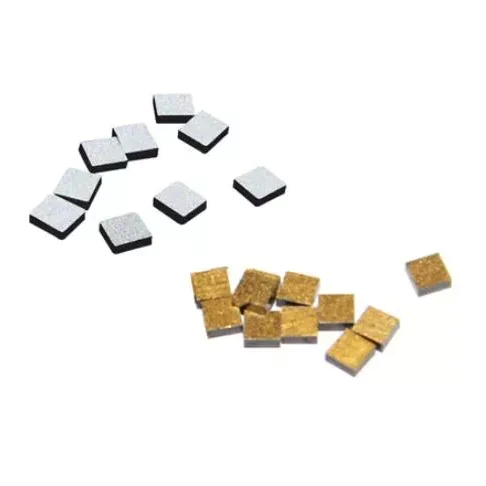

फिल्म-पैकेज्ड एनटीसी

एक्स-मेरिटन इलेक्ट्रॉनिक्स के लिए कॉम्पैक्ट तापमान सेंसिंग घटक विकसित करता है, जिसके लिए तेज प्रतिक्रिया, स्थिर थर्मल डिटेक्शन और पर्यावरणीय प्रतिरोध की आवश्यकता होती है। बहुपरत संरचना मैग्नेट्रोन स्पटरिंग द्वारा निर्मित संवेदनशील परत के साथ मैंगनीज और निकल जैसे संक्रमण धातु ऑक्साइड का उपयोग करती है।

फिल्म-पैकेज्ड एनटीसी 3 सेकंड के भीतर एक विशिष्ट थर्मल प्रतिक्रिया प्रदान करता है, -40°C से +125°C तक संचालित होता है, और इसमें 3950 K का B मान होता है। इसकी रासायनिक रूप से निष्क्रिय बाहरी फिल्म एसिड, क्षार और कार्बनिक सॉल्वैंट्स के लिए प्रतिरोध प्रदान करती है, जो इसे औद्योगिक, चिकित्सा, उपभोक्ता इलेक्ट्रॉनिक्स और ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त बनाती है।

मुख्य विशिष्टताएँ

प्रदर्शन

तेज़ थर्मल रिस्पांस

लगभग 1 J/K की कम ताप क्षमता थर्मल लैग को कम करती है और 3 सेकंड के भीतर सामान्य तापमान स्थिरीकरण को सक्षम बनाती है। यह बैटरी निगरानी, ​​चिकित्सा उपकरणों और पावर इलेक्ट्रॉनिक्स के लिए उपयोगी है जहां तेजी से तापमान परिवर्तन का पता लगाने की आवश्यकता होती है।

विस्तृत तापमान रेंज

-40°C से +125°C की ऑपरेटिंग रेंज कोल्ड-स्टार्ट स्थितियों, ऊंचे परिवेश के तापमान और बार-बार होने वाले थर्मल परिवर्तनों के संपर्क में आने वाले अनुप्रयोगों का समर्थन करती है।

रासायनिक प्रतिरोध

निष्क्रिय बाहरी फिल्म एसिड, क्षार और कार्बनिक सॉल्वैंट्स के खिलाफ संवेदन संरचना की रक्षा करती है। अत्यधिक संकेंद्रित संक्षारक वाष्पों के निरंतर संपर्क के लिए, एप्लिकेशन-विशिष्ट सत्यापन की अनुशंसा की जाती है।

सटीकता और प्रतिरोध

तापमान सटीकता

उपलब्ध उत्पाद जानकारी ±1°C या ±0.5°C जैसे सार्वभौमिक सटीकता विनिर्देश को परिभाषित नहीं करती है। वास्तविक सिस्टम सटीकता प्रतिरोध सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिजाइन, एडीसी रिज़ॉल्यूशन, स्थापना और अंशांकन पर निर्भर करती है।

±1°C या ±0.5°C की आवश्यकता वाली परियोजनाओं के लिए, लक्ष्य सटीकता आरएफक्यू के दौरान निर्दिष्ट की जानी चाहिए ताकि एक्स-मेरिटन उचित कॉन्फ़िगरेशन का मूल्यांकन कर सके।

प्रतिरोध विकल्प

प्रतिरोध मान का चयन माप सर्किट और लक्ष्य तापमान सीमा के अनुसार किया जाना चाहिए। सामान्य एनटीसी कॉन्फ़िगरेशन में 10kΩ, 47kΩ और 100kΩ शामिल हैं, जबकि चयनित एक्स-मेरिटन मॉडल के लिए सटीक उपलब्ध मान और सहनशीलता की पुष्टि की जानी चाहिए।

उपरोक्त मान सार्वभौमिक विशिष्टताओं के बजाय चयन उदाहरण हैं। लागू डेटाशीट के साथ अंतिम मापदंडों की पुष्टि की जानी चाहिए।

सेंसर तुलना

प्रौद्योगिकी तुलना

निर्दिष्ट तापमान सीमा के भीतर कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम के लिए, पतली-फिल्म संरचना तेज प्रतिक्रिया, छोटे आकार और आसान सर्किट एकीकरण का व्यावहारिक संयोजन प्रदान करती है।

अनुप्रयोग क्षेत्र

औद्योगिक उपकरण

फिल्म-पैकेज्ड एनटीसी मोटर, ट्रांसफार्मर और बिजली आपूर्ति उपकरणों में तापमान की निगरानी कर सकता है। इसकी विस्तृत परिचालन सीमा और तीव्र प्रतिक्रिया वास्तविक समय थर्मल निगरानी का समर्थन करती है।

चिकित्सा उपकरण

डिजिटल थर्मामीटर और डायग्नोस्टिक उपकरण कम ताप क्षमता और तेज़ थर्मल प्रतिक्रिया से लाभ उठा सकते हैं। सख्त सटीकता आवश्यकताओं वाले चिकित्सा अनुप्रयोगों के लिए, संपूर्ण माप प्रणाली को मान्य किया जाना चाहिए।

उपभोक्ता इलेक्ट्रॉनिक्स

पतली संरचना स्मार्टफोन, पहनने योग्य उपकरणों, बैटरी प्रबंधन प्रणालियों और अन्य उच्च-घनत्व असेंबलियों के लिए उपयुक्त है जहां स्थापना स्थान सीमित है।

ऑटोमोटिव इलेक्ट्रॉनिक्स

सेंसर का उपयोग इंजन डिब्बे और बैटरी पैक की निगरानी के लिए किया जा सकता है। एमएन/नी/सीओ ऑक्साइड संरचना तापमान भिन्नता और थर्मल तनाव से जुड़े अनुप्रयोगों के लिए डिज़ाइन की गई है।

एकीकरण नोट्स

स्व-ताप

ऑपरेटिंग करंट निर्दिष्ट सीमा के भीतर रहना चाहिए। अत्यधिक करंट सेल्फ-हीटिंग हो सकती है और तापमान माप में त्रुटियां हो सकती हैं।

यांत्रिक संचालन

स्थापना के दौरान फिल्म बॉडी पर तेज झुकाव, अत्यधिक दबाव या तन्य तनाव से बचें। पतली कार्यात्मक परत को नियंत्रित संचालन की आवश्यकता होती है।

टांकने की क्रिया

मल्टीलेयर संरचना में थर्मल शॉक को कम करने के लिए उपयुक्त उद्योग-मानक सोल्डरिंग प्रोफ़ाइल का उपयोग करें। बड़े पैमाने पर विनिर्माण से पहले उत्पादन टांका लगाने की शर्तों को मान्य किया जाना चाहिए।

आरएफक्यू आवश्यकताएँ

ओईएम और थोक खरीद के लिए, खरीदारों को आवश्यक प्रतिरोध मूल्य, प्रतिरोध सहिष्णुता, बी मूल्य, ऑपरेटिंग तापमान, लक्ष्य सटीकता, प्रतिक्रिया समय, आयाम, कनेक्शन विधि, अनुप्रयोग वातावरण और अनुमानित मात्रा प्रदान करनी चाहिए।

उदाहरण के लिए, एक आरएफक्यू निर्दिष्ट कर सकता है: 10kΩ या 100kΩ नाममात्र प्रतिरोध, ±1% सहनशीलता, -40°C से +125°C ऑपरेशन, और ±0.5°C सिस्टम सटीकता। एक्स-मेरिटन वास्तविक एप्लिकेशन के अनुसार उचित कॉन्फ़िगरेशन का मूल्यांकन कर सकता है।

एक्स-मेरिटन इलेक्ट्रॉनिक निर्माताओं और ओईएम परियोजनाओं के लिए तापमान संवेदन आवश्यकताओं का समर्थन करता है, जिसमें एप्लिकेशन-विशिष्ट प्रतिरोध, सहनशीलता, आयाम और प्रदर्शन आवश्यकताएं शामिल हैं।

अक्सर पूछे जाने वाले प्रश्नों

कौन से प्रतिरोध मान उपलब्ध हैं?

सामान्य एनटीसी प्रतिरोध विकल्पों में 10kΩ, 47kΩ और 100kΩ शामिल हैं। उपलब्ध प्रतिरोध मान, सहनशीलता और बी मान की पुष्टि चयनित एक्स-मेरिटन मॉडल और एप्लिकेशन आवश्यकताओं के अनुसार की जानी चाहिए।

क्या एनटीसी ±1°C या ±0.5°C सटीकता प्राप्त कर सकता है?

अंतिम तापमान सटीकता प्रतिरोध सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिजाइन, एडीसी रिज़ॉल्यूशन, स्थापना और अंशांकन पर निर्भर करती है। ±1°C या ±0.5°C सिस्टम सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए, एक्स-मेरिटन ग्राहक की आवश्यकताओं के आधार पर उचित कॉन्फ़िगरेशन का मूल्यांकन कर सकता है।

ऑपरेटिंग तापमान रेंज क्या है?

निर्दिष्ट ऑपरेटिंग तापमान रेंज -40°C से +125°C है, जो सेंसर को कई औद्योगिक, ऑटोमोटिव, बैटरी, चिकित्सा और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए उपयुक्त बनाता है।

तापमान परिवर्तन पर सेंसर कितनी तेजी से प्रतिक्रिया करता है?

सामान्य थर्मल प्रतिक्रिया समय ≤3 सेकंड है। वास्तविक प्रतिक्रिया स्थापना विधि, थर्मल संपर्क, वायु प्रवाह और आसपास के वातावरण के आधार पर भिन्न हो सकती है।

क्या एक्स-मेरिटन अनुकूलित एनटीसी कॉन्फ़िगरेशन प्रदान कर सकता है?

हाँ। ओईएम और थोक परियोजनाओं के लिए, ग्राहक प्रतिरोध मूल्य, सहनशीलता, बी मूल्य, तापमान सीमा, सटीकता लक्ष्य, आयाम, कनेक्शन विधि और कॉन्फ़िगरेशन मूल्यांकन के लिए अन्य एप्लिकेशन आवश्यकताओं को निर्दिष्ट कर सकते हैं।
