चीन की एक्स-मेरिटन फैक्ट्री द्वारा पेश किए गए फोर-स्टेज थर्मोइलेक्ट्रिक कूलर गहरी शीतलन की आवश्यकता वाले उपकरणों के लिए उपयुक्त हैं। चार चरण की संरचना केवल मॉड्यूल की संख्या में वृद्धि नहीं है, बल्कि प्रत्येक बाद के चरण को पिछले चरण द्वारा बनाए गए कम तापमान के आधार पर संचालित करने की अनुमति देती है, जो लगातार चरण दर चरण कम तापमान की ओर बढ़ती है। गहरे शीतलन कार्यों के लिए जिन्हें पारंपरिक सिंगल-स्टेज थर्मोइलेक्ट्रिक कूलर के साथ हासिल करना मुश्किल है, मल्टी-स्टेज संरचना उपकरण थर्मल प्रबंधन डिजाइन में एक महत्वपूर्ण विकल्प बन सकती है।
हम थर्मोइलेक्ट्रिक सामग्री, थर्मोइलेक्ट्रिक कूलर और संबंधित घटक भी प्रदान करते हैं, और विशिष्ट परियोजना आवश्यकताओं के अनुसार उत्पाद मिलान और अनुकूलन पर चर्चा कर सकते हैं।
फोर-स्टेज थर्मोइलेक्ट्रिक कूलर सेमीकंडक्टर थर्मोइलेक्ट्रिक कूलिंग सिद्धांत पर आधारित मल्टी-स्टेज थर्मोइलेक्ट्रिक कूलिंग डिवाइस हैं। वे चार निरंतर शीतलन चरणों के माध्यम से चरण-दर-चरण तापमान में कमी प्राप्त करते हैं।
कंप्रेसर, रेफ्रिजरेंट्स और यांत्रिक चलती भागों से बने पारंपरिक प्रशीतन उपकरणों के विपरीत, वे थर्मोइलेक्ट्रिक प्रभाव के माध्यम से गर्मी को ठंडे पक्ष से गर्म पक्ष में सक्रिय रूप से स्थानांतरित करते हैं। चार चरण की संरचना प्रत्येक चरण को तापमान अंतर निर्माण प्रक्रिया के हिस्से को संभालने की अनुमति देती है, अंततः शीतलन प्रभाव को चौथे चरण के ठंडे पक्ष तक बढ़ाती है।

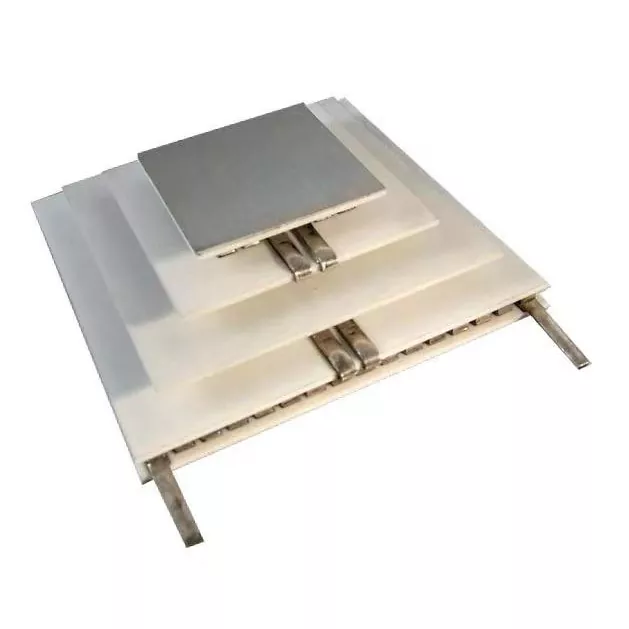

चार-स्टेज थर्मोइलेक्ट्रिक कूलर में चार लगातार चलने वाली थर्मोइलेक्ट्रिक कूलिंग परतें होती हैं। पिछला चरण अगले चरण के लिए ऑपरेटिंग बेस तापमान को कम कर देता है, और गर्मी को धीरे-धीरे मल्टी-स्टेज संरचना के माध्यम से स्थानांतरित किया जाता है, जिससे चौथे चरण का ठंडा पक्ष कम तापमान की ओर काम करना जारी रखता है।
प्राकृतिक ताप अपव्यय या निष्क्रिय थर्मल चालन पर निर्भर संरचनाओं के विपरीत, यह सक्रिय रूप से पेल्टियर प्रभाव के माध्यम से गर्मी स्थानांतरित करता है।
जब सिस्टम चालू होता है, तो थर्मोइलेक्ट्रिक मॉड्यूल काम करना शुरू कर देता है। ठंडा पक्ष गर्मी को अवशोषित करता है जबकि गर्म पक्ष गर्मी छोड़ता है, जिससे यह उपकरण की आवश्यकताओं के अनुसार तापमान में कमी और तापमान स्थिरीकरण में सक्रिय रूप से भाग ले सकता है।
यह यांत्रिक गतिमान भागों के बिना सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग तकनीक को अपनाता है और पारंपरिक रेफ्रिजरेंट पर निर्भर नहीं होता है।
यह संरचना उन प्रणालियों के लिए उपयुक्त है जो यांत्रिक कंपन के प्रति संवेदनशील हैं, जिनमें सीमित आंतरिक स्थान है, या कम यांत्रिक प्रशीतन घटकों की आवश्यकता होती है। कंप्रेसर जैसे चलती तंत्र के बिना, इसकी परिचालन विशेषताएं सटीक थर्मल प्रबंधन वातावरण के लिए अधिक उपयुक्त हैं।
चार-चरण संरचना का मुख्य मूल्य तापमान अंतर को धीरे-धीरे बढ़ाने की क्षमता है, जो इसे कम तापमान स्तर की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
इसका उपयोग न केवल शीतलन के लिए किया जाता है, बल्कि सक्रिय तापमान समायोजन और स्थिरीकरण की आवश्यकता वाले सिस्टम के लिए भी किया जाता है।
जब उपकरण को एक विशिष्ट शीत-पक्ष तापमान बनाए रखने की आवश्यकता होती है, तो थर्मोइलेक्ट्रिक कूलर थर्मल प्रबंधन प्रणाली में एक निष्पादन घटक के रूप में कार्य कर सकता है और तापमान संवेदन और नियंत्रण घटकों के साथ मिलकर काम कर सकता है।
मल्टी-स्टेज थर्मोइलेक्ट्रिक संरचना पारंपरिक संपीड़न प्रशीतन प्रणालियों में उपयोग किए जाने वाले बड़े यांत्रिक घटकों की आवश्यकता के बिना एक कॉम्पैक्ट स्थान के भीतर मल्टी-स्टेज शीतलन प्राप्त कर सकती है।
सीमित आंतरिक स्थान वाले उपकरणों के लिए जिन्हें गहरी शीतलन की आवश्यकता होती है, मल्टी-स्टेज थर्मोइलेक्ट्रिक संरचनाएं सिस्टम एकीकरण के लिए महत्वपूर्ण मूल्य प्रदान करती हैं।
थर्मोइलेक्ट्रिक कूलिंग पेल्टियर प्रभाव पर आधारित है। जब बिजली लागू की जाती है, तो थर्मोइलेक्ट्रिक सामग्रियों के अंदर गर्मी का स्थानांतरण होता है, जिससे ठंडा पक्ष और गर्म पक्ष बनता है।
चार-चरणीय संरचना के लिए, कार्य प्रक्रिया में शामिल हैं:
1. प्रथम-चरण शीतलन: पहला चरण ऊष्मा स्थानांतरित करता है और प्रारंभिक तापमान अंतर स्थापित करता है।
2. दूसरे चरण का शीतलन: दूसरा चरण पहले चरण द्वारा बनाए गए कम तापमान को अपने संचालन आधार के रूप में उपयोग करता है और तापमान को कम करना जारी रखता है।
3. तीसरे चरण का शीतलन: तापमान लगातार निचले स्तर की ओर बढ़ रहा है जबकि ऊष्मा लगातार गर्म पक्ष की ओर स्थानांतरित हो रही है।
4. चौथा चरण शीतलन: अंतिम चरण में गहरी शीतलन जारी रहती है, जिससे चौथे चरण का ठंडा पक्ष संपूर्ण बहु-चरण संरचना का सबसे कम तापमान वाला बिंदु बन जाता है।
हमारे फोर-स्टेज थर्मोइलेक्ट्रिक कूलर का उपयोग नैदानिक उपकरण, रक्त विश्लेषण उपकरण और प्रयोगशाला तापमान नियंत्रण प्रणाली जैसे पेशेवर अनुप्रयोगों में किया जा सकता है।
अर्धचालक-संबंधित उपकरणों में, तापमान नियंत्रण सीधे कुछ प्रक्रिया वातावरण और इलेक्ट्रॉनिक घटकों की परिचालन स्थितियों को प्रभावित करता है। हमारे उत्पाद को औद्योगिक थर्मल प्रबंधन प्रणालियों में लागू किया जा सकता है जिनके लिए स्थानीयकृत गहरी शीतलन की आवश्यकता होती है।
मल्टी-स्टेज थर्मोइलेक्ट्रिक कूलर का उपयोग तापमान-संवेदनशील संचार उपकरण, ऑप्टोइलेक्ट्रॉनिक उपकरणों और लेजर-संबंधित उपकरणों में किया जा सकता है।
सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग तकनीक के साथ, यह एयरोस्पेस अनुप्रयोगों के लिए उपयुक्त है।
A1: वे मुख्य रूप से गहरी शीतलन या सटीक तापमान स्थिरीकरण की आवश्यकता वाले पेशेवर उपकरणों के लिए उपयुक्त हैं, जिनमें चिकित्सा और प्रयोगशाला उपकरण, अर्धचालक उपकरण, संचार और ऑप्टोइलेक्ट्रॉनिक उपकरण, एयरोस्पेस-संबंधित सिस्टम और विशेष औद्योगिक उपकरण शामिल हैं। क्या वे किसी विशिष्ट परियोजना के लिए उपयुक्त हैं, इसकी पुष्टि लक्ष्य तापमान, ताप भार और गर्म-पक्ष ताप अपव्यय स्थितियों के आधार पर की जानी चाहिए।
A2: मुख्य अंतर शीतलन चरणों में है। चार चरणों वाली संरचना में चार लगातार संचालित होने वाली थर्मोइलेक्ट्रिक कूलिंग परतें होती हैं। प्रत्येक अगला चरण पिछले चरण द्वारा बनाए गए कम तापमान के आधार पर काम करता है, जो इसे बड़े तापमान अंतर और गहरी शीतलन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
A3: उत्पाद सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग तकनीक को अपनाता है और पारंपरिक यांत्रिक संपीड़न प्रशीतन प्रणालियों में उपयोग किए जाने वाले रेफ्रिजरेंट पर निर्भर नहीं करता है।
A4: थर्मोइलेक्ट्रिक कूलर द्वारा ठंडी तरफ से गर्मी को अवशोषित करने के बाद, गर्मी को गर्म तरफ से जारी करने की आवश्यकता होती है। यदि गर्म पक्ष का तापमान बढ़ता रहता है, तो मल्टी-स्टेज संरचना की शीतलन क्षमता और तापमान अंतर स्थापना प्रभावित होगी। इसलिए, परियोजना डिजाइन चरण के दौरान हीट सिंक, शीतलन विधियों और स्थापना स्थान पर एक साथ विचार करने की आवश्यकता है।
A5: किसी मानक उत्पाद को सीधे लागू किया जा सकता है या नहीं यह उपकरण की आवश्यकताओं पर निर्भर करता है। हम खरीदने से पहले लक्ष्य तापमान, ताप भार, स्थापना आयाम और बिजली आपूर्ति की स्थिति जैसी जानकारी प्रदान करने की सलाह देते हैं, ताकि उपयुक्त उत्पाद संरचना की पुष्टि की जा सके। मौजूदा चित्रों या नमूनों वाली परियोजनाओं के लिए, उत्पाद मिलान के लिए संबंधित सामग्री सीधे भी प्रदान की जा सकती है।
A6: हाँ. हम ग्राहक चित्र या नमूने के आधार पर उत्पाद विकास का समर्थन करते हैं। प्रारंभिक संचार चरण के दौरान, हम उत्पाद आवश्यकताओं पर चर्चा करेंगे, समाधान की पुष्टि करेंगे और बाद के उत्पादन के लिए आगे बढ़ेंगे।
A7: हाँ. एक्स-मेरिटन की उत्पाद श्रृंखला में एनटीसी और तापमान नियंत्रक उत्पाद भी शामिल हैं। तापमान का पता लगाने, तापमान नियंत्रण और थर्मोइलेक्ट्रिक शीतलन समाधान की आवश्यकता वाली परियोजनाओं के लिए, विशिष्ट सिस्टम आवश्यकताओं के अनुसार उत्पाद चयन पर चर्चा की जा सकती है।
